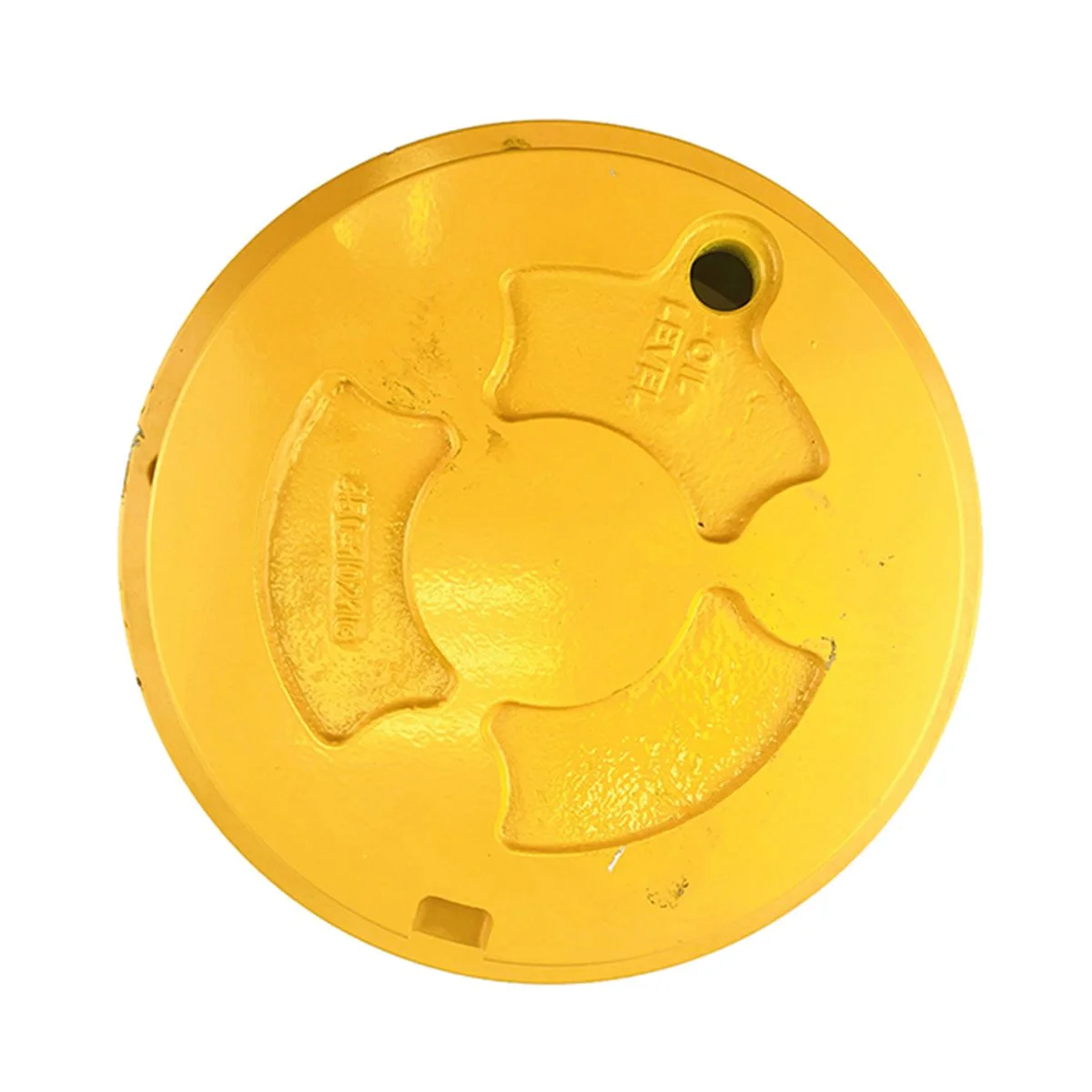

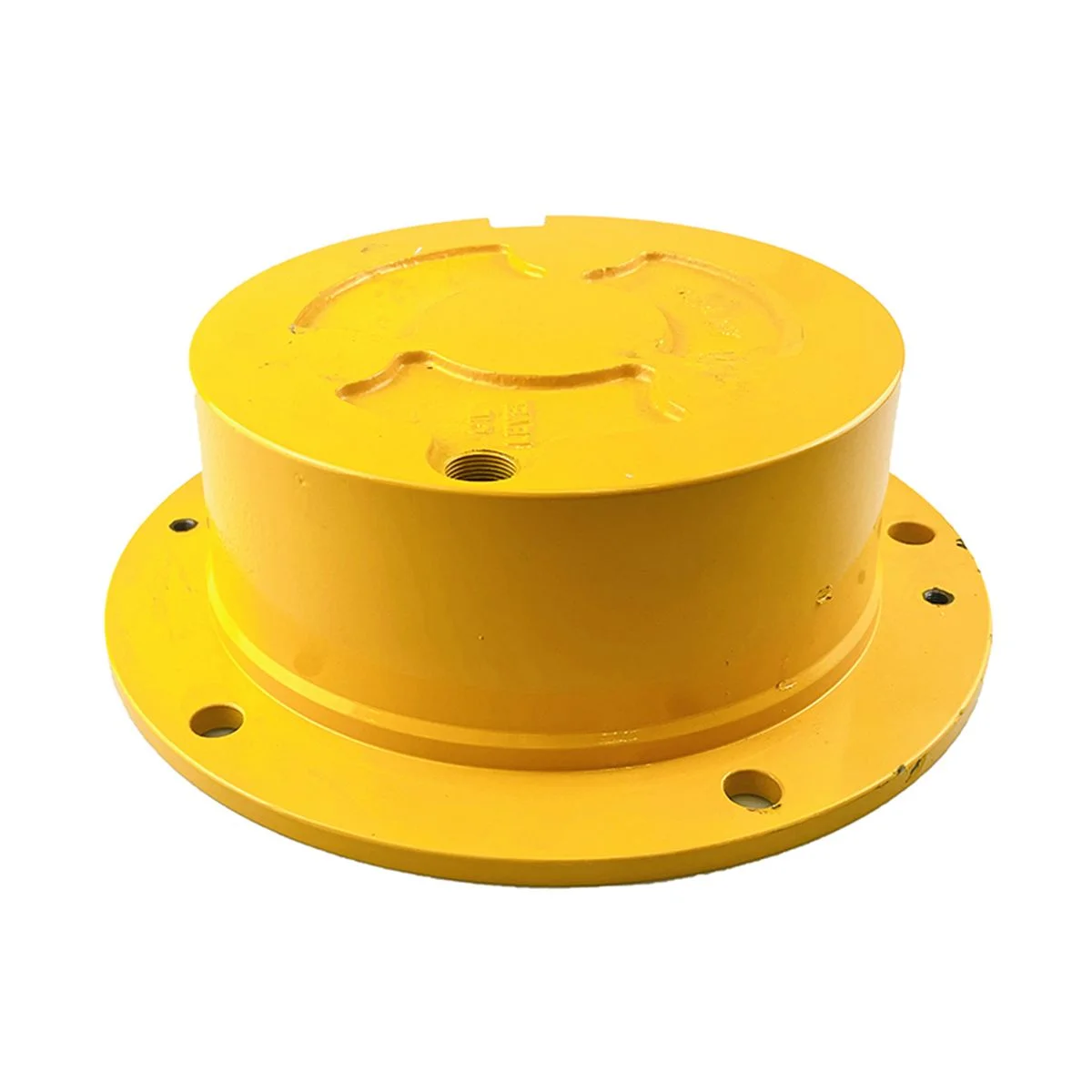

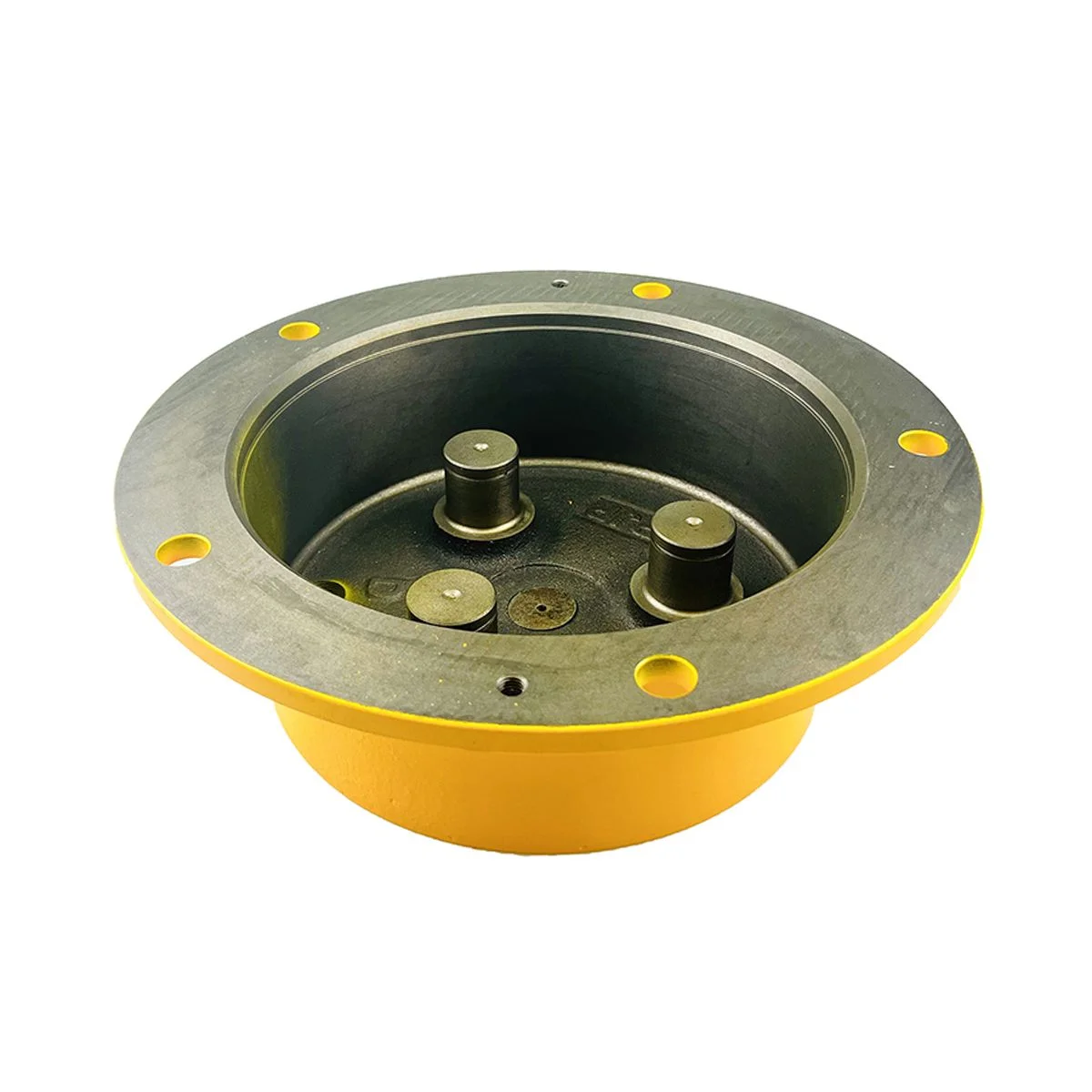

Крышка бортовой передачи внешняя 450/10216, 458/M4230, 450/12401 A
5
Арт. 458/M4230
18 500 ₽
Купить в рассрочку без переплат
Условия рассрочки:
- Без первоначального взноса
- Без переплаты
- Срок 3, 4 и 6 месяцев
- До 500 000 ₽
- Без первоначального взноса
- Без переплаты
- Срок 3, 4 и 6 месяцев
- До 500 000 ₽
Описание
Крышка бортовой передачи внешняя, каталожные номера 450/10216, 458/M4230, 450/12401, предназначена для применения в бортовых редукторах ведущих мостов JCB с планетарной передачей (оси 2WS, 4WD, мосты 448/42400, 448/55000).
Все описание
Аналоги товара:
#PROP_TITLE#
:
#PROP_VALUE#
Крышка бортовой передачи внешняя 450/10216, 458/M4230, 450/12401 — профессиональная защита редукторных узлов JCB
Описание и назначение детали
Крышка бортовой передачи внешняя, каталожные номера 450/10216, 458/M4230, 450/12401, предназначена для применения в бортовых редукторах ведущих мостов JCB с планетарной передачей (оси 2WS, 4WD, мосты 448/42400, 448/55000). Эта деталь закрывает от воздействия внешней среды внутренний редуктор ступицы, герметизируя пространство, обеспечивая сохранение смазки и предотвращая попадание в механизм пыли, влаги и грязи. Крышка одновременно служит несущей и опорной для силовых нагрузок, возникающих в эксплуатации при кручении, ударных усилиях и вибрациях.
Ключевые конструктивные преимущества оригинала
- Прецизионная обработка контактных поверхностей, гарантирующая плотное прилегание к корпусу ступицы и полное отсутствие подтеканий масла.
- Предусмотрено правильное размещение канавки для установки качественного кассетного сальника, защищающего от потери смазки и загрязнений.
- Жесткая форма, армирующие структурные элементы предотвращают деформацию крышки после многократных циклов нагрузки.
- Точный диаметр монтажных отверстий исключает люфт, что существенно продлевает ресурс самого редуктора и сопряжённых деталей.
В каких случаях требуется замена крышки внешней бортовой передачи
Элемент подлежит замене в любой из ситуаций:
- Обнаружены явные следы подтеков масла на месте сопряжения с корпусом ступицы;
- Лопнула или деформировалась монтажная плоскость, видны трещины либо отломы по болтовым отверстиям;
- Сильно изношены посадочные зоны под сальник — невозможно обеспечить полную герметизацию;
- Стерлась поверхность от агрессивной среды, регулярного попадания абразива.
Необходимость быстрой замены крышки — это снижения риска попадания мусора в планетарный механизм, предотвращения износа зубчатых колес, валов и подшипников ступицы.
Типовые ошибки при ремонте и рекомендации специалистов
Частые ошибки:
- Установка крышки на грязную, неровную или маслянистую поверхность — дальнейшая утечка масла.
- Использование крепежа неоригинального размера или повторная затяжка старых болтов.
- Неполная замена сопутствующих уплотнителей, кассетных сальников и колец.
Советы по установке:
- Тщательно очистите сопрягаемые плоскости от старой смазки, грязи и герметика.
- Производите замену одновременно с новым сальником: только так сохраняется заводской стандарт герметичности.
- Обязательно затягивайте болты по схеме “крест-накрест”, без избыточных усилий, чтобы не допустить перекоса крышки.
- После монтажа проверьте отсутствие течей при первом прогреве ступицы в рабочем цикле.

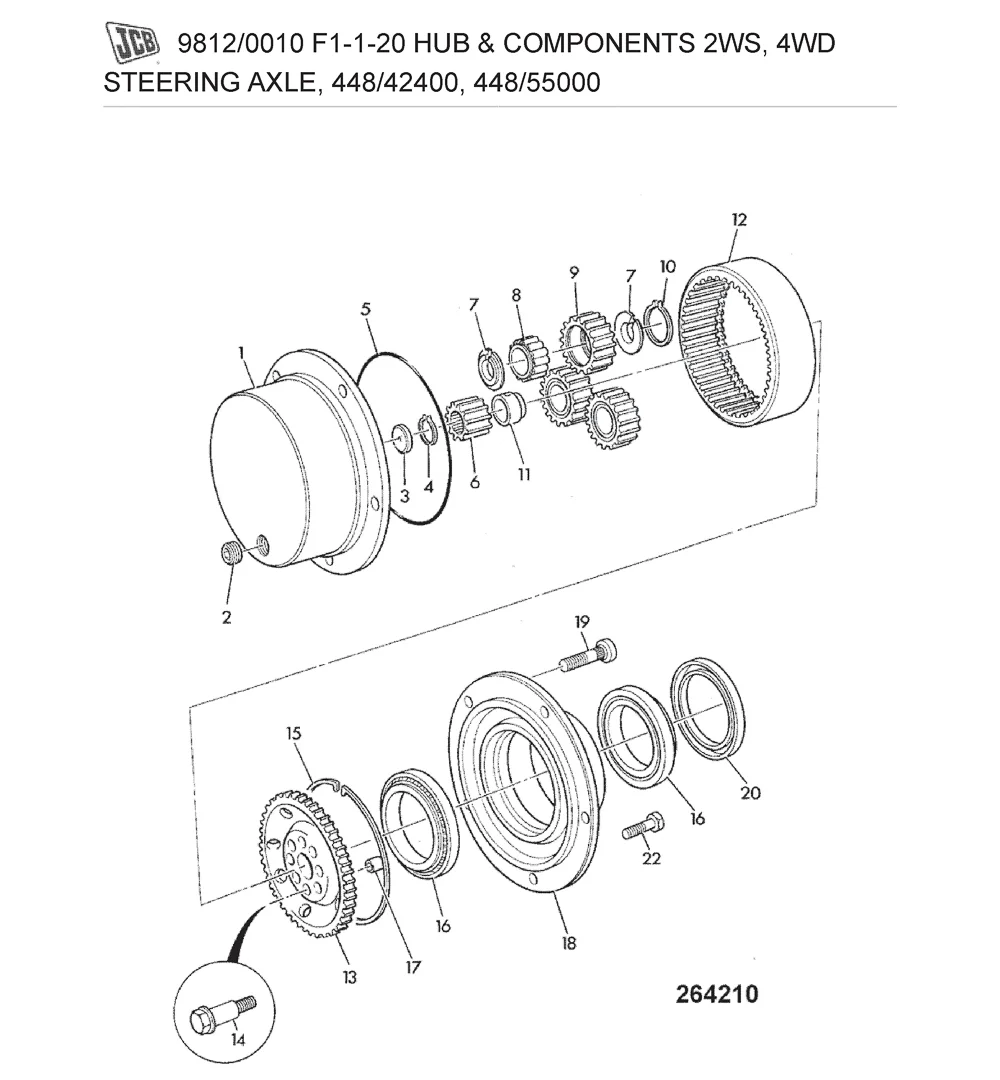

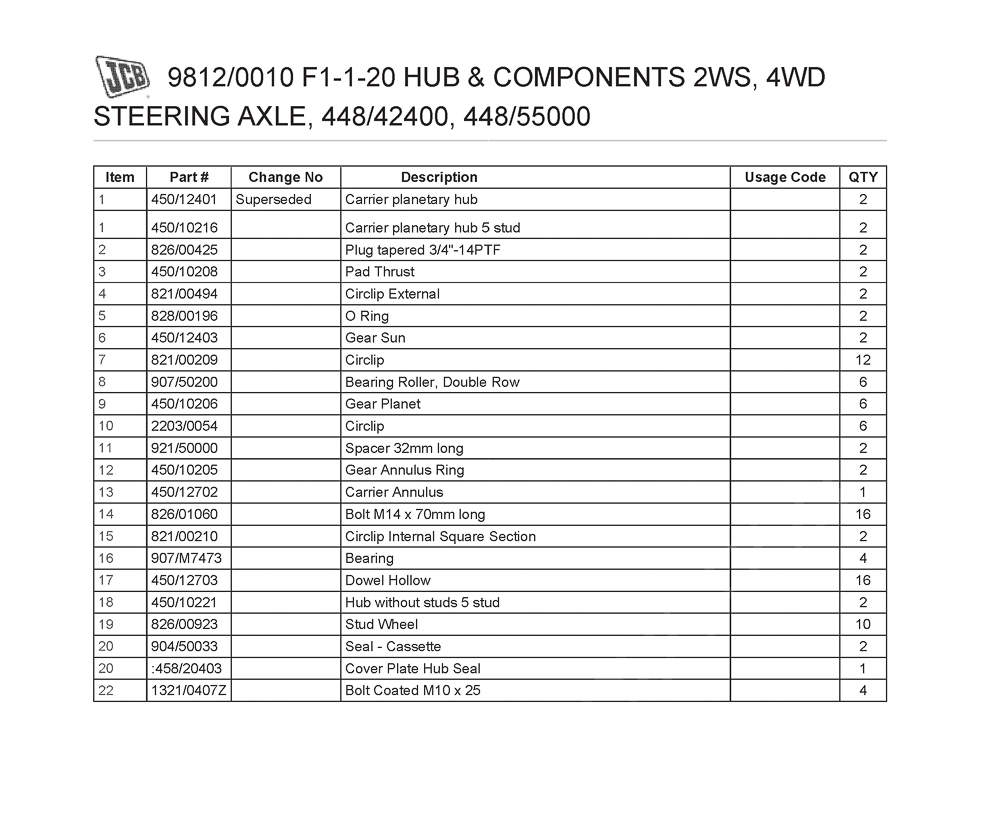

Таблица составных частей с изображения
| Item | Part # | Description | QTY | Описание |
|---|---|---|---|---|
| 1 | 450/12401 | Carrier planetary hub | 2 | 450/12401 Ступица планетарного механизма |
| 1 | 450/10216 | Carrier planetary hub 5 stud | 2 | 450/10216 Крышка бортовой передачи внешняя, 5 шпилек |
| 2 | 826/00425 | Plug tapered 3/4"-14PTF | 2 | 826/00425 Пробка коническая 3/4"-14PTF |
| 3 | 450/10208 | Pad Thrust | 2 | 450/10208 Опорная шайба |
| 4 | 821/00494 | Circlip External | 2 | 821/00494 Наружное стопорное кольцо |
| 5 | 828/00196 | O Ring | 2 | 828/00196 Уплотнительное резиновое кольцо |
| 6 | 450/12403 | Gear Sun | 2 | 450/12403 Солнечная шестерня |
| 7 | 821/00209 | Circlip | 12 | 821/00209 Универсальное стопорное кольцо (12 шт.) |
| 8 | 907/50200 | Bearing Roller, Double Row | 6 | 907/50200 Двухрядный роликовый подшипник (6 шт.) |
| 9 | 450/10206 | Gear Planet | 6 | 450/10206 Планетарная шестерня (6 шт.) |
| 10 | 2203/0054 | Circlip | 6 | 2203/0054 Стопорное кольцо (6 шт.) |
| 11 | 921/50000 | Spacer 32mm long | 2 | 921/50000 Втулка распорная 32 мм (2 шт.) |
| 12 | 450/10205 | Gear Annulus Ring | 2 | 450/10205 Венец планетарного механизма |
| 13 | 450/12702 | Carrier Annulus | 1 | 450/12702 Каретка венца |
| 14 | 826/01060 | Bolt M14 x 70mm long | 16 | 826/01060 Болт М14 x 70 мм (16 шт.) |
| 15 | 821/00210 | Circlip Internal Square Section | 2 | 821/00210 Внутреннее квадратное стопорное кольцо (2 шт.) |
| 16 | 907/M7473 | Bearing | 4 | 907/M7473 Подшипник (4 шт.) |
| 17 | 450/12703 | Dowel Hollow | 16 | 450/12703 Полый штифт (16 шт.) |
| 18 | 450/10221 | Hub without studs 5 stud | 2 | 450/10221 Ступица без шпилек (5 шпилек, 2 шт.) |
| 19 | 826/00923 | Stud Wheel | 10 | 826/00923 Колёсная шпилька (10 шт.) |
| 20 | 904/50033 | Seal - Cassette | 2 | 904/50033 Кассетный сальник (2 шт.) |
| 21 | 458/20403 | Cover Plate Hub Seal | 1 | 458/20403 Крышка ступицы (наружная) |
| 22 | 1321/0407Z | Bolt Coated M10 x 25 | 4 | 1321/0407Z Болт с покрытием М10х25 (4 шт.) |
Итоги и рекомендации
Правильная установка крышки бортовой передачи внешней 450/10216, 458/M4230, 450/12401 гарантирует надежную защиту всех редукторных механизмов ступицы от грязи, потерь масла и преждевременного износа в условиях тяжёлой эксплуатации. При подборе комплектующих используйте только оригинальные элементы — профессиональное техническое решение для максимального ресурса ходовой части.
