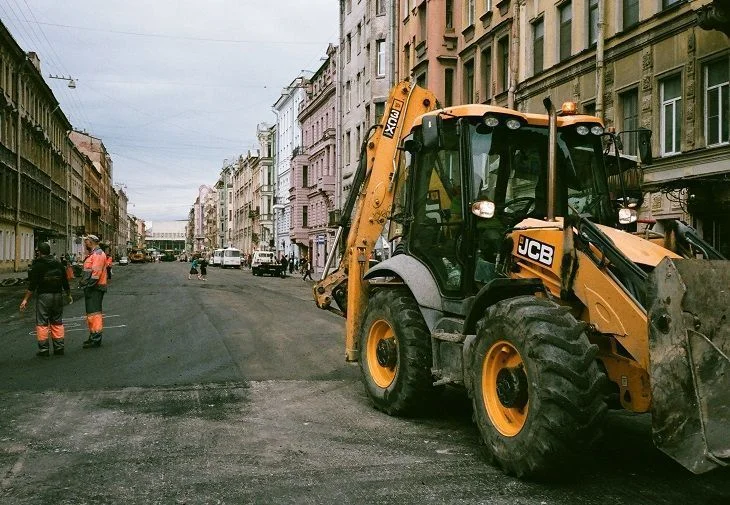

Современные модели экскаватора-погрузчика JCB спроектированы так, чтобы работа на спецтехнике была не только максимально эффективной, но и комфортной для оператора. В России зимой стоят морозы, а летом может быть очень жарко. Поэтому кабина оборудуется системой кондиционирования и печкой-отопителем. Печка – это обязательный элемент конструкции, в то время как кондиционер – дополнительная опция, и его наличие зависит от комплектации.
Управление кондиционером и отопителем
Чтобы использовать функции климат-контроля, необходимо знать, как ими управлять. Для управления используется четыре переключателя, каждый из которых выполняет свою задачу:
- A – управляет рециркуляцией;
- B – включает трёхскоростной вентилятор;
- C – регулирует температуру;
- D – запускает работу кондиционера (при условии, что его наличие предусмотрено комплектацией модели техники).
Печка-отопитель: как управлять
Регулируя положение отверстий наддува (выключатель A), вы можете подавать горячий воздух в двух направлениях:
- вниз, по направлению к полу;
- на лобовое стекло (что позволяет предотвратить его запотевание).
Настройка температуры производится с помощью выключателя C. Трёхскоростным вентилятором печки-отопителя управляет выключатель B. Если в кабине установлен кондиционер, то во время работы отопителя он должен быть выключен: выключатель D устанавливается на «ВЫКЛ».
Как регулировать подачу воздуха:
- чтобы впустить в кабину свежий воздух извне, поверните выключатель A, установив его в пол. 1;
- если экскаватор-погрузчик работает в запылённой атмосфере, подача внешнего воздуха не рекомендуется, вместо этого выключатель устанавливается в пол. 2, начинается подача рециркулирующего воздуха.
Кроме того, второе положение применяется, когда нужно увеличить эффективность печки, чтобы быстрее разогреть кабину.
Как регулировать отопление:
- если нужно повысить температуру, поверните выключатель C по часовой стрелке;
- если температуру нужно уменьшить, поворачивайте его в противоположном направлении.
Как запустить вентилятор печки-отопителя:
- убедитесь, что переключатель стартера установлен на IGN;
- поверните регулятор B.
Как управлять кондиционированием
Система подаёт в кабину охлаждённый воздух, предварительно осушая его. Осушение позволяет уменьшить влажность и устранить туман с остекления в дождливую погоду. Комбинированная работа кондиционирования и отопителя делает воздух внутри тёплым и сухим. Рекомендуется запускать работу кондиционирования хотя бы на 10 минут минимум один раз в месяц.
Как включить кондиционирование:
- нажмите кнопку выключателя D;
- убедитесь, что загорелся световой сигнал.
Как настроить температуру:
- чтобы снизить температуру, поверните выключатель С против часовой стрелки;
- чтобы увеличить температуру, поверните его по часовой стрелке.
Для максимальной эффективности охлаждения рекомендуется закрыть окна, форточки, двери, прежде чем запустить кондиционер.
Когда выключатель A установлен в пол. 2, эффективность работы системы кондиционирования снижается.
Как пользоваться вентилятором
Кабина дополнительно оборудуется вентилятором, который находится наверху прямо напротив головы машиниста. Его можно включить лишь в том случае, когда работает зажигание. За запуск вентилятора отвечает переключатель E.
Техническое обслуживание: чистка и замена фильтров
Регулярное обслуживание – залог долгой службы и эффективности систем. Поэтому необходимо регулярно чистить или менять фильтры. Во время чистки или снятия фильтра необходимо надевать защитные очки и маску во избежание попадания пыли в дыхательные пути.
Как чистить фильтр отопителя:
- приведите машину в безопасное состояние;
- выкрутите два крепёжных винта, снимите крышку;
- аккуратно удалите пыль с поверхности фильтра;
- продуйте складки фильтра сжатым воздухом (давление не более 7 бар), направляя его в противоположном направлении относительно стрелок, нанесённых на поверхность;
- установите крышку на место и закрутите винты.
Как заменить фильтр кондиционера:
- приведите машину в безопасное состояние;
- поверните переключатель C по часовой стрелке до упора;
- как показано на рисунке, открутите крепёжный винт D и вытащите из проёма крыло;
- открутите гайку-барашек E;
- поднимите и снимите фиксирующую штангу F;
- снимите фильтры, предварительно запомнив направление потока воздуха, указанное стрелками;
- установите новые фильтры, ориентируясь на стрелки;
- закрепите фильтры с помощью гайки-барашка и фиксатора;
- установите крыло в проём и закрепите его крепёжным винтом;
- протестируйте работу кондиционирования.
