Ковш экскаватора-погрузчика – основной рабочий инструмент, который применяется для рытья траншей, котлованов, планирования территории. Оператор должен досконально знать, как установить и снять ковш, как заменить зубья.
Демонтаж ковша
- Чтобы установить ковш, поверните стрелу так, чтобы она располагалась на одной линии с машиной. Поставьте ковш на ровную поверхность и проследите, чтобы он не смещался. Рукоять должна быть расположена вертикально.
- Чтобы снять оси шарнирного крепления гидроплунжеров:
- уберите стопорный штифт с тяги поворота ковша и с тяги поворота рукояти и извлеките пальцы;
- приподнимите ковш на высоту около 2 см, снимите нагрузку с шарнирного соединения, постепенно регулируя положение опрокидывающей тяги с помощью гидроплунжера;
- установите ось шарнирного соединения тяги с ковшом, используя выколотку (медную, нейлоновую, деревянную), при необходимости можно ударить молотком по выколотке.
- Чтобы отвести рукоять:
- втяните гидроплунжер, отделив опрокидывающую тягу, снимите уплотнительные кольца;
- снимите нагрузку с оси шарнирного соединения, опустив носок рукояти с помощью гидроплунжера;
- используйте выколотку, чтобы выбить ось шарнирного соединения рукояти;
- отведите рукоять и снимите уплотнительные кольца.
Установка ковша
Важно: процесс установки не повторяет процесс демонтажа в обратном порядке! Изучите инструкцию, прежде чем приступить к установке.
- Очистите от загрязнений оси шарнирных соединений и отверстия в приливах ковша.
- Расположите ковш так, чтобы он находился впереди экскаватора-погрузчика и точно по оси.
- Наденьте на внутренние приливы уплотнительные кольца.
- Втяните гидроплунжер, установите носок рукояти между пластинами шарнирного соединения и сместите отверстия.

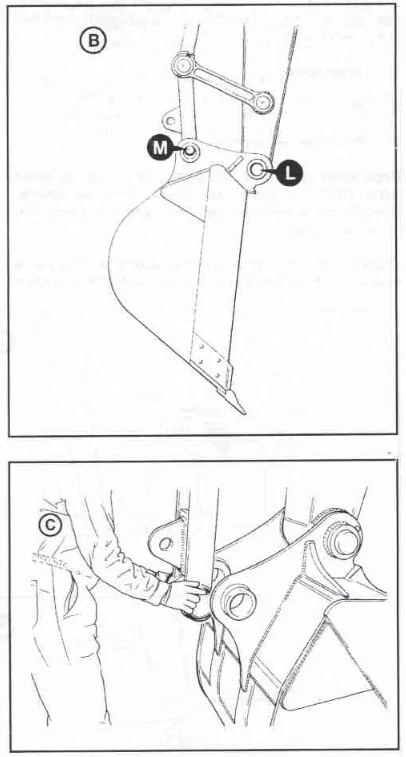

- Как показано на рисунке, в отверстие L вставьте стальной пруток. Проследите, чтобы рукоять располагалась практически вертикально.
- Совместите отверстия в приливах ковша с отверстиями на опрокидывающей тяге и вставьте пруток в отверстие M.
- Поднимайте стрелу до тех пор, пока ковш полностью не отделится от поверхности и не повиснет на прутках.

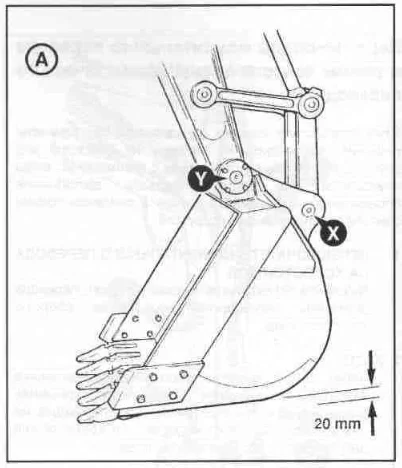

- Используя рычаги управления, поверните ковш в открытое положение и убедитесь, что отверстия в ковше и носке рукояти идеально совпали. При этом козырёк и зубья должны находиться примерно в 2 см от поверхности.
- Извлеките стальной пруток из отверстий L, вставьте в них ось шарнирного соединения.
- Совместите отверстия в приливе и оси и вставьте стопорный штифт.
- Опустите ковш и зафиксируйте его в удобной позиции.
- Извлеките стальной пруток из отверстия M, совместите опрокидывающую тягу с приливами.
- Отведите опрокидывающую тягу, удерживая уплотнительные кольца, затем аккуратно толкните её вперёд, совмещая с приливами.
- Установите запорное устройство.
- Проверьте правильность установки уплотнений.
- Смажьте оси шарнирных соединений, используя консистентную смазку.
Меры безопасности при установке и демонтаже
- При работе вдвоём управлять рычагами должен наиболее опытный оператор. Резкое движение или неправильное положение рычагов управления во время работы может повлечь риск травмы или гибели для второго рабочего.
- При снятой оси ковш может перевернуться, поэтому вынимать ось следует, стоя сбоку.
- Чтобы снять или установить ось, используйте выколотку или молоток с мягкой поверхностью. Не бейте металлическим молотком по оси во избежание повреждений.
- Не приступайте к работе без средств индивидуальной защиты (каска, перчатки, защитные очки), в противном случае металлические щепки, отлетающие от оси, могут нанести травму.
Зубья ковша
Ковш экскаватора-погрузчика оснащается сменными зубьями, предназначенными для работы с разными типами грунта. Система состоит из трёх элементов:
- переходник – крепится к ковшу;
- зуб;
- фиксирующий зажим.
Простота конструкции позволяет легко менять зубья в одиночку.
Снятие зубьев
- Установите ковш, убедитесь, что он зафиксирован, а доступ к зубьям свободен.
- Выключите мотор и выньте ключ зажигания.

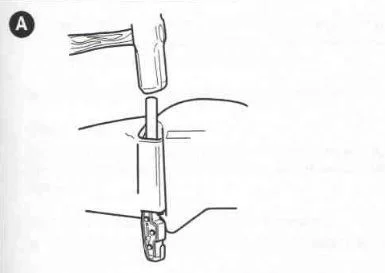

- Снимите фиксирующий зажим, выбив его из направляющей, как показано на рисунке. Повторно использовать зажим нельзя.

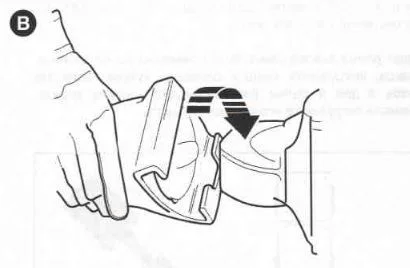

- Снимите зуб, как показано на рисунке.
Установка зубьев
- Установите зуб на переходник.

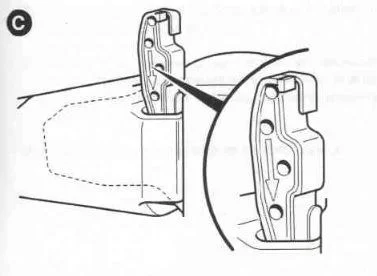

- Вставьте новый зажим, как показано на рисунке. Убедитесь, что зажим установлен правильно, ориентируясь на положение стрелки (она должна указывать вниз).

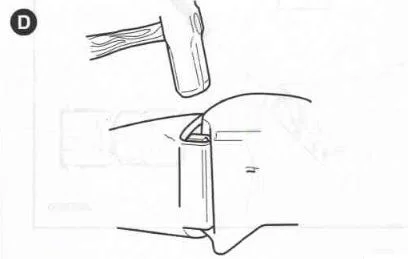

- Загоните зажим на место до щелчка с помощью молотка, как показано на рисунке.
