На экскаваторе-погрузчике JCB реализовано несколько технических новшеств, которые способствуют более простому, удобному и безопасному управлению машиной. Это, например, Extradig - система телескопического удлинения рукояти. Направляющими в ней служат специальные прокладки. На сайте jcbpro.ru вы найдете эти важные детали в случае их износа.
Особенности деталей и проверка износа
Прокладки - сменные элементы, которые крепятся болтами. Они являются опорными и направляющими для движения внутренней части рукояти.

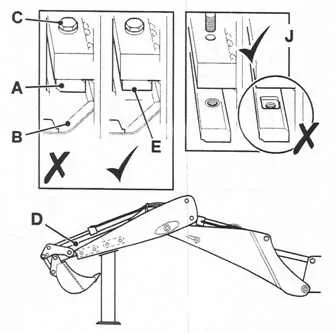

Рукоять D оснащена передним и задним комплектом таких подушек, - в каждом по одной верхней А и нижней В прокладке. Верхние не регулируются: как только наступает момент предельно допустимого износа, их нужно менять. Нижние прокладки можно регулировать, при этом допустима компенсация износа. Но они меняются в обязательном порядке, если ставятся новые верхние подушки. Эту работу должен проводить опытный инженер по эксплуатации.
Как проверить степень износа?
- Поставить машину на ровном месте, на стояночный тормоз, трансмиссия в нейтральном положении.
- Подпереть рукоять D и стрелу.
- Втянуть рукоять Extradig.
- Убедиться, что ковш не задевает грунт, а рукоять упирается в прокладку (почти или уже изношенную до глубины фаски).
- Убедиться, что прокладка установлена верно.
Если износ приближен к предельно допустимому, нужно осматривать подушки чаще, чем рекомендовано в графике техобслуживания.
Регулировка прокладок
Рассмотрим, как правильно провести подобную операцию. Если резьба регулятора на одном уровне с контргайкой, при этом зазор составляет более 1,5 мм, - нужно заменить компенсирующие верхние и нижние подушки на новый комплект.
- Очистить растворителем от смазки и грязи поверхности, по которым скользит внутренняя рукоять.
- Проверить зазор между верхней компенсирующей прокладкой и внутренней рукоятью (он не должен превышать 1,5 мм).
- Отвинтить контргайки регуляторов и завинтить их с обеих сторон до зазора 1,5 мм.
- Затянуть контргайки и снова проверить зазор.
- Обеспечить центральное положение внутреннего ковша по отношению к сторонам наружного.
- По окончании регулировки смазать салазки внутренней рукояти составом Waxoyl.
Чтобы приобрести нужные запчасти взамен изношенных, обратитесь в интернет-магазин jcbpro.ru, который работает напрямую с английским производителем JCB. Мы не только реализуем прокладки рукояти, но и предлагаем ремонт и сервисное обслуживание вашей техники.
