Из этой статьи вы узнаете, как правильно ставить и снимать автоматическую сцепку. Она используется для моментального монтажа и демонтажа механической лопаты, ковша и другого навесного оборудования. Ее действие запускается механически, без гидросоединений.
Установка
- Ознакомьтесь с инструкцией по монтажу и демонтажу узла и навесного оборудования.
- Поставьте устройство на рукоятку, плотно зафиксировав ее в пазы. Эту процедуру принято осуществлять вдвоем. При этом один человек должен передвигать органы управления, а второй – выравнивать оси. При выполнении данного действия вдвоем, органы управления должны быть под контролем наиболее опытного специалиста. Нажатие неправильного рычага или слишком резкое переключение может повлечь за собой несчастный случай, травму или даже смерть второго работника.
- Ставьте автосцепку на твердую ровную землю. Чтобы передвигать ее, применяйте соответствующее оснащение для подъема.
- Поставьте спецтехнику так, чтобы монтажная зона на рукоятке была в соосном расположении с устройством. Поднимите ручник и переведите рычаг КПП на нейтралку.
- Разровняйте отверстия в рукоятке так, чтобы они совпадали с щелями сцепки. Используйте органы управления. Пальцы шарниров фиксируйте болтами, ободами и гайками.
- Разровняйте отверстия в опрокидывающем звене, чтобы они совпали с щелями сцепки. Пальцы шарниров фиксируйте болтами, ободами и гайками.
Снятие автосцепки
- Произведите описанные выше действия в обратном порядке.
- Поставьте навесное оборудование не твердую ровную землю. Для его передвижения используйте устройства для подъема грузов.
- Поставьте спецтехнику так, чтобы монтажная зона на рукоятке была в соосном расположении с шарнирными пальцами устройства. Поднимите ручник и переведите рычаг КПП на нейтралку.

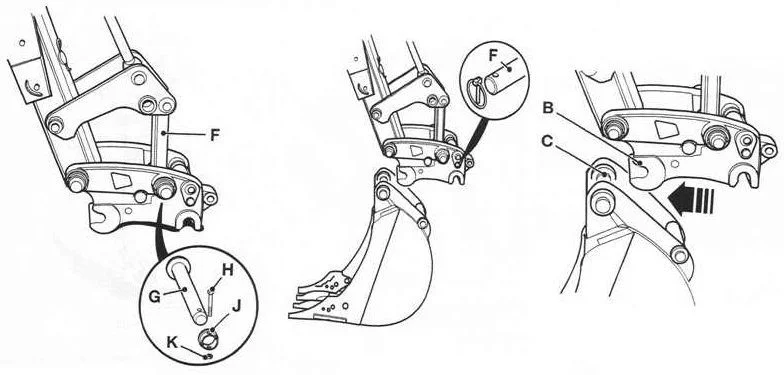

- Установите автоматическую сцепку так, как показано на изображении ниже. Стопорный штифт F должен быть вытащен.
- Используя управляющие рычаги обратной лопаты, ухватите отверстие В за шарнирный палец С.
- Используя управляющие рычаги обратной лопаты, передвиньте сцепку вперед, пока крючки защелки D не закрепятся за палец шарнира Е.
- Установите стопорный штифт F крючка защелки и прочно закрепите его.
- Если вы используете устройство с гидроуправлением, вам нужно дополнительно зафиксировать гидравлические шланги.
