Бак топливный пластиковый 128/Е5189, 128/C2000, 128/F4623 A

Бак топливный пластиковый 128/C2000 — это важный компонент системы питания дизельных двигателей, используемый в различных машинах и технике. Он обеспечивает надежное хранение и подачу топлива к двигателю, гарантируя бесперебойную работу оборудования. В данной статье мы рассмотрим основные характеристики бака, его конструкцию и ключевые элементы.

Общая информация о баке

• Модель : 128/C2000
• Тип : Пластиковый топливный бак
• Объем : Не указан в документации, но обычно такие баки имеют объем от 50 до 200 литров в зависимости от конкретной модели техники.
• Материал : Выполнен из высококачественного пластика, обеспечивающего устойчивость к коррозии и воздействию топлива.

Этот бак предназначен для использования в строительной, сельскохозяйственной и промышленной технике, где требуется надежная система хранения и подачи топлива.

Конструкция бака

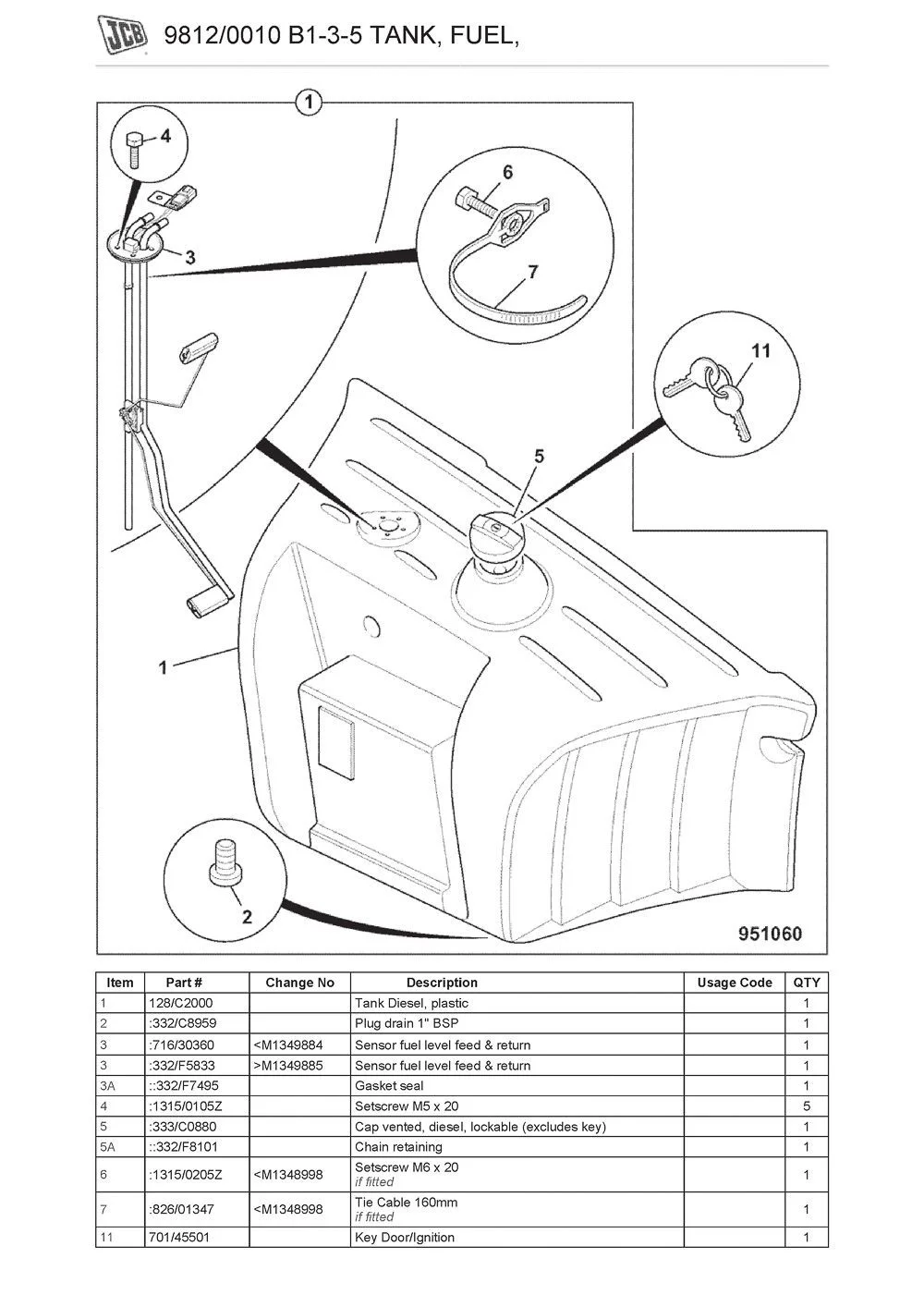

На основе представленной схемы можно выделить следующие ключевые элементы бака:

1. Основной корпус бака (1) :

   • Основной пластиковый резервуар для хранения топлива.
   • Изготовлен из прочного пластика, который защищает топливо от внешних воздействий и коррозии.

2. Заправочное отверстие (5) :

   • Специальное отверстие для заправки топлива.
   • Оборудовано крышкой с вентиляционным клапаном (Cap vented, diesel, lockable), которая предотвращает попадание пыли и влаги внутрь бака.

3. Датчик уровня топлива (3) :

   • Датчик, установленный внутри бака, отслеживающий уровень топлива.
   • Имеет два варианта исполнения: Sensor fuel level feed & return (:332/F5833 и :332/F7495).
   • Крепится специальным болтом (Setscrew M5 x 20).

4. Сливное отверстие (2) :

   • Предназначено для слива топлива при необходимости обслуживания или замены.
   • Оборудовано пробкой с резьбой 1" BSP (Plug drain 1" BSP).

5. Кабель фиксации (6 и 7) :

   • Трос или кабель, используемый для фиксации датчика уровня топлива или других компонентов.
   • Длина кабеля составляет 160 мм.

6. Ключ зажигания/двери (11) :

   • Ключ для открывания заправочного люка и системы зажигания.
   • Обеспечивает безопасность доступа к топливному баку.

7. Гайки и болты крепления :

   • Множество гаек и болтов (например, Setscrew M5 x 20 и Setscrew M6 x 20) используются для надежной фиксации всех компонентов бака.

Характеристики и особенности

1. Устойчивость к коррозии :

   • Пластиковый материал исключает риск коррозии, что особенно важно при длительном контакте с топливом.

2. Простота обслуживания :

   • Все элементы бака легко демонтируются и заменяются, что облегчает техническое обслуживание.

3. Защита от утечек :

   • Надежные уплотнения и герметичные соединения гарантируют отсутствие утечек топлива.

4. Интеграция с системой управления :

   • Датчик уровня топлива позволяет контролировать запас топлива в реальном времени через систему управления техникой.

5. Защита от загрязнений :

   • Заправочное отверстие оснащено вентилируемой крышкой, которая предотвращает попадание пыли и влаги внутрь бака.

Применение

Бак топливный пластиковый 128/C2000 используется в следующих типах техники:

• Строительная техника (экскаваторы, погрузчики, самосвалы).
• Сельскохозяйственная техника (комбайны, тракторы).
• Промышленная техника (генераторы, станции техобслуживания).

Техническое обслуживание

Для обеспечения долговечной работы бака рекомендуется выполнять следующие действия:

1. Проверка герметичности :

   • Регулярно проверять все соединения и уплотнения на наличие утечек.

2. Очистка датчика уровня топлива :

   • Убедиться, что датчик чистый и правильно функционирует.

3. Смена топлива :

   • При необходимости сливать старое топливо и заправлять новое, чтобы избежать накопления осадка.

4. Проверка состояния крышек и пробок :

   • Герметичность заправочного отверстия и сливного отверстия должна быть постоянно контролируемой.

Заключение

Бак топливный пластиковый 128/C2000 является надежным и эффективным решением для хранения и подачи топлива в различных типах техники. Его конструкция, материалы и функциональные возможности обеспечивают долговечность и безопасность эксплуатации. При правильном техническом обслуживании этот бак может служить многие годы, сохраняя эффективность работы всей системы.

Список деталей (по схеме):

Ключевые слова : топливный бак, пластиковый бак, JCB, 128/C2000, топливная система, техническое обслуживание, строительная техника, сельскохозяйственная техника.
