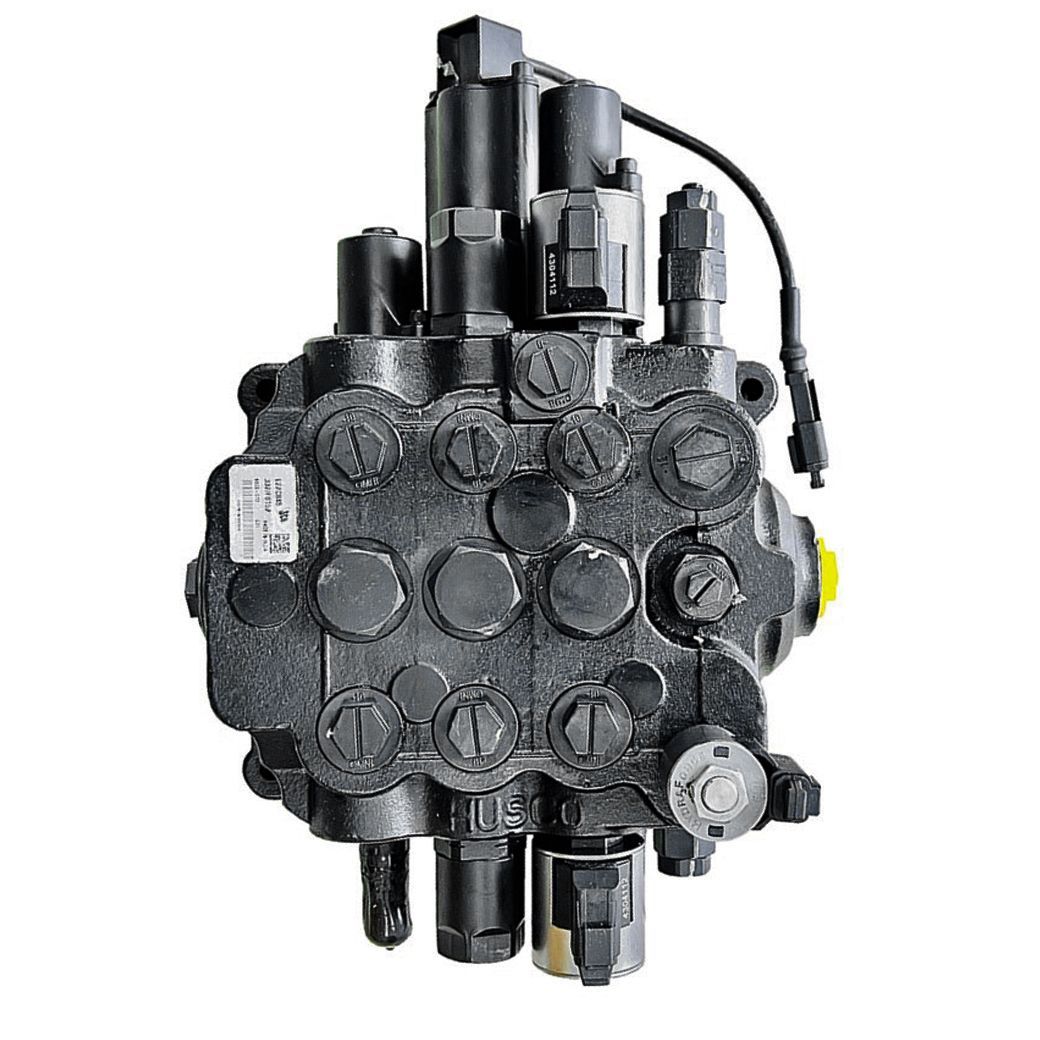

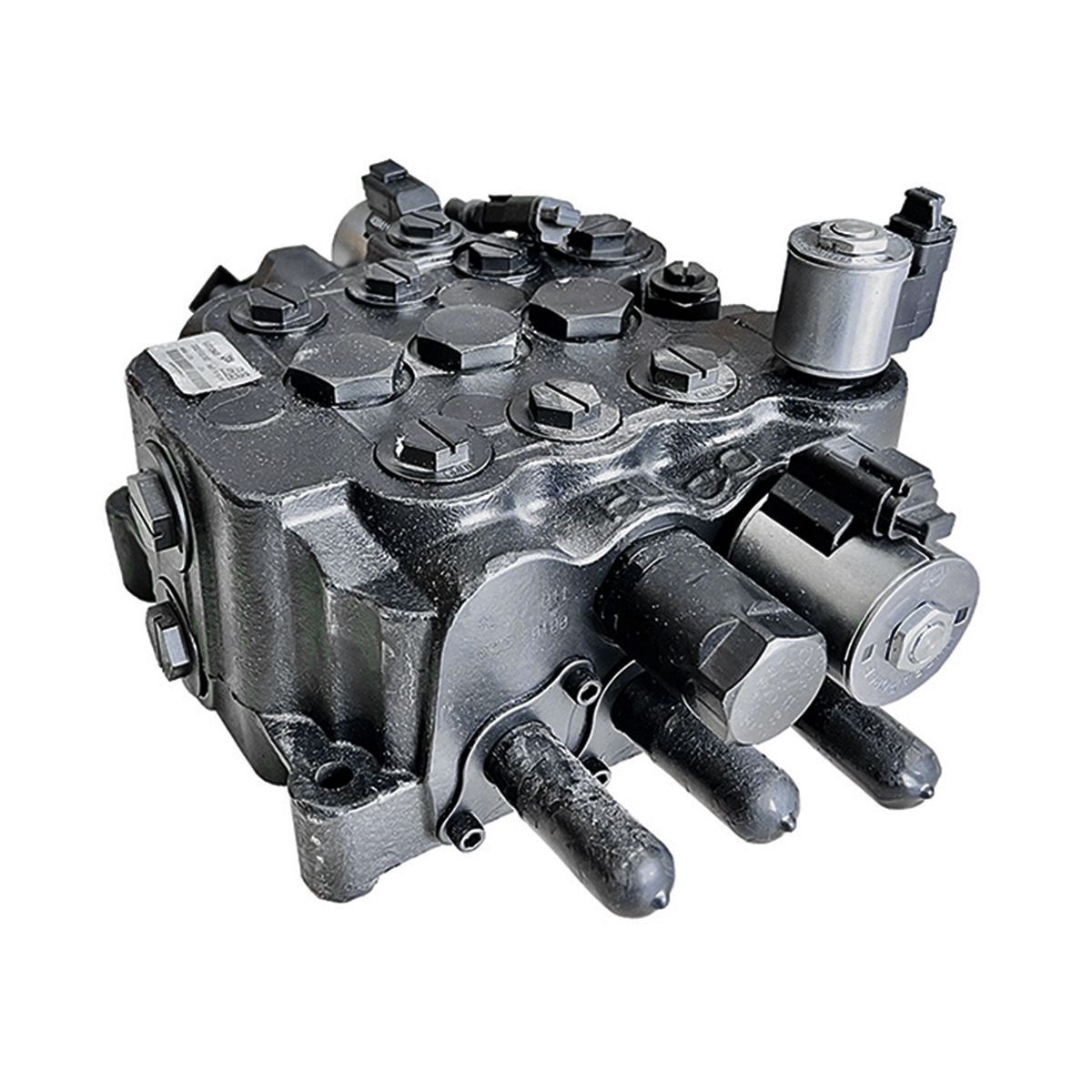

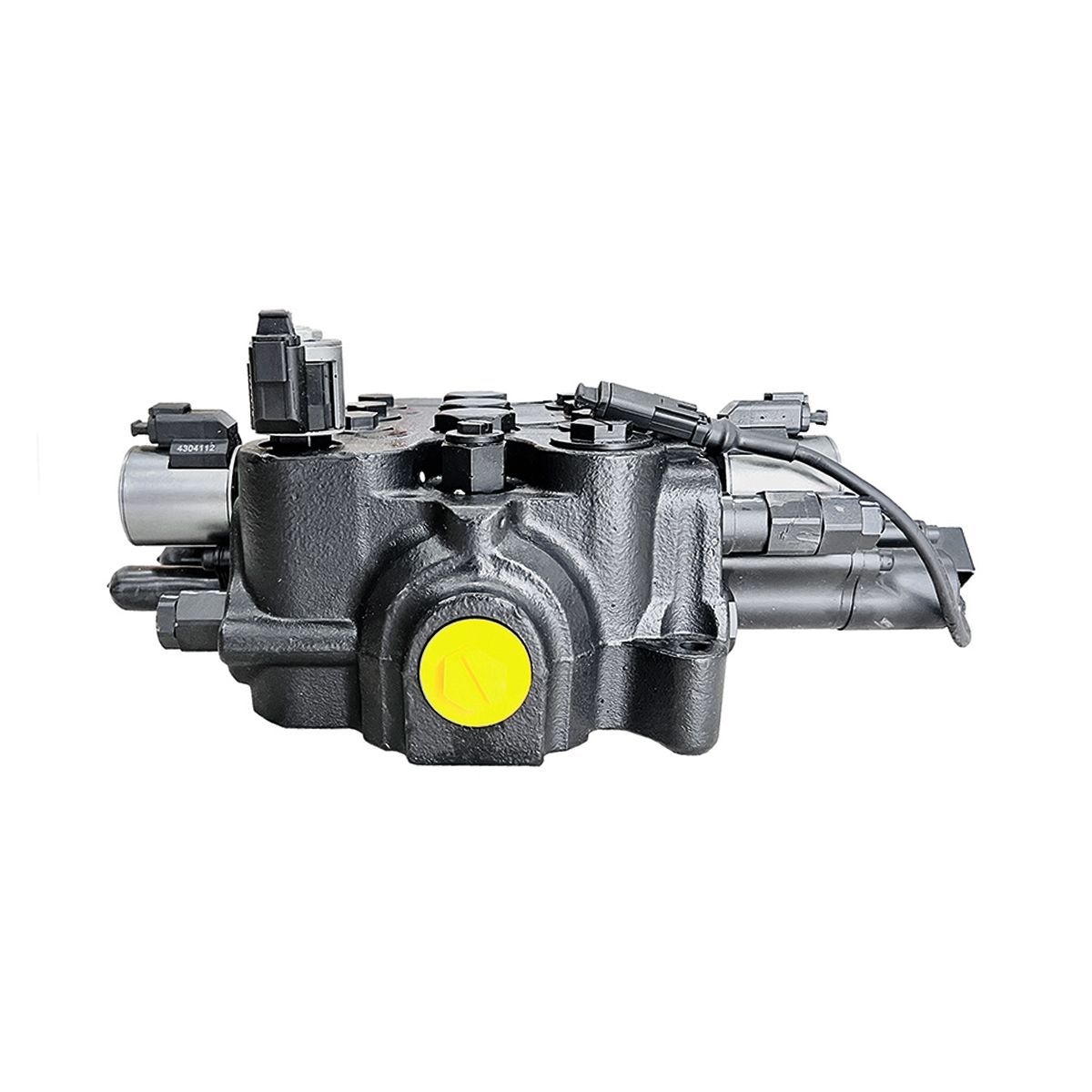

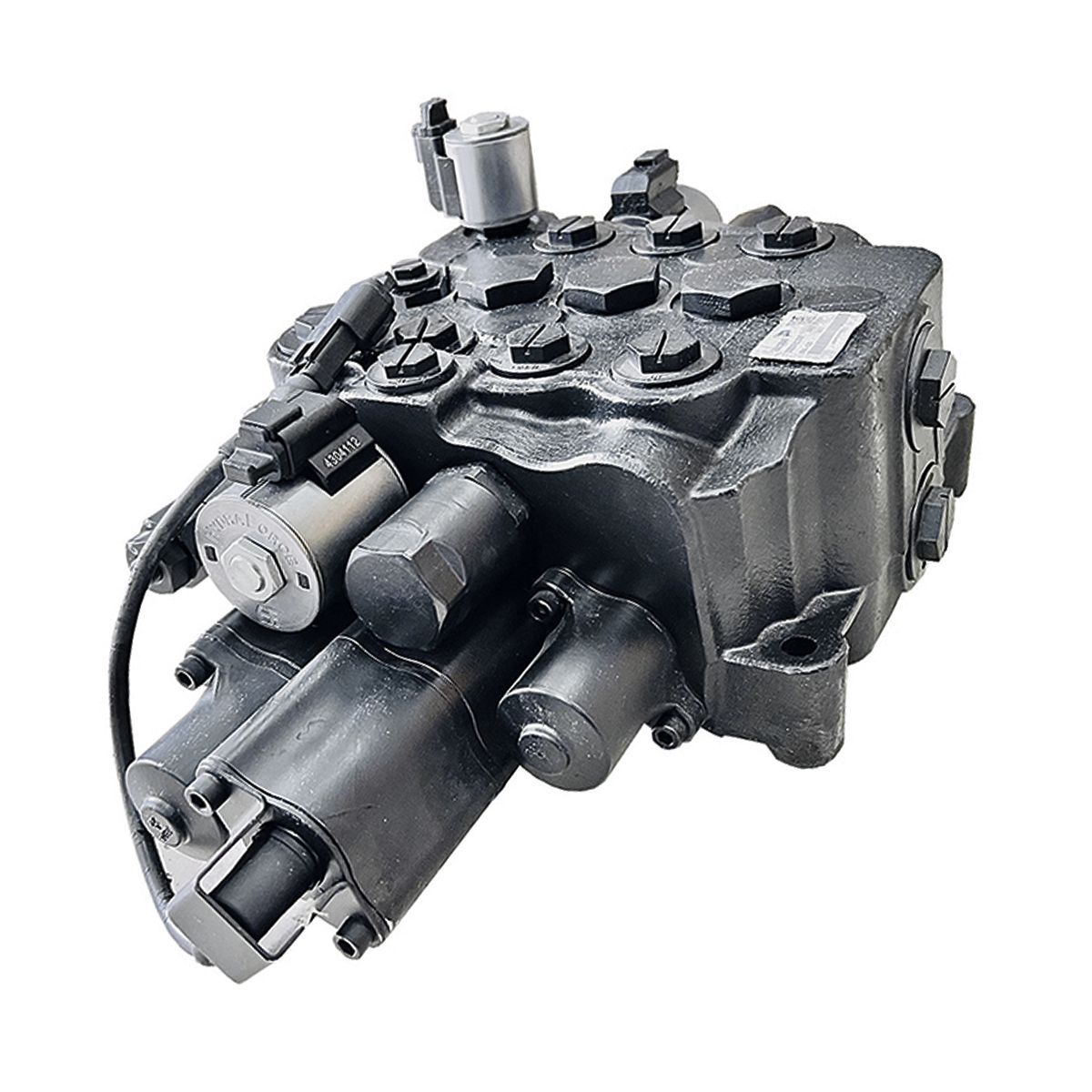

Гидрораспределитель передний 332/F8152 Н JCB

Клапан-загрузчик 3-ходовой с поплавком и сбросом (Valve-Loader 3 Spool, Float & Reset) — это сложное гидравлическое устройство, используемое в системах управления строительной и промышленной техникой. Этот компонент играет ключевую роль в управлении потоками жидкости, обеспечивая точное распределение давления и направление потока для выполнения различных функций.

В данной статье мы рассмотрим конструкцию, основные элементы и характеристики клапана-загрузчика 3-ходового с поплавком и сбросом, а также его применение в гидравлических системах.

Основная информация о клапане

• Модель : 9812/0010 E3-1-26 Valve-Loader 3 Spool, Float & Reset
• Производитель : JCB
• Тип : Гидравлический клапан-загрузчик с 3 ходами, оснащенный поплавковым механизмом и функцией сброса.
• Функция : Управление потоком гидравлической жидкости, переключение направления потока, регулировка давления и объема подачи.

Этот клапан используется в гидравлических системах для контроля движения рабочих органов техники, таких как ковши экскаваторов, погрузчиков и других машин.

Конструкция клапана

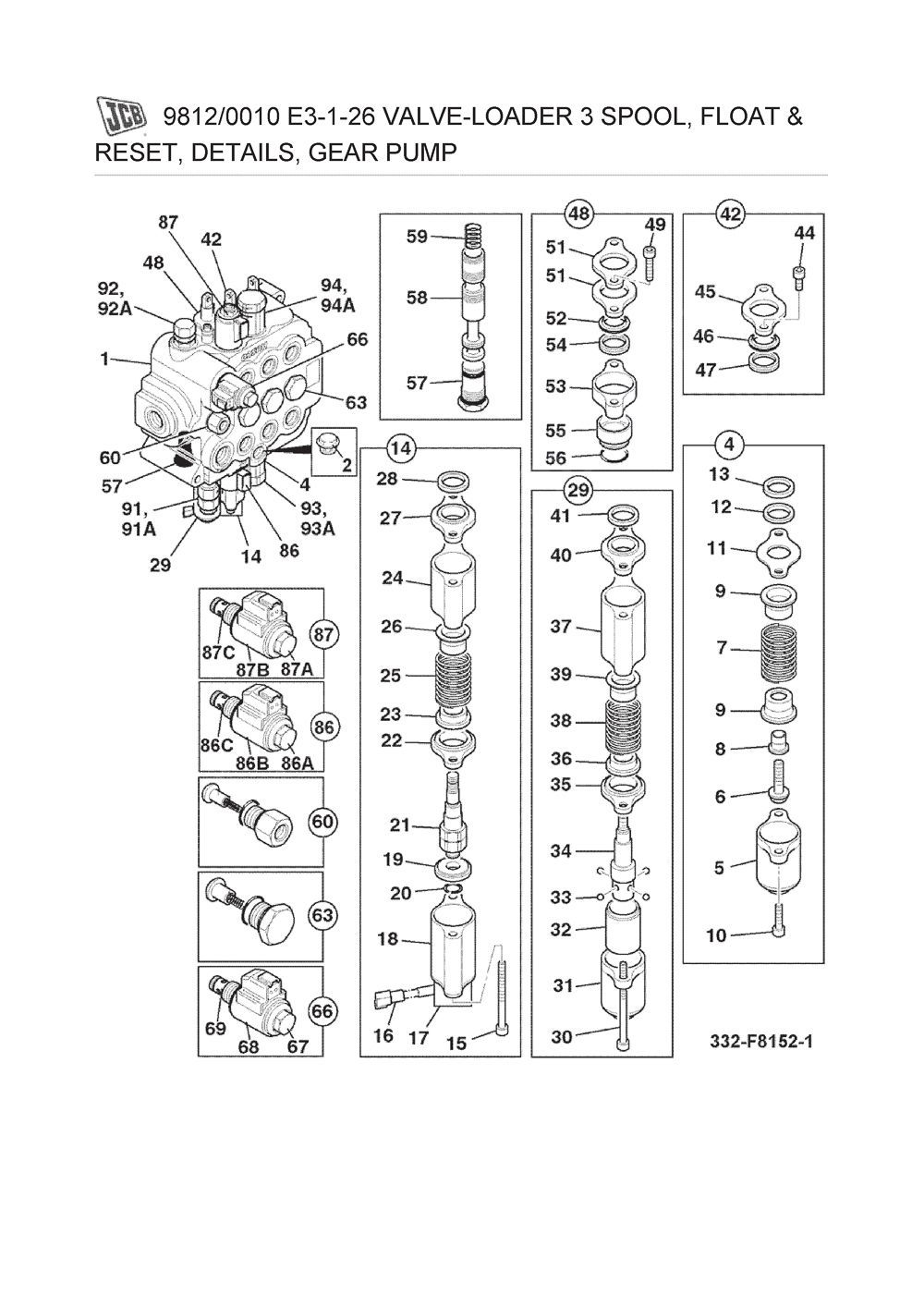

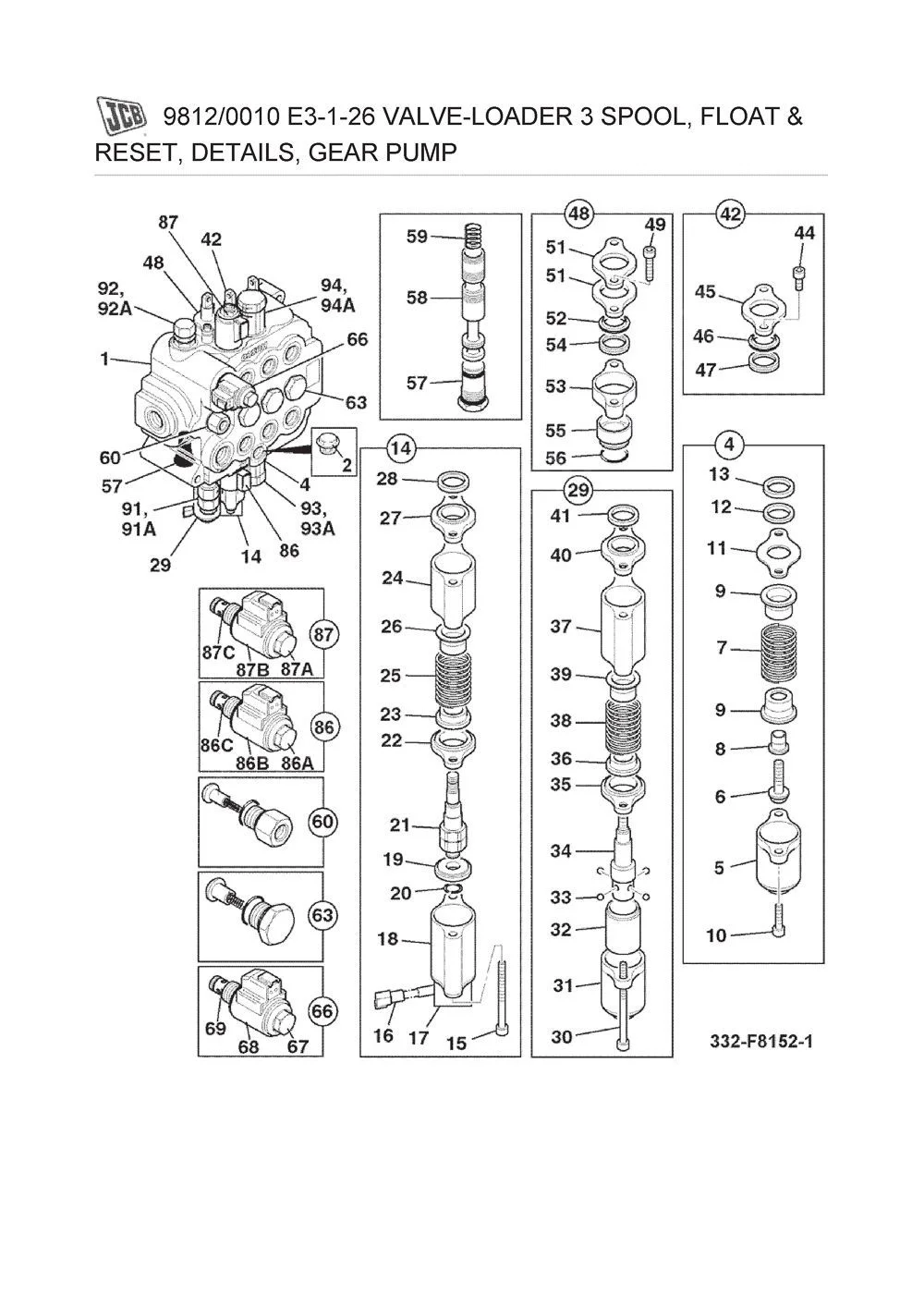

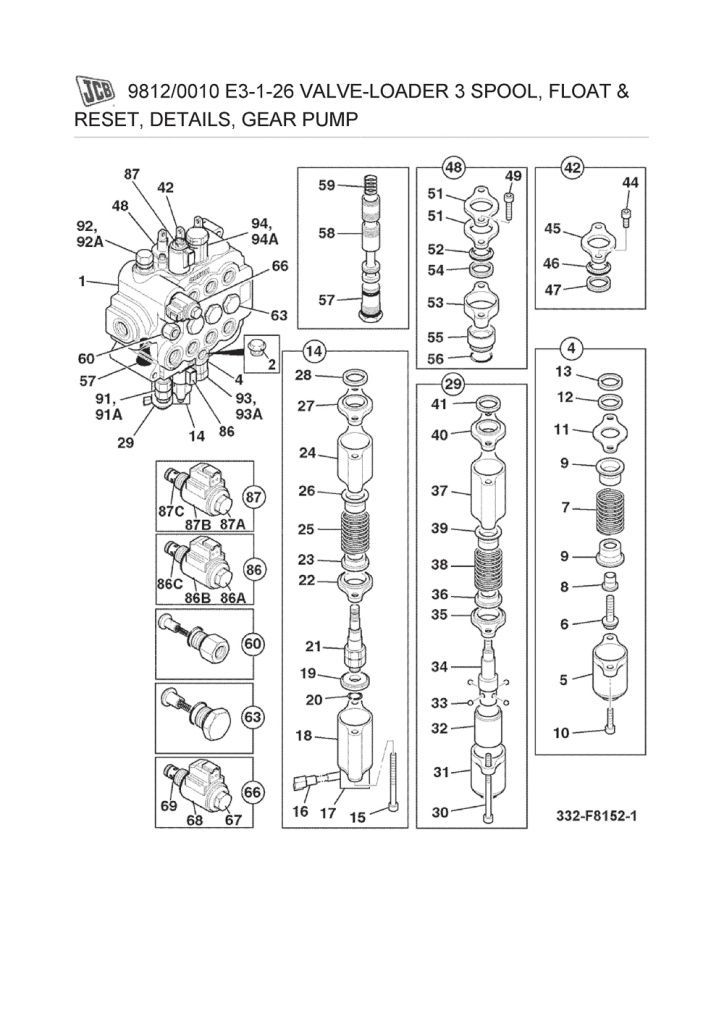

На основе представленной схемы и таблицы деталей можно выделить следующие ключевые элементы:

1. Основной корпус клапана (1)

• Состоит из нескольких секций, включая блок управления и механизмы переключения.
• Обеспечивает герметичность системы и удерживает все внутренние компоненты на своих местах.

2. Система управления спулами (Spool Assembly)

• Спулы (Spools) :
  • Клапан имеет 3 спула, которые обеспечивают переключение направления потока гидравлической жидкости.
  • Каждый спул может находиться в одном из трех положений: "нейтральное", "рабочее" или "сброс".
• Крышка спула (Cap Spool) :
  • Обозначена как элемент 4 и 5.
  • Защищает спулы от внешних воздействий и обеспечивает герметичность.
• Механизм фиксации спула :
  • Включает в себя различные пружины (Retainer Spring), цилиндрические шайбы (Spacer) и другие элементы, которые поддерживают правильное положение спула.

3. Поплавковый механизм (Float Mechanism)

• Поплавковый механизм (не виден на схеме, но указан в названии) используется для автоматического контроля уровня жидкости или давления.
• Он связан с системой управления спулами и позволяет автоматически переключать направление потока при достижении определенного уровня давления или объема.

4. Механизм сброса (Reset Mechanism)

• Предназначен для возврата клапана в исходное состояние после завершения рабочего цикла.
• Включает в себя специальные пружины и рычажные механизмы, которые возвращают спулы в нейтральное положение.

5. Гидравлические соединения и уплотнения

• Уплотнения (Seals) :
  • Используются для предотвращения утечек гидравлической жидкости.
  • Включают в себя различные типы уплотнений, такие как O-кольца, плоские уплотнения и специальные прокладки.
• Шланги и соединители :
  • Соединяют клапан с другими компонентами гидравлической системы.

6. Электромагнитные катушки (Solenoid Valves)

• Электромагнитные катушки (например, элементы 66 и 67) используются для электрического управления клапаном.
• Они создают магнитное поле, которое перемещает спулы в нужное положение.

7. Дополнительные компоненты

• Пружины (Springs) :
  • Используются для создания силы, необходимой для переключения спулов и поддержания их в нужном положении.
• Шайбы и разделители (Spacers) :
  • Обеспечивают правильное расположение компонентов внутри клапана.
• Магнитные детали :
  • Например, Kit-spool end magnetic detent 12v (элемент 14) используется для фиксации спула в нужном положении.

Характеристики клапана

1. Надежность :

   • Высокая степень надежности благодаря использованию качественных материалов и точной сборке.

2. Точность управления :

   • Точные механические и электромагнитные механизмы обеспечивают точное управление потоком гидравлической жидкости.

3. Автоматизация :

   • Поплавковый механизм и система сброса позволяют автоматизировать работу клапана без постоянного вмешательства оператора.

4. Защита от перегрузок :

   • Встроенные реле и системы сброса защищают систему от чрезмерного давления и перегрузок.

Применение

Клапан-загрузчик 3-ходовой с поплавком и сбросом используется в следующих областях:

• Строительная техника : Экскаваторы, погрузчики, самосвалы.
• Сельскохозяйственная техника : Комбайны, тракторы.
• Промышленная техника : Гидравлические пресса, станки, системы подъема и перемещения.

Техническое обслуживание

Для обеспечения долговечной работы клапана рекомендуется выполнять следующие действия:

1. Проверка герметичности :

   • Регулярно проверять уплотнения и соединения на наличие утечек.

2. Замена изношенных деталей :

   • Особенно важно заменять уплотнения (O-кольца, плоские уплотнения) при первых признаках износа.

3. Чистка и смазка :

   • Чистить внутренние поверхности клапана и смазывать движущиеся части.

4. Проверка электромагнитных катушек :

   • Убедиться, что катушки работают исправно и не имеют повреждений.

5. Тестирование функциональности :

• Периодически тестировать работу клапана в различных режимах, чтобы убедиться в его надежности.

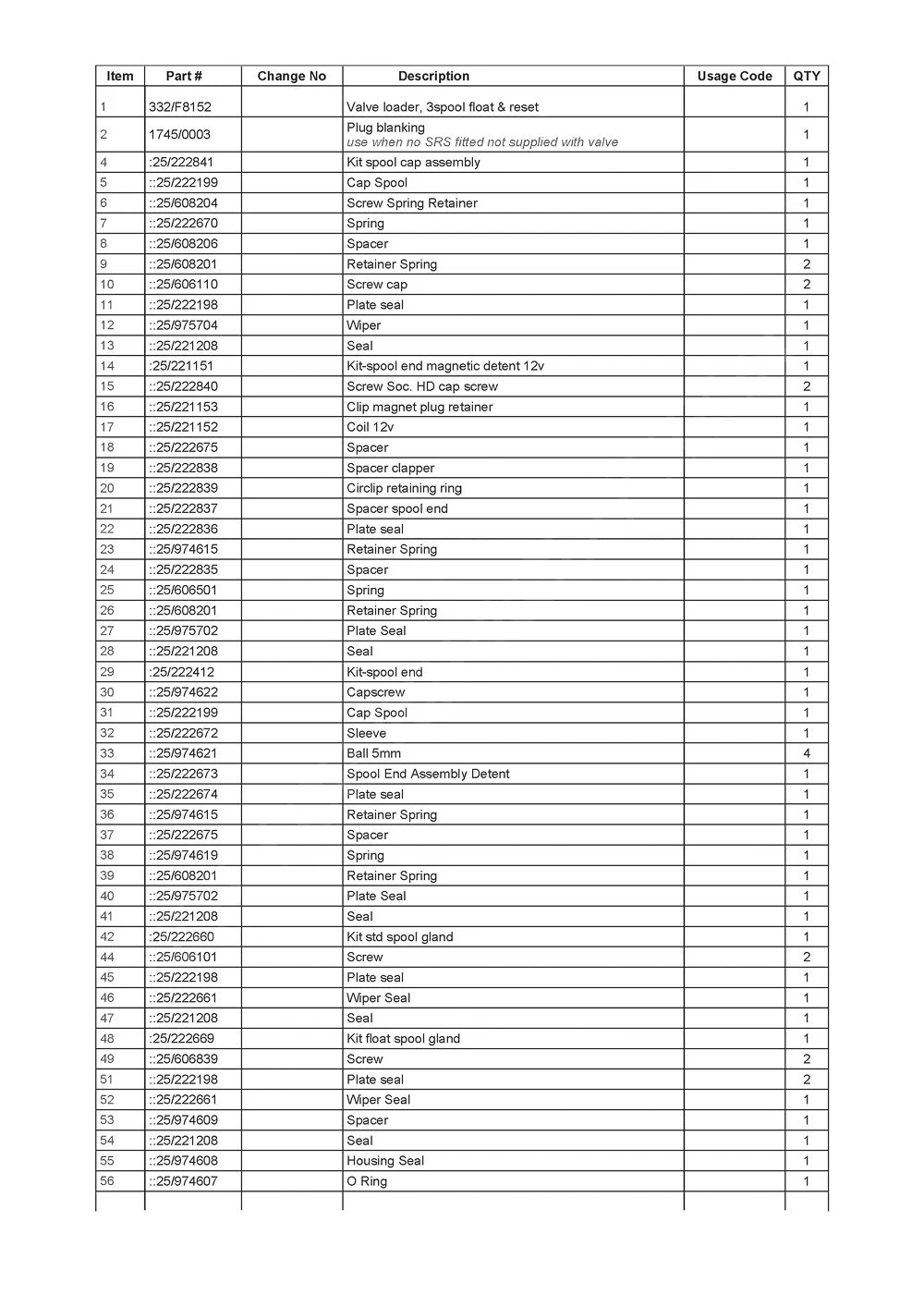

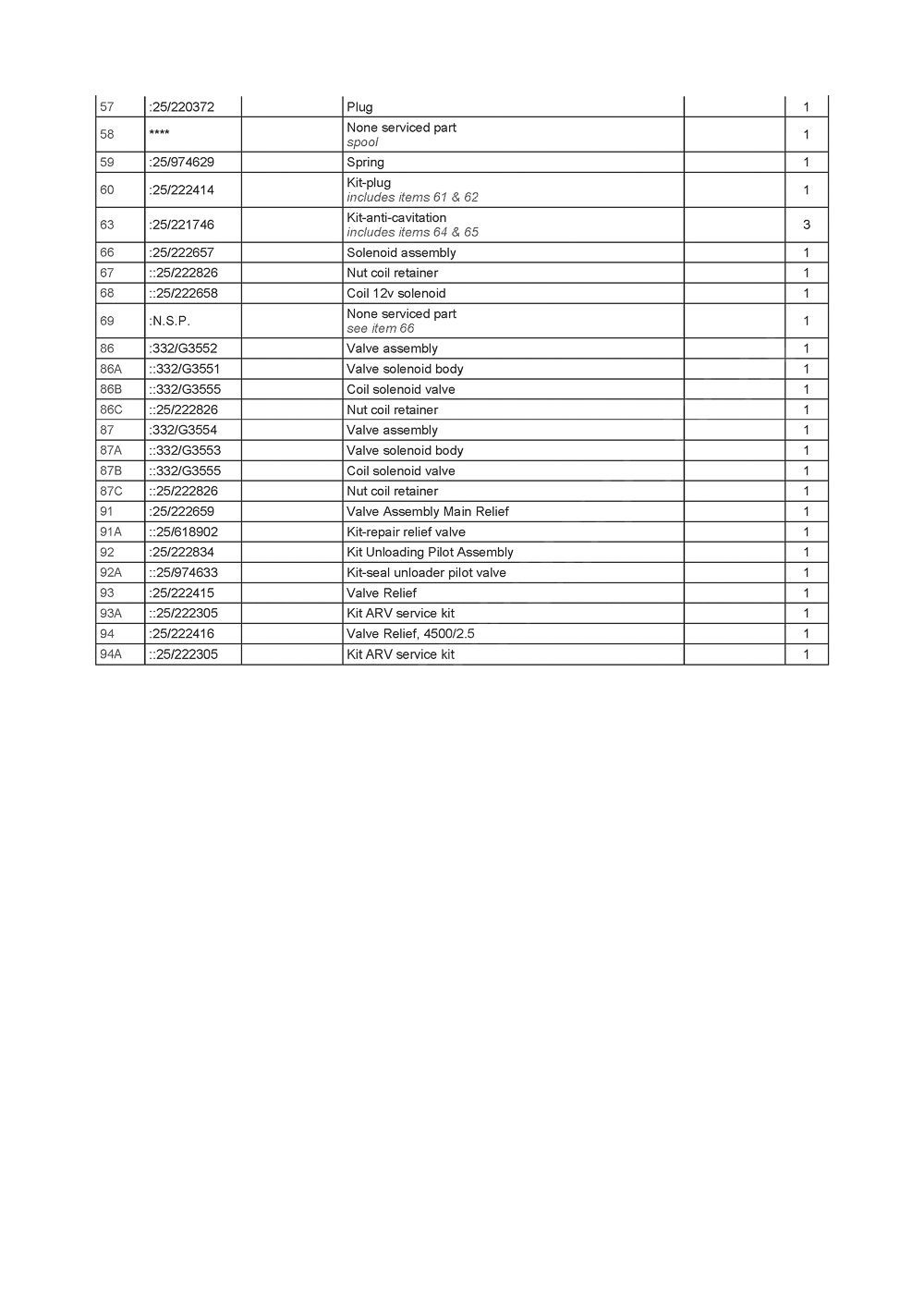

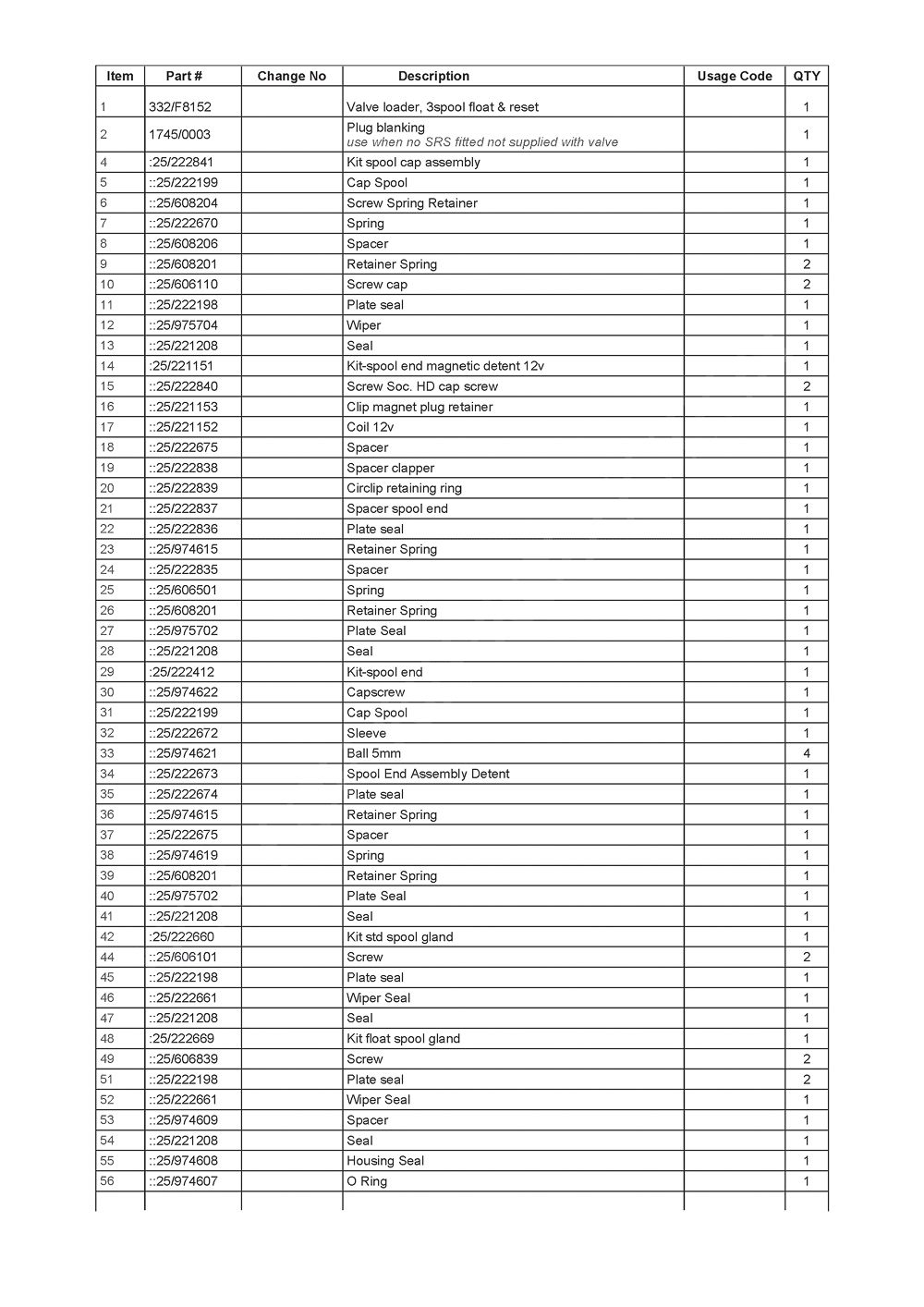

Список деталей (по схеме):

Заключение

Клапан-загрузчик 3-ходовой с поплавком и сбросом является сложным и высокотехнологичным устройством, предназначенным для управления гидравлическими системами. Его надежность, точность и автоматизация делают его незаменимым компонентом в современной строительной и промышленной технике. При правильном техническом обслуживании этот клапан может служить длительное время, обеспечивая эффективную работу всей системы.
