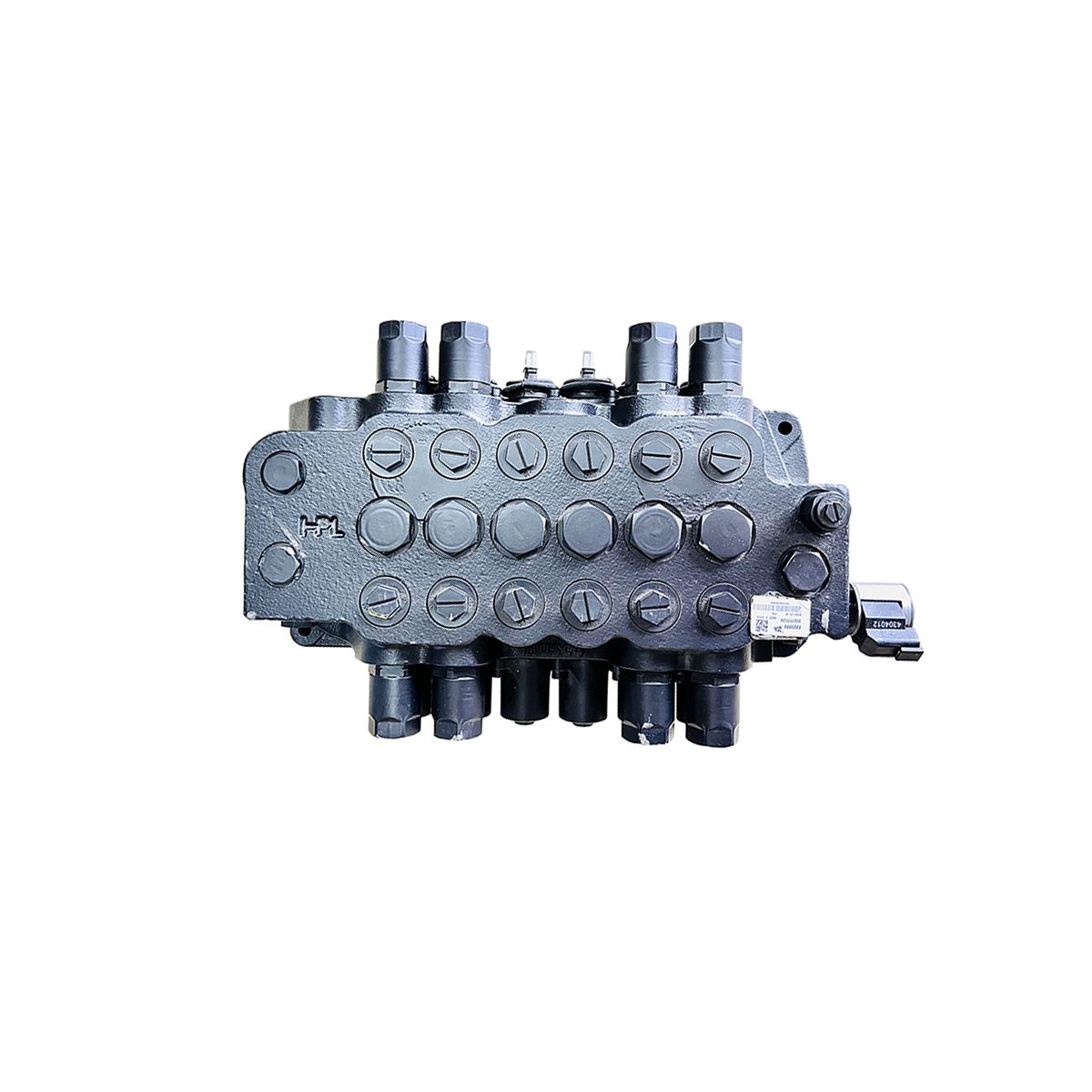

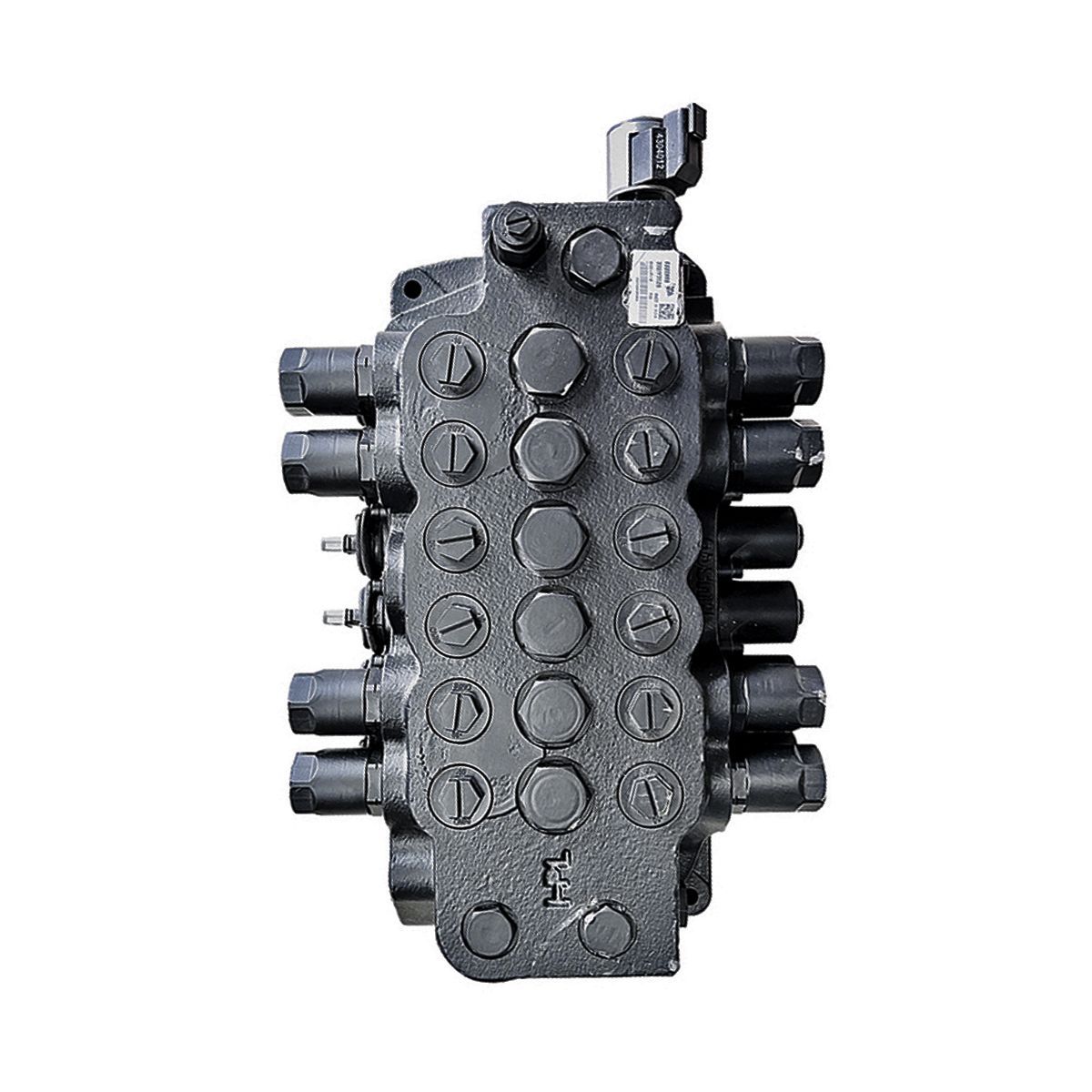

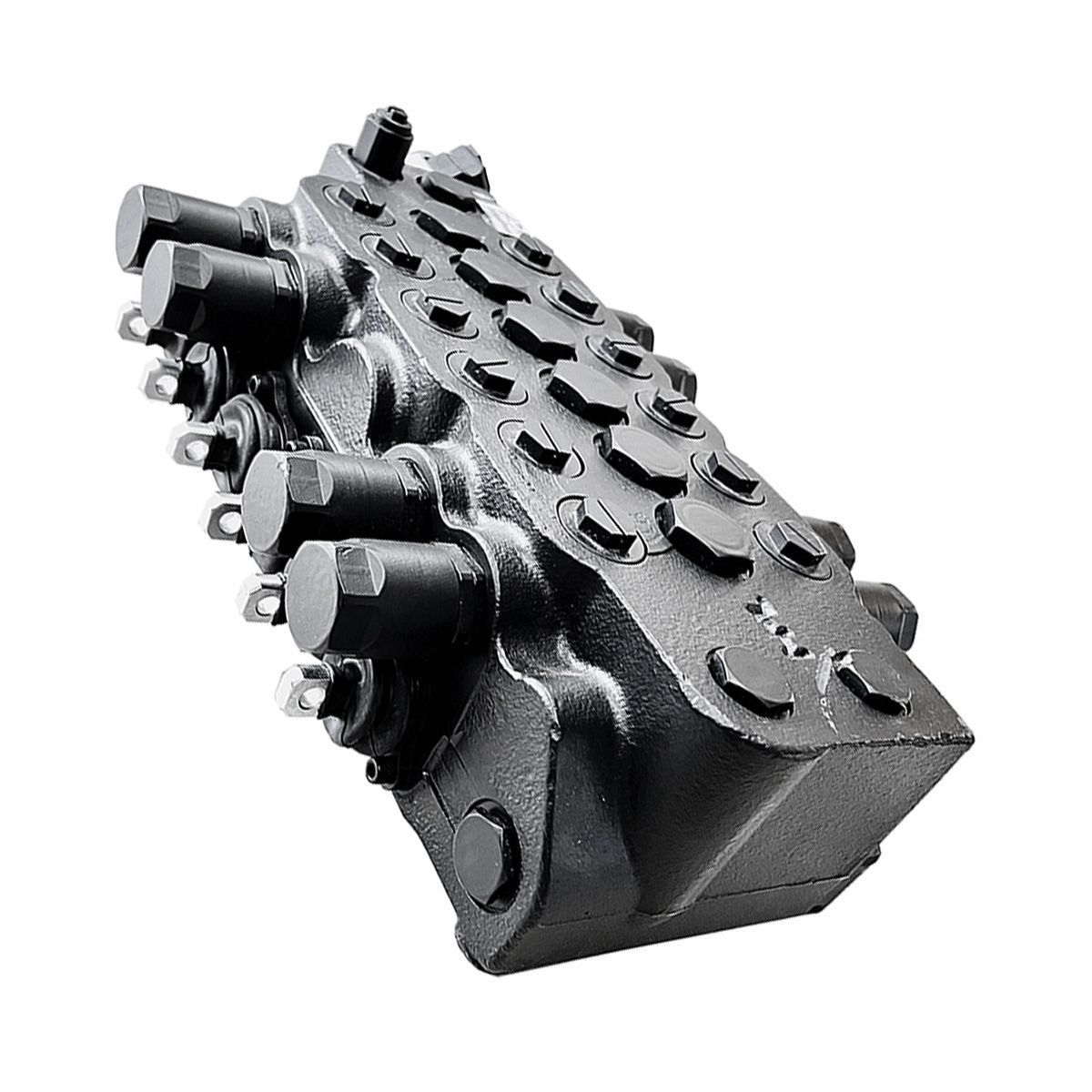

Гидрораспределитель задний 25/222930, 332/F6665 JCB
0
Арт. 332/F6665
285 000 ₽
Купить в рассрочку без переплат
Условия рассрочки:
- Без первоначального взноса
- Без переплаты
- Срок 3, 4 и 6 месяцев
- До 500 000 ₽
- Без первоначального взноса
- Без переплаты
- Срок 3, 4 и 6 месяцев
- До 500 000 ₽
Характеристики
Тип производства
:
?
Аналог - неоригинальная запчасть от стороннего производителя, Оригинал - деталь от производителя техники, OEM - оригинальная запчасть поставляемая на конвейер сбора техники.
Описание
Гидрораспределитель задний 25/222930, 332/F6665 JCB обеспечивает точное распределение гидравлической жидкости, что критично для работы экскаваторов и погрузчиков JCB. Высокая прочность и надежность гарантируют долгий срок службы, минимизируя время простоя техники.
Все описание
Гидрораспределитель задний 25/222930, 332/F6665 JCB: Описание и характеристики
Гидрораспределитель задний 25/222930, 332/F6665 JCB — это важный компонент гидравлической системы экскаваторов JCB. Он предназначен для управления потоком жидкости в гидравлической системе, обеспечивая точное распределение давления и движения рабочих органов машины. В данной статье мы рассмотрим основные характеристики, составные части и особенности данного гидрораспределителя.
Общие характеристики
- Модель: 9812/0010 E3-6-6 VALVE-EXCAVATOR
- Тип: Гидрораспределитель без шлейфа смены направления (SPOOL GAITER), с боковым переключением (SIDESHIFT)
- Длина: 14'0"
- Производитель: JCB
Составные части гидрораспределителя

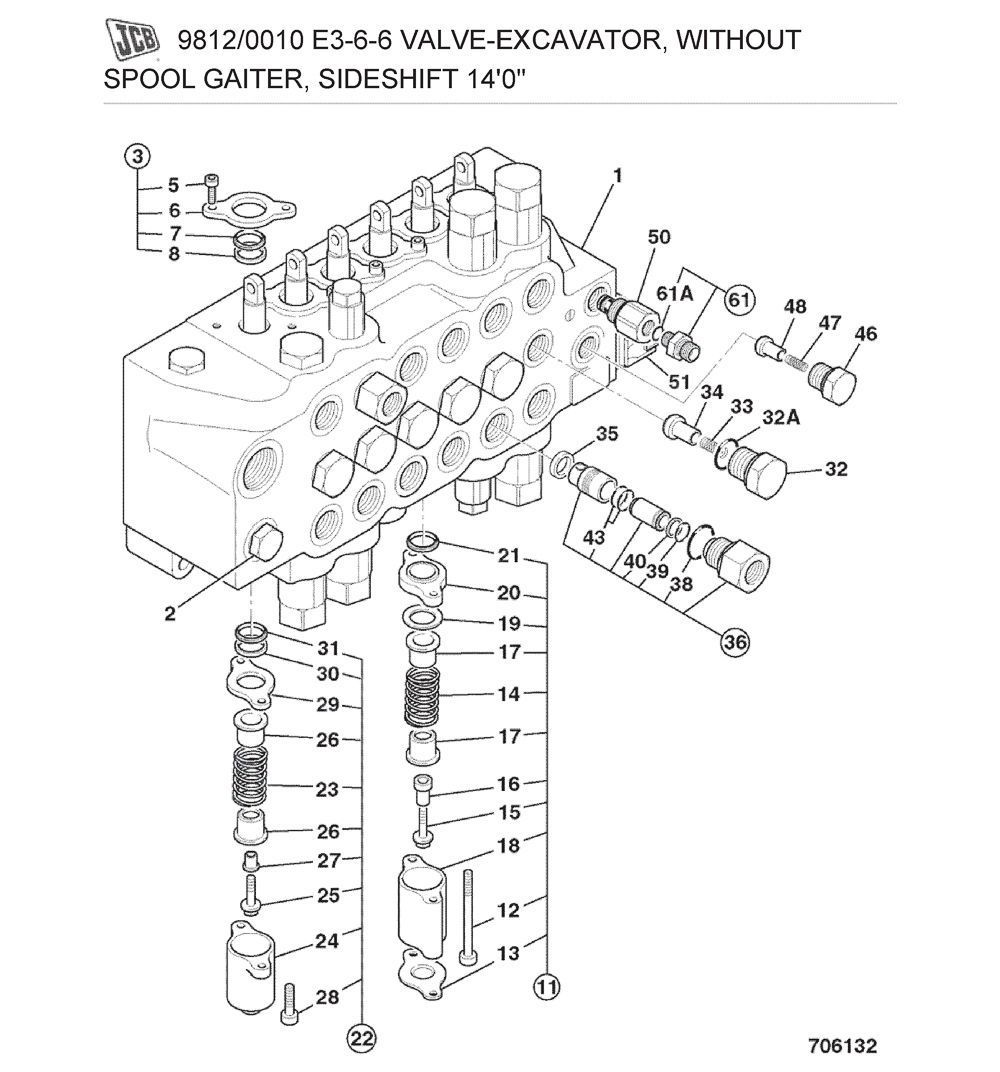

На основе предоставленной схемы и таблицы деталей можно выделить ключевые компоненты гидрораспределителя:
-
Штоковый блок (Spool):
- Номер детали: 25/222930
- Описание: Штоковый блок с паттерном JCB/SAE для экскаватора.
- Количество: 1 шт.
-
Основной корпус гидрораспределителя:
- Номер детали: 332/F6665
- Описание: Корпус гидрораспределителя с шестисpoolовой системой и боковым переключением.
- Количество: 1 шт.
-
Комплект уплотнений и пружин:
- Уплотнения (Seals) и пружины (Springs) играют критически важную роль в герметичности и работе гидрораспределителя.
- Примеры:
- Уплотнения (Seal): Номера деталей 27, 28, 29, 30, 31, 32, 33, 34.
- Пружины (Spring): Номера деталей 14, 15, 23, 26.
-
Комплект клапанов и адаптеров:
- Включает клапаны проверки (Check Valve) и различные адаптеры для подключения гидравлических линий.
- Примеры:
- Клапан проверки (Valve Kit-Check Valve): Номер детали 46.
- Адаптер (Adapter): Номер детали 61.
-
Специальные элементы:
- Комплект штоковых колец (Spool Caps): Номер детали 22.
- Комплект уплотнений для штоков (Seal back up ring): Номера деталей 39, 40, 43, 48.

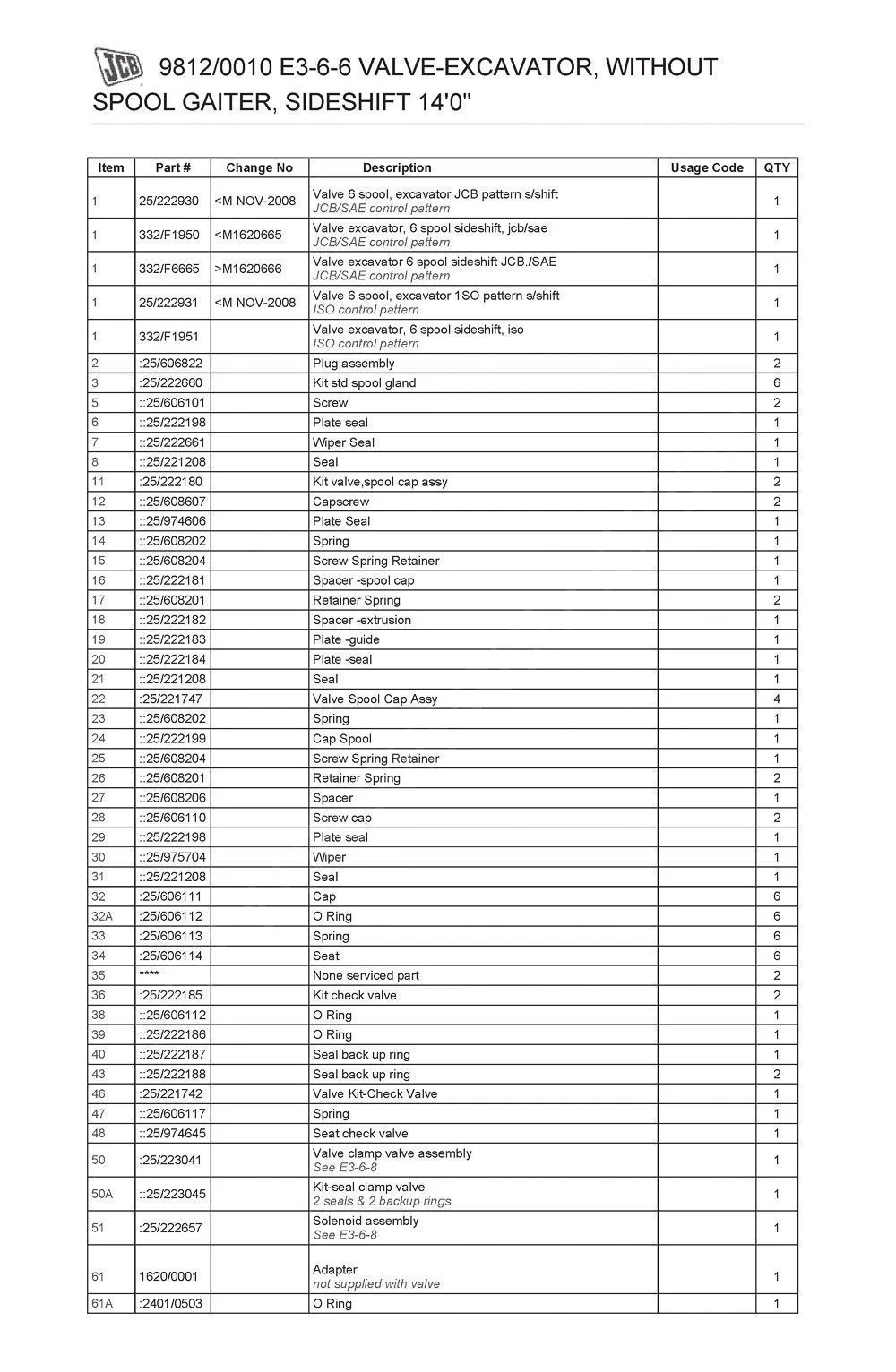

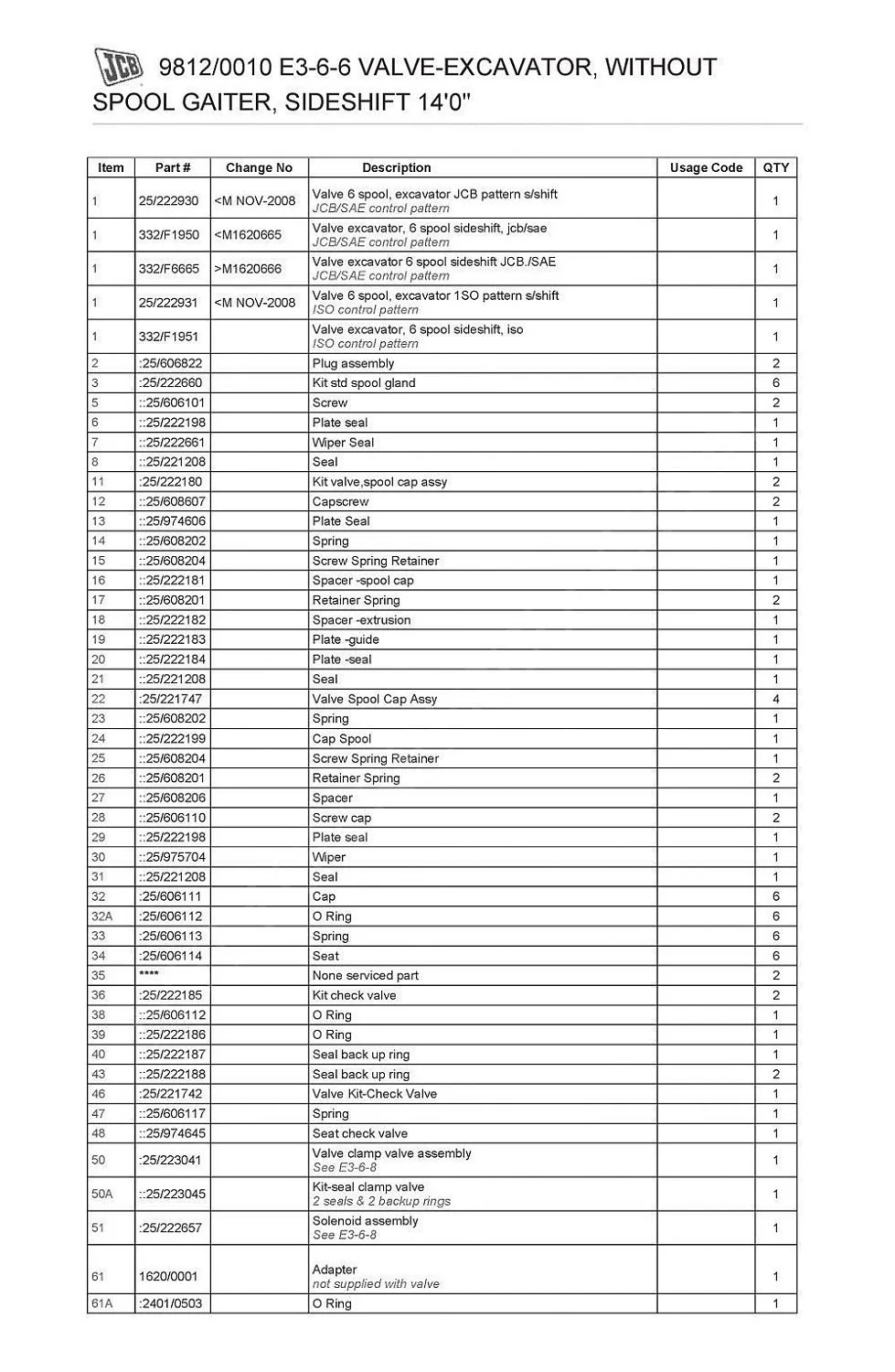

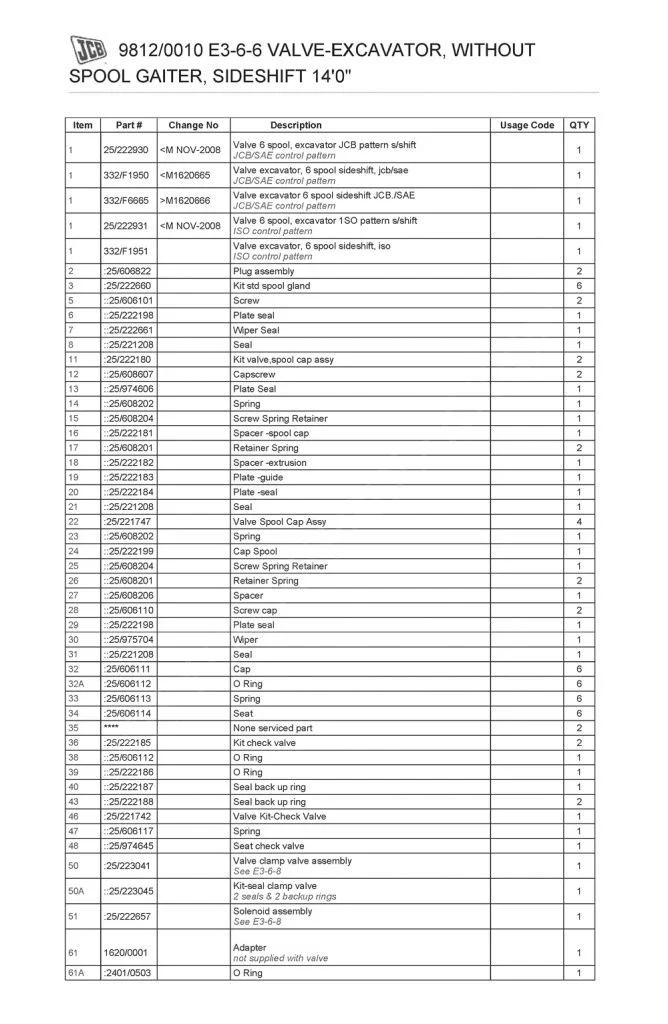

Таблица деталей гидрораспределителя:
| Item | Part # | Description | QTY | Описание |
|---|---|---|---|---|
| 1 | 25/222930 | Valve 6 spool, excavator JCB pattern s/shift JCB/SAE control pattern | 1 | 25/222930 Клапан 6 секций, экскаватор, схема JCB/SAE |
| 1 | 332/F1950 | Valve excavator, 6 spool sideshift, jcb/sae JCB/SAE control pattern | 1 | 332/F1950 Клапан экскаватора, 6 секций, сдвиг, схема JCB/SAE |
| 1 | 332/F6865 | Valve excavator 6 spool sideshift JCB/SAE JCB/SAE control pattern | 1 | 332/F6865 Клапан экскаватора, 6 секций, сдвиг, схема JCB/SAE |
| 1 | 25/222931 | Valve 6 spool, excavator ISO pattern s/shift ISO control pattern | 1 | 25/222931 Клапан 6 секций, экскаватор, схема ISO |
| 1 | 332/F1951 | Valve excavator, 6 spool sideshift, iso ISO control pattern | 1 | 332/F1951 Клапан экскаватора, 6 секций, сдвиг, схема ISO |
| 2 | 25/606822 | Plug assembly | 2 | 25/606822 Сборка пробки |
| 3 | 25/222660 | Kit std spool gland | 6 | 25/222660 Комплект стандартных сальников золотника |
| 5 | 25/606101 | Screw | 2 | 25/606101 Винт |
| 6 | 25/222198 | Plate seal | 1 | 25/222198 Прокладка пластины |
| 7 | 25/222661 | Wiper Seal | 1 | 25/222661 Сальник манжета |
| 8 | 25/221208 | Seal | 1 | 25/221208 Уплотнение |
| 11 | 25/221180 | Kit valve,spool cap assy | 2 | 25/221180 Комплект клапана, крышка золотника |
| 12 | 25/608607 | Capscrew | 2 | 25/608607 Болт с внутренним шестигранником |
| 13 | 25/974606 | Plate Seal | 1 | 25/974606 Прокладка пластины |
| 14 | 25/608202 | Spring | 1 | 25/608202 Пружина |
| 15 | 25/608204 | Screw Spring Retainer | 1 | 25/608204 Винт-крепление пружины |
| 16 | 25/221181 | Spacer -spool cap | 1 | 25/221181 Проставка - крышка золотника |
| 17 | 25/608201 | Retainer Spring | 2 | 25/608201 Упорная пружина |
| 18 | 25/221182 | Spacer -extrusion | 1 | 25/221182 Проставка - экструдированная |
| 19 | 25/221183 | Plate -guide | 1 | 25/221183 Направляющая пластина |
| 20 | 25/221184 | Plate -seal | 1 | 25/221184 Прокладка пластины |
| 21 | 25/221208 | Seal | 1 | 25/221208 Уплотнение |
| 22 | 25/221747 | Valve Spool Cap Assy | 4 | 25/221747 Крышка секции золотника (сборка) |
| 23 | 25/608202 | Spring | 1 | 25/608202 Пружина |
| 24 | 25/221199 | Cap Spool | 1 | 25/221199 Крышка золотника |
| 25 | 25/608204 | Screw Spring Retainer | 1 | 25/608204 Винт-крепление пружины |
| 26 | 25/608201 | Retainer Spring | 2 | 25/608201 Упорная пружина |
| 27 | 25/608206 | Spacer | 1 | 25/608206 Проставка |
| 28 | 25/606110 | Screw cap | 2 | 25/606110 Крышка винта |
| 29 | 25/222198 | Plate seal | 1 | 25/222198 Прокладка пластины |
| 30 | 25/975704 | Wiper | 1 | 25/975704 Стеклоочиститель |
| 31 | 25/221208 | Seal | 1 | 25/221208 Уплотнение |
| 32 | 25/606111 | Cap | 6 | 25/606111 Крышка |
| 32A | 25/606112 | O Ring | 6 | 25/606112 Кольцо уплотнительное (О-образное) |
| 33 | 25/606113 | Spring | 6 | 25/606113 Пружина |
| 34 | 25/606114 | Seat | 6 | 25/606114 Седло |
| 35 | None serviced part | 2 | Необслуживаемая часть (запчасть отсутствует или не обслуживается отдельно) | |
| 36 | 25/221185 | Kit check valve | 2 | 25/221185 Комплект обратного клапана |
| 38 | 25/606112 | O Ring | 1 | 25/606112 Кольцо уплотнительное (О-образное) |
| 39 | 25/221186 | O Ring | 1 | 25/221186 Кольцо уплотнительное (О-образное) |
| 40 | 25/221187 | Seal back up ring | 1 | 25/221187 Обратное уплотнительное кольцо |
| 43 | 25/221188 | Seal back up ring | 2 | 25/221188 Обратное уплотнительное кольцо |
| 46 | 25/221742 | Valve Kit-Check Valve | 1 | 25/221742 Комплект обратного клапана |
| 47 | 25/606117 | Spring | 1 | 25/606117 Пружина |
| 48 | 25/974645 | Seat check valve | 1 | 25/974645 Седло обратного клапана |
| 50 | 25/223041 | Valve clamp valve assembly See E3-6-8 | 1 | 25/223041 Узел фиксации клапана (см. E3-6-8) |
| 50A | 25/223045 | Kit-seal clamp valve 2 seals & 2 backup rings | 1 | 25/223045 Комплект уплотнений фиксатора: 2 уплотнения и 2 обратных кольца |
| 51 | 25/222657 | Solenoid assembly See E3-6-8 | 1 | 25/222657 Соленоид в сборе (см. E3-6-8) |
| 61 | 1620/0001 | Adapter not supplied with valve | 1 | 1620/0001 Адаптер (не поставляется с клапаном) |
| 61A | 2401/0503 | O Ring | 1 | 2401/0503 Кольцо уплотнительное (О-образное) |
Особенности эксплуатации и обслуживания
- Герметичность: Убедитесь, что все уплотнения (Seals) и прокладки (Gaskets) в хорошем состоянии. Замена изношенных уплотнений предотвращает утечки масла.
- Проверка клапанов: Регулярно проверяйте работу клапанов контроля (Check Valves) для обеспечения правильного направления потока масла.
- Смазка: Используйте рекомендованное производителем масло для гидравлической системы, чтобы обеспечить должное смазывание движущихся частей.
- Замена фильтров: Периодически меняйте фильтры гидравлической системы, чтобы исключить попадание загрязнений внутрь гидрораспределителя.
Заключение
Гидрораспределитель задний 25/222930, 332/F6665 JCB является сложным и ответственным компонентом гидравлической системы экскаваторов JCB. Его правильная работа гарантирует эффективную и надежную эксплуатацию строительной техники. При выборе или ремонте гидрораспределителя важно использовать оригинальные запчасти и соблюдать инструкции по обслуживанию, чтобы продлить срок службы оборудования и обеспечить безопасность работы.
