Гидроцилиндр компенсирования стрелы 120х60мм 563/60104 Ceylan — оптимальное решение для инженеров и операторов спецтехники
Гидроцилиндр компенсирования стрелы 120х60 мм, артикул 563/60104 Ceylan, применяется для стабилизации стреловых механизмов, ослабления колебаний стрелы и обеспечения точной и плавной работы подъемных и грузовых операций на экскаваторах-погрузчиках и другой тяжелой спецтехнике. Данный гидроцилиндр выполняет ключевую задачу распределения и своевременного сглаживания возникающих нагрузок на рабочем оборудовании, продлевая срок эксплуатации всей системы.
Конструкция и устройство гидроцилиндра: анализ по схеме

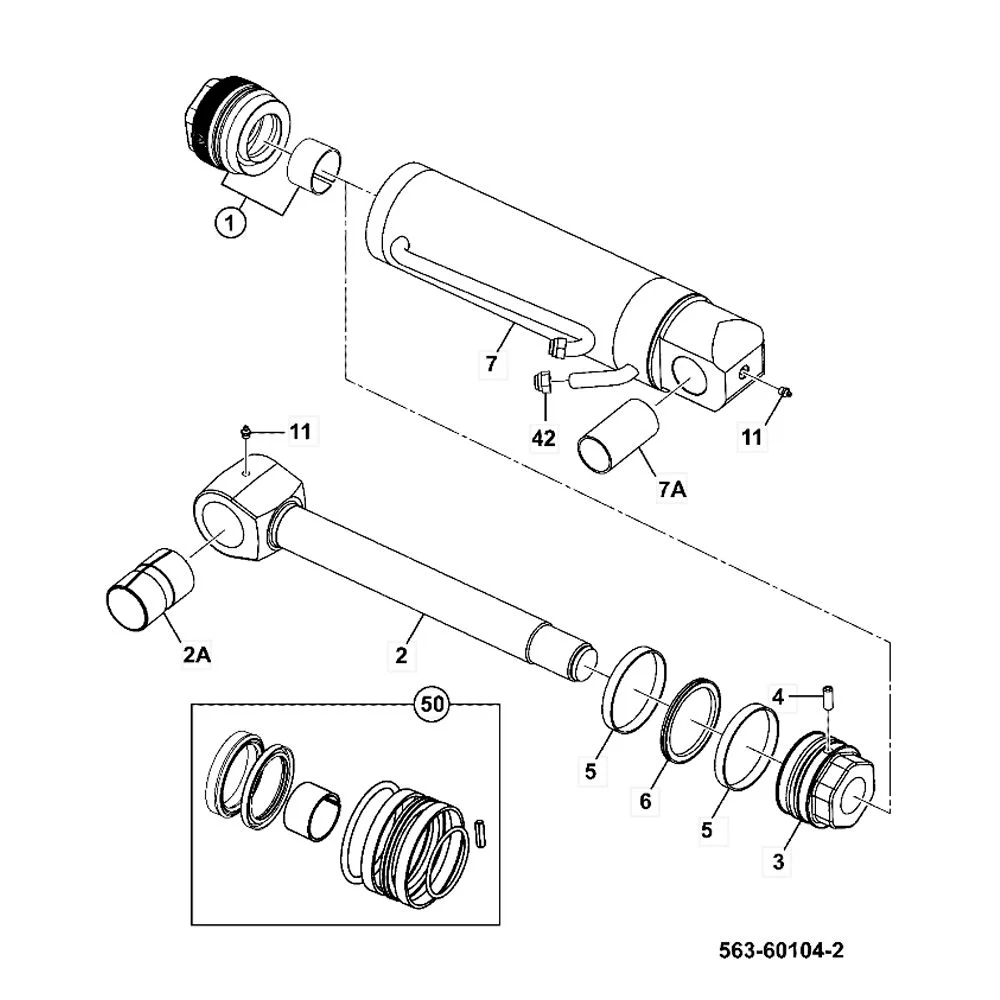

Согласно подробно иллюстрированной схеме на изображении, конструкция гидроцилиндра включает ряд высокоточных компонентов:
- Прочная цилиндрическая гильза (корпус), выдерживающая экстремальные режимы давления.
- Поршневой шток диаметром 60 мм, изготовленный из износостойкой стали и дополнительно защищённый антикоррозийным покрытием.
- Качественные втулки и опорные шайбы для работы на износ.
- Комплект торцевых крышек (service end cap kit) — для быстрого обслуживания и замены.
- Сложная система RТИ, содержащая кольца износные, поршневые уплотнения и уплотнители штока — гарантирует герметичность и бесперебойную работу гидравлической линии.
- Прямые и пружинные втулки, механизмы центрирования (dowel) и масленки.
В конструкции также предусмотрены технологичные элементы быстрого наращивания или замещения, крепежная и расходная оснастка. Изображение детализировано, что облегчает сборку, дефектовку и профилактику узла.
Преимущества использования гидроцилиндра 563/60104 Ceylan
- Высокая точность работы: увеличение устойчивости стрелы, уменьшение колебаний при работе.
- Надежный поршень с рабочей длиной 582 мм — адаптирован для значительных усилий.
- Применены износоустойчивые вкладыши (буши) и сервисный комплект для торцевой крышки.
- Легкость планового техобслуживания и ремонта — возможности по замене изолированных элементов.
- Гарантированная совместимость с техникой JCB, а также возможна интеграция с аналогами промышленных погрузчиков (по требованию установочных размеров).
- Герметичность соединений даже при вибрациях и долговременном простое.
На что обратить внимание при монтаже и эксплуатации
Перед началом эксплуатации гидроцилиндра важно соблюдать профессиональные требования к монтажу:
- Проверяйте состояние износных колец и уплотнителей при каждом ТО.
- Регулярно смазывайте рабочие области через пресс-масленки.
- Контролируйте целостность посадочных шпилек, втулок и правильность затяжки крепёжных элементов.
- Соблюдайте рекомендации по подбору масла и периодичность профилактики.
В случае появления негерметичности по цилиндру рекомендуется оперативная замена ремкомплектов с дальнейшей проверкой геометрии штока и состояния износных колец.
Технические параметры и область применения
- Диаметр цилиндра: 120 мм
- Диаметр штока: 60 мм
- Ход штока: 582 мм
- Комплектация: полный набор RТИ для быстрого восстановления
- Совместимость: основное — стреловые системы JCB, допускается установка на сходные решения в строительной и дорожной технике (по согласованию)
- Рекомендуемое рабочее давление: до 250-300 бар
Исполнение узла подходит для круглосуточной эксплуатации в тяжелых условиях: на карьерах, стройках, предприятиях ЖКХ и сельском хозяйстве.
Таблица составных частей с изображения
| Ref | Part No | Description | QTY | Описание |
|---|---|---|---|---|
| A | 563/60104 | Ram Displacement | 1 | 563/60104 Поршень в сборе (гидроцилиндр компенсирования) |
| 1 | 332/F5075 | Kit - end cap service | 1 | 332/F5075 Комплект торцевой крышки (сервисный) |
| 2 | 590/40308 | Rod Piston 60 x 582 mm | 1 | 590/40308 Шток поршня 60 x 582 мм |
| 2A | 1211/0021 | Bush | 1 | 1211/0021 Втулка |
| 3 | 595/27708 | Piston Head Assy | 1 | 595/27708 Головка поршня в сборе |
| 4 | 826/01159 | Dowel | 1 | 826/01159 Направляющий штифт |
| 5 | 2411/7921 | Ring Wear 120 x 115 x 14.8 | 2 | 2411/7921 Кольцо износное 120x115x14.8 |
| 6 | 2411/1141 | Seal Piston | 1 | 2411/1141 Уплотнение поршня |
| 7 | 563/70104 | Cylinder | 1 | 563/70104 Цилиндр |
| 7A | 1209/0021 | Bush spring steel | 1 | 1209/0021 Втулка (пружинная сталь) |
| 11 | 1450/0001 | Nipple Grease, Straight 1/8 BSP | 2 | 1450/0001 Пресс-масленка (прямая) 1/8 BSP |
| 20 | Paint Consumables Black | Paint Consumables Black | 1 | Paint Consumables Black Малярные расходные материалы чёрные |
| 42 | 816/00190 | Cap | 2 | 816/00190 Крышка |
| 50 | 991/20004 | Kit seal | 0 | 991/20004 Комплект уплотнений |
Итоги
Гидроцилиндр компенсирования стрелы 120х60мм 563/60104 Ceylan — ключ к бесперебойной, устойчивой и безопасной работе техники на любых объектах. Его надежность и ремонтопригодность гарантируют долгий срок службы оборудования и минимальные простои при необходимости обслуживания или замены. Для специалиста рынка спецтехники данный цилиндр является оптимальной позицией для поддержания готовности автопарка.
По всем вопросам, связанным с наличием, подбором и консультацией — обращайтесь к профильным профессионалам.
