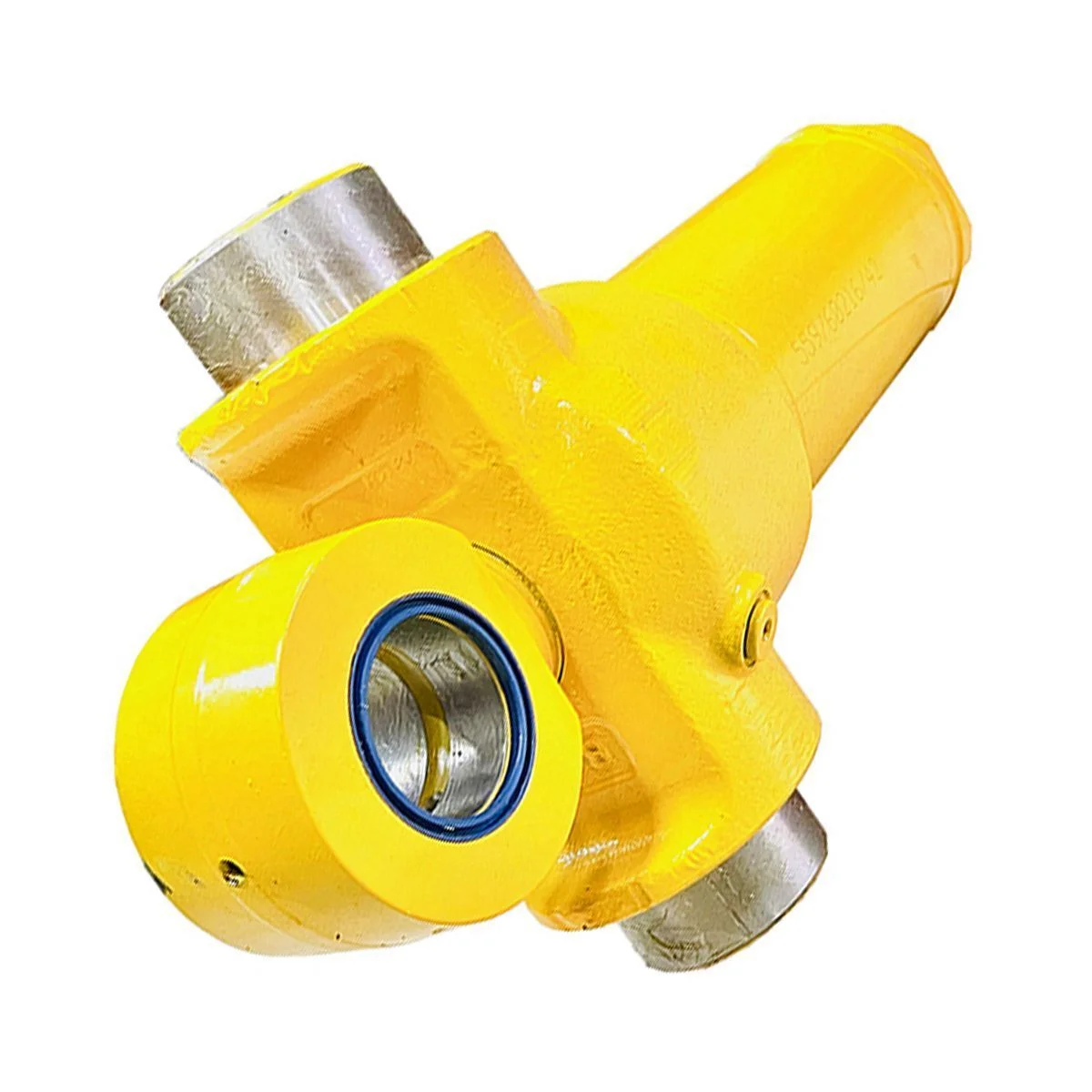

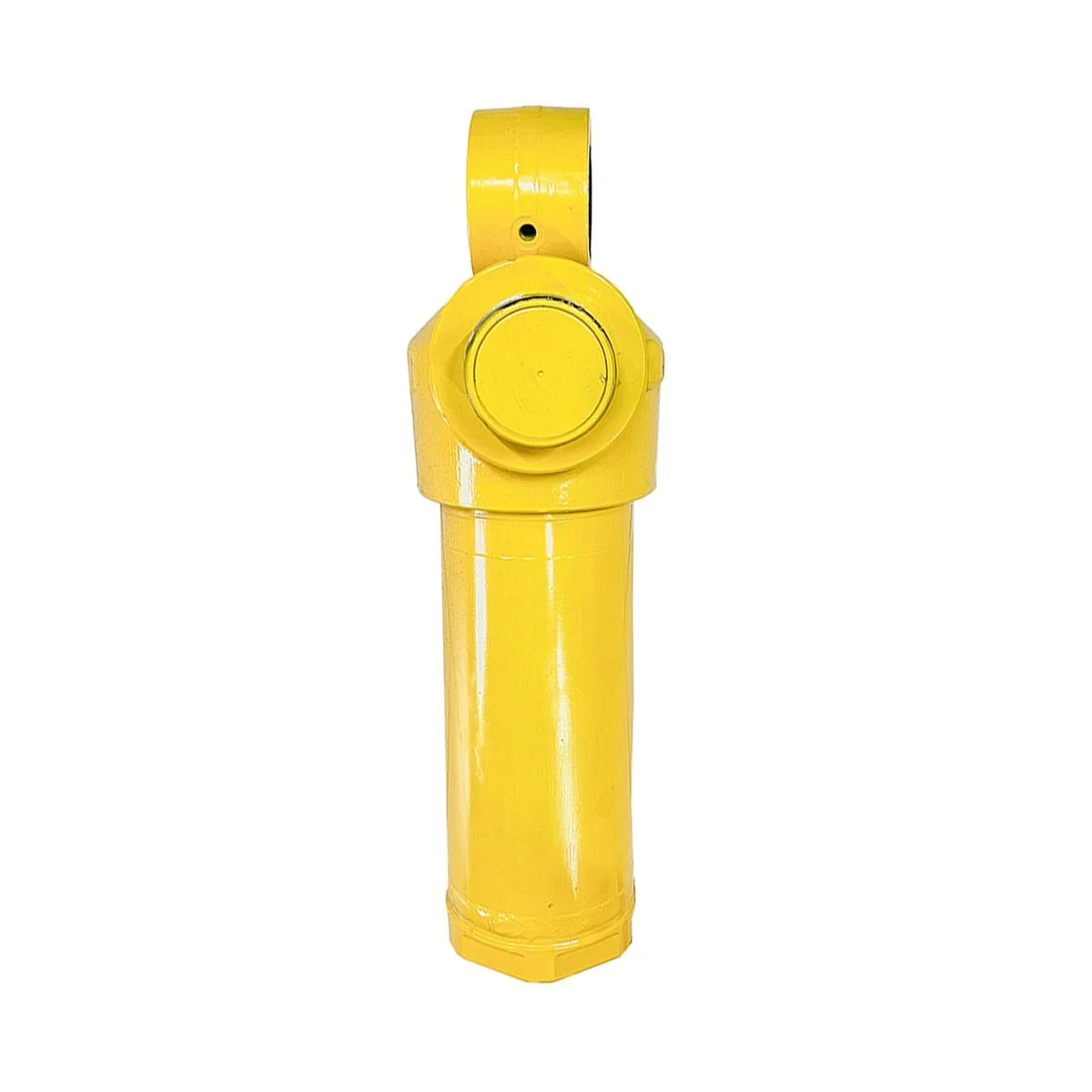

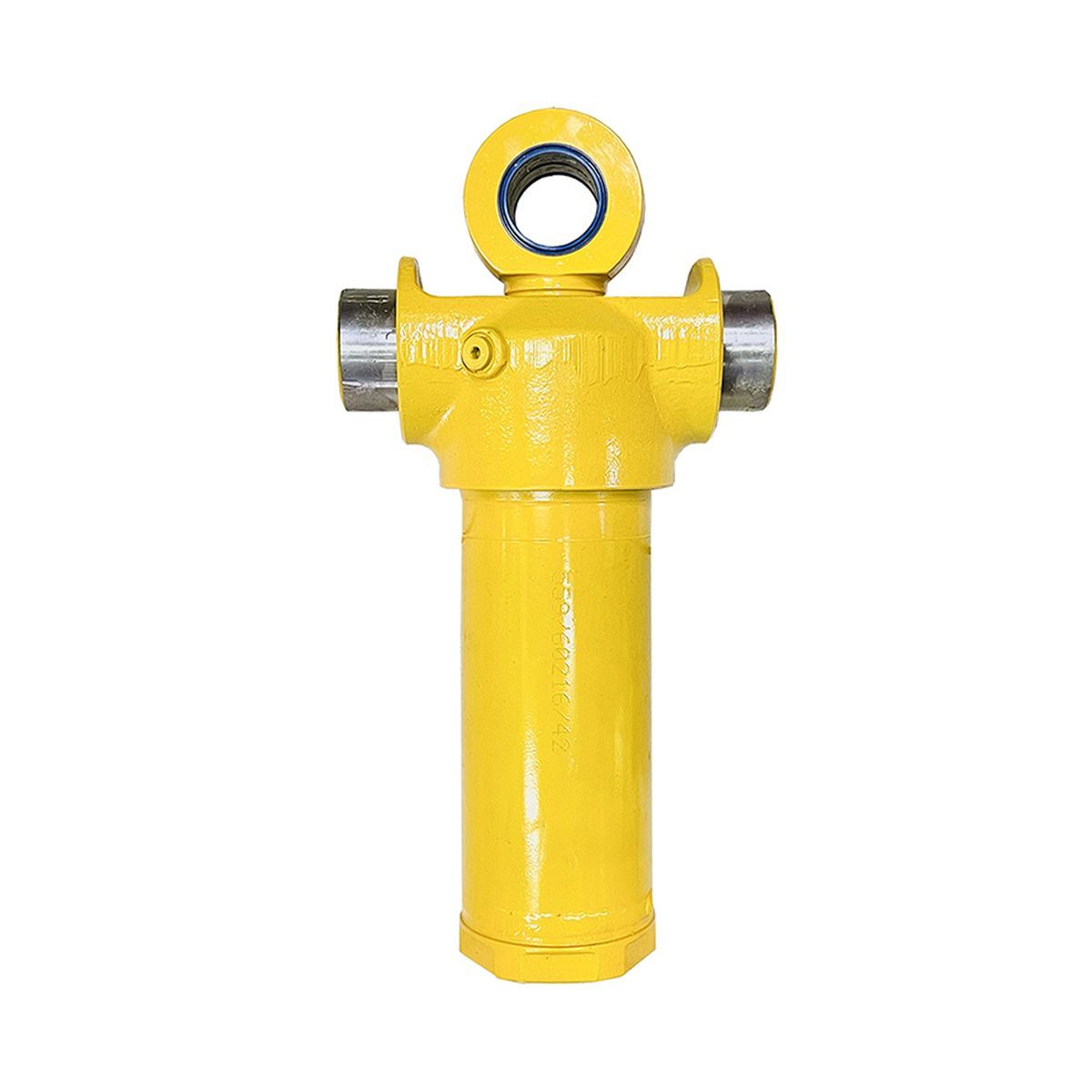

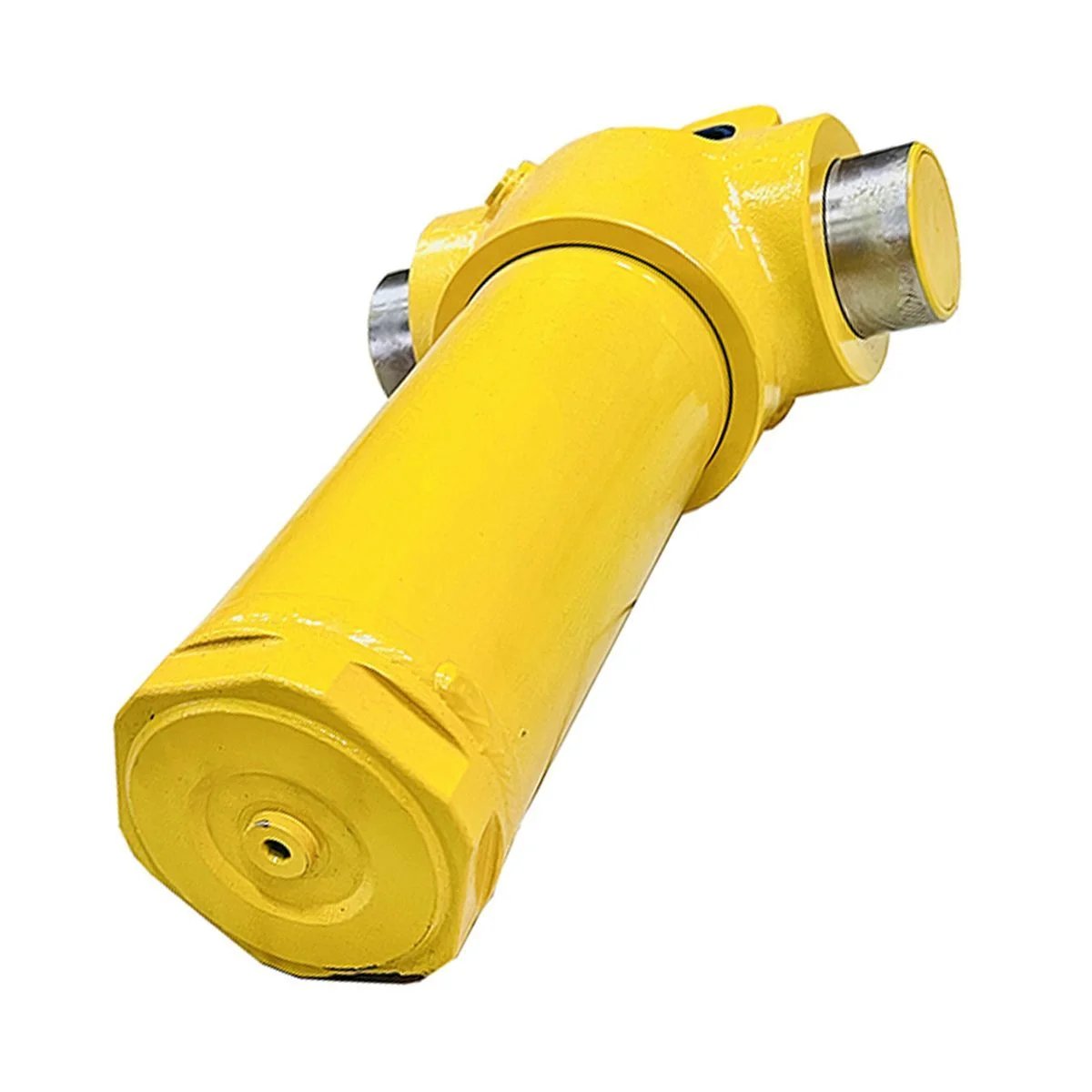

Гидроцилиндр поворота задней стрелы 559/60215, 559/60216, 559/60191, 559/60192 Ceylan — назначение и устройство
Описание и область применения
Гидроцилиндр поворота задней стрелы 559/60215, 559/60216, 559/60191, 559/60192 (аналог Ceylan) применяется на экскаваторах-погрузчиках JCB для управления поворотом задней (основной) стрелы. Этот гидроцилиндр выполняет функцию перемещения стрелы влево-вправо, обеспечивая высокую маневренность и точность работы машины. Благодаря надежной конструкции и качественным материалам, данный элемент гарантирует длительную эксплуатацию и минимальное время простоя техники.
Основные характеристики и артикула
- Оригинальные номера: 559/60215, 559/60216, 559/60191, 559/60192
- Производитель/аналог: Ceylan
- Применение: для экскаваторов-погрузчиков JCB с центральным креплением стрелы (Centremount)
- Диаметр цилиндра: 100 х 60 мм
Преимущества использования
- Повышенная надежность и долговечность конструкции
- Совместимость с техникой JCB различных моделей
- Качественные материалы и износостойкие уплотнители
- Удобство в обслуживании и простая замена комплектующих
Конструкция и составные части
Гидроцилиндр состоит из корпуса, штока, поршня, набора уплотнителей, подшипников и вспомогательных элементов (крепёж, штуцеры, фиксаторы). Конструкция рассчитана на значительные радиальные и осевые нагрузки, возникающие при эксплуатации машины при дорожных, строительных и погрузочных работах.
Ниже приведён фрагмент схемы, на которой показаны основные составные части гидроцилиндра:
- Корпус цилиндра
- Шток
- Головка цилиндра
- Подшипники и втулки
- Уплотнительные элементы (ремкомплекты)
- Соединительные элементы (штуцеры, клипсы, шплинты)
- Крепёж и крепежные пластины

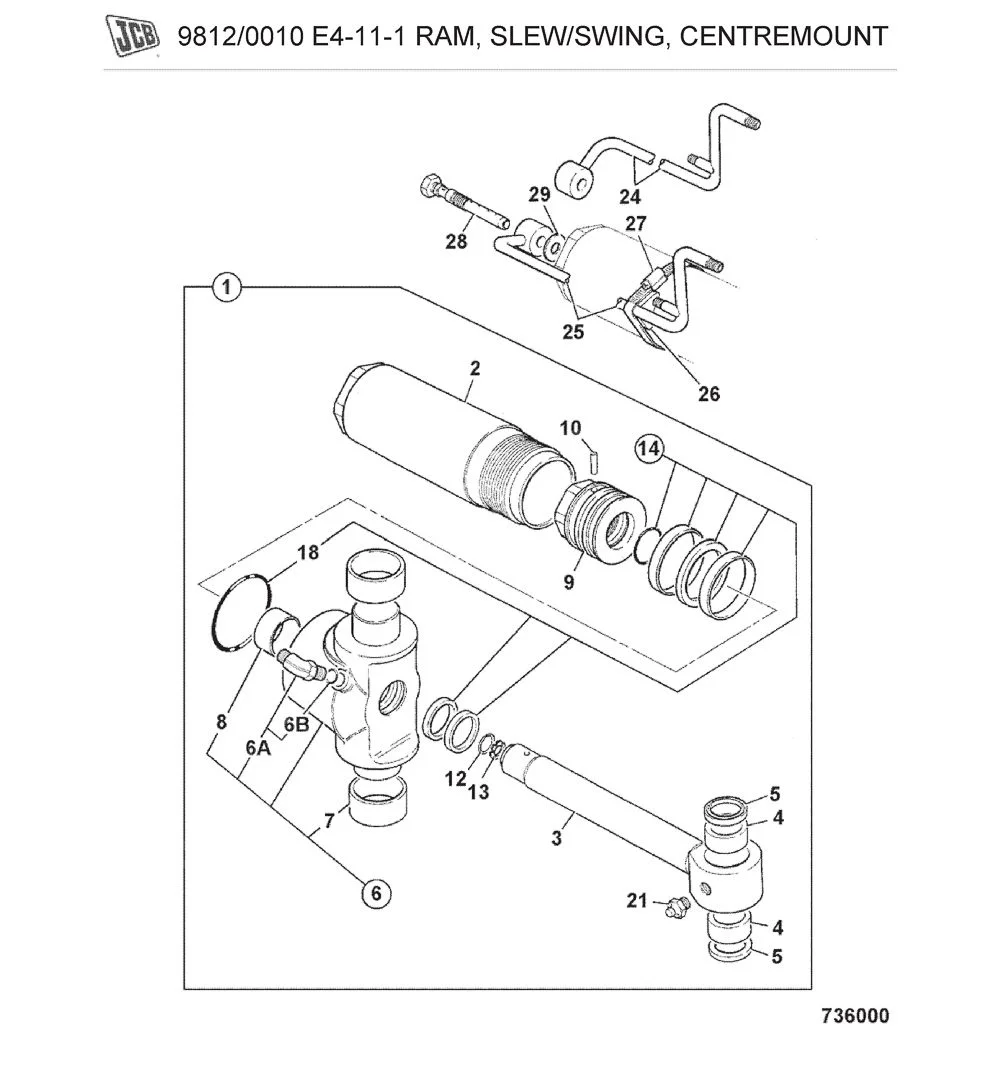

Иллюстрация устройства по схеме
На представленной схеме хорошо видно комплексное устройство гидроцилиндра: корпус, внутренняя часть с подшипниками и уплотнителями, а также элементы крепления, обеспечивающие быструю замену или восстановление гидроузла.

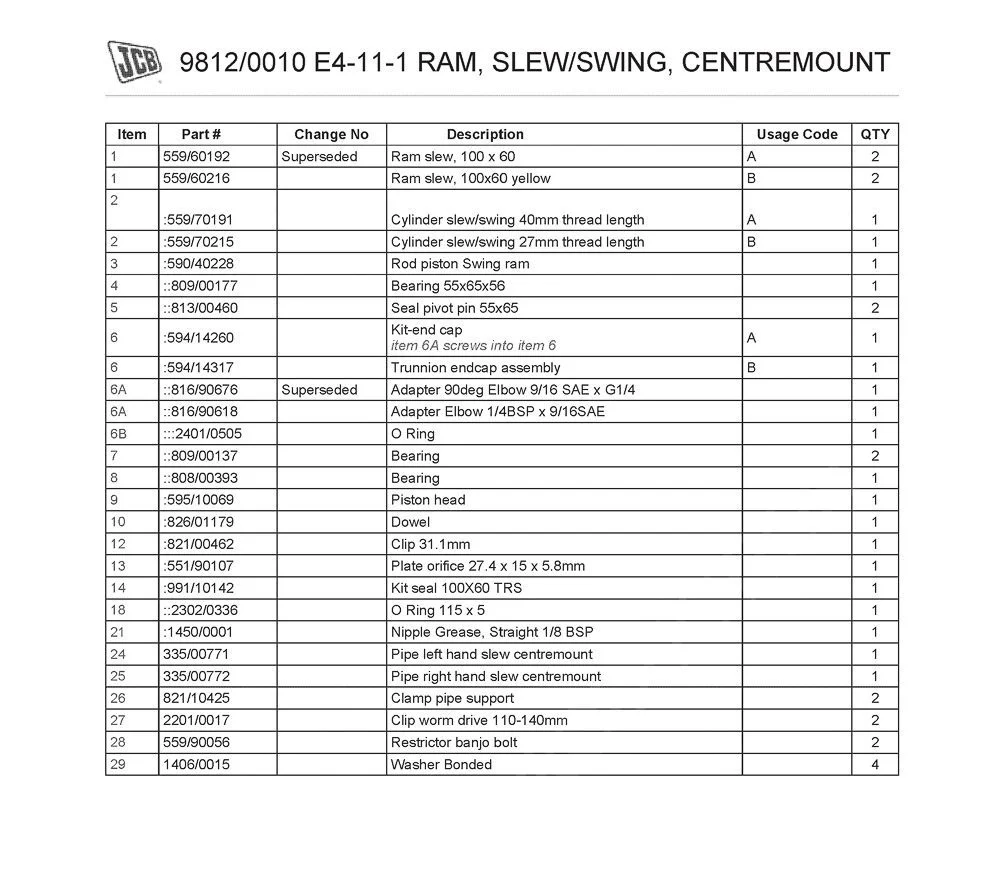

Таблица составных частей гидроцилиндра поворота стрелы JCB 559/60215, 559/60216, 559/60191, 559/60192:
| Item | Part # | Description | QTY | Описание |
|---|---|---|---|---|
| 1 | 559/60192 | Ram slew, 100 x 60 | 2 | 559/60192 Гидроцилиндр поворота, 100x60 |
| 1 | 559/60216 | Ram slew, 100x60 yellow | 2 | 559/60216 Гидроцилиндр поворота, 100x60 жёлтый |
| 2 | 559/70191 | Cylinder slew/swing 40mm thread length | 1 | 559/70191 Корпус цилиндра поворота/качания, резьба 40мм |
| 2 | 559/70215 | Cylinder slew/swing 27mm thread length | 1 | 559/70215 Корпус цилиндра поворота/качания, резьба 27мм |
| 3 | 590/40228 | Rod piston Swing ram | 1 | 590/40228 Шток поршня гидроцилиндра качания |
| 4 | 809/00177 | Bearing 55x65x56 | 1 | 809/00177 Подшипник 55x65x56 |
| 5 | 813/00460 | Seal pivot pin 55x65 | 2 | 813/00460 Уплотнение шкворня 55x65 |
| 6 | 594/14260 | Kit-end cap | 1 | 594/14260 Концевой комплект |
| 6 | 594/14317 | Trunnion endcap assembly | 1 | 594/14317 Концевая заглушка (сборка) с цапфой |
| 6A | 816/90676 | Adapter 90deg Elbow 9/16 SAE x G1/4 | 1 | 816/90676 Угловой адаптер 90°, 9/16 SAE x G1/4 |
| 6A | 816/90618 | Adapter Elbow 1/4BSP x 9/16SAE | 1 | 816/90618 Угловой адаптер 1/4BSP x 9/16SAE |
| 6B | 2401/0505 | O Ring | 1 | 2401/0505 Уплотнительное кольцо |
| 7 | 809/00137 | Bearing | 2 | 809/00137 Подшипник |
| 8 | 808/00393 | Bearing | 1 | 808/00393 Подшипник |
| 9 | 595/10069 | Piston head | 1 | 595/10069 Головка поршня |
| 10 | 826/01179 | Dowel | 1 | 826/01179 Штифт |
| 12 | 821/00462 | Clip 31.1mm | 1 | 821/00462 Клипса 31,1мм |
| 13 | 551/90107 | Plate orifice 27.4 x 15 x 5.8mm | 1 | 551/90107 Пластина-орифис 27,4 x 15 x 5,8мм |
| 14 | 991/0142 | Kit seal 100X60 TRS | 1 | 991/0142 Ремкомплект уплотнений 100x60 TRS |
| 18 | 2302/0336 | O Ring 115 x 5 | 1 | 2302/0336 Уплотнительное кольцо 115x5 |
| 21 | 1450/0001 | Nipple Grease, Straight 1/8 BSP | 1 | 1450/0001 Смазочный штуцер прямой 1/8 BSP |
| 24 | 335/00771 | Pipe left hand slew centremount | 1 | 335/00771 Трубка левого поворота, центральное крепление |
| 25 | 335/00772 | Pipe right hand slew centremount | 1 | 335/00772 Трубка правого поворота, центральное крепление |
| 26 | 821/10425 | Clamp pipe support | 2 | 821/10425 Крепление - хомут трубопровода |
| 27 | 2201/0017 | Clip worm drive 110-140mm | 2 | 2201/0017 Хомут червячный 110-140мм |
| 28 | 559/90056 | Restrictor banjo bolt | 2 | 559/90056 Болт-ограничитель с тангенциальным забором |
| 29 | 1406/0015 | Washer Bonded | 4 | 1406/0015 Прокладка комбинированная |
Разбор типовых комплектующих
- Цилиндр с резьбовой головкой (100х60 мм)
- Поршень штока
- Подшипники (в зависимости от варианта исполнения)
- Уплотнительные кольца и ремкомплекты для 100x60 TRS
- Штуцеры для смазки и фитинги под различный угол
- Крепёжные элементы, в т.ч. шайбы и шплинты
Замена и техническое обслуживание
Регулярная проверка состояния гидроцилиндра, а также своевременная замена изношенных уплотнительных элементов, подшипников и смазочных фитингов значительно продлевают срок службы механизма и минимизируют потери времени из-за неожиданного выхода из строя.
Заключение
Гидроцилиндры поворота задней стрелы с артикулами 559/60215, 559/60216, 559/60191, 559/60192 Ceylan — ключевые элементы гидравлической системы экскаваторов-погрузчиков JCB, обеспечивающие плавную и надежную работу стрелы при интенсивных нагрузках. Разборная конструкция и наличие в продаже всех составных частей позволяют быстро провести любой ремонт с минимальными затратами времени и средств.
