Гидроцилиндр рукояти стрелы 3CX 559/60229, 559/60230, 559/60163, 559/60172 TMP А

Гидроцилиндр рукояти стрелы JCB 3CX 559/60229, 559/60230, 559/60163, 559/60172 TMP

Полное экспертное описание и руководство по подбору и установке

Назначение гидроцилиндра и его роль в конструкции JCB 3CX

Гидроцилиндр рукояти стрелы — ключевой компонент рабочей гидравлики экскаваторов-погрузчиков JCB 3CX. Этот узел напрямую отвечает за выдвижение и втягивание рукояти (dipper), выполнение основных операций по копанию, поднятию и манипулированию тяжелыми грузами. Модели гидроцилиндров с артикулами 559/60229, 559/60230, 559/60163, 559/60172 (TMP) полностью совместимы со стандартными модификациями JCB 3CX согласно спецификации производителя.

Благодаря использованию оригинального узла обеспечиваются:

• Стабильная плавная работа механизма;
• Оптимальное распределение рабочей нагрузки;
• Надёжная герметичность и максимальный ресурс без преждевременного износа.

Конструктивные особенности на основе изображения

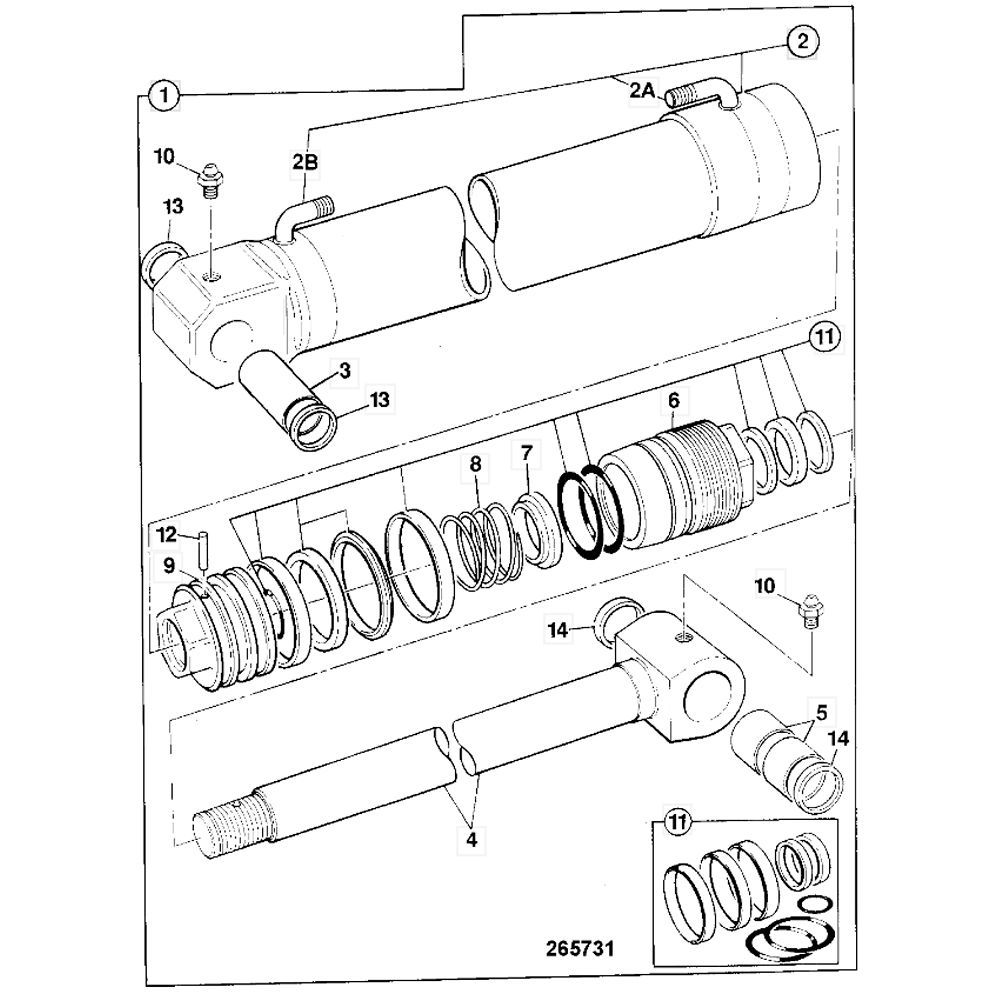

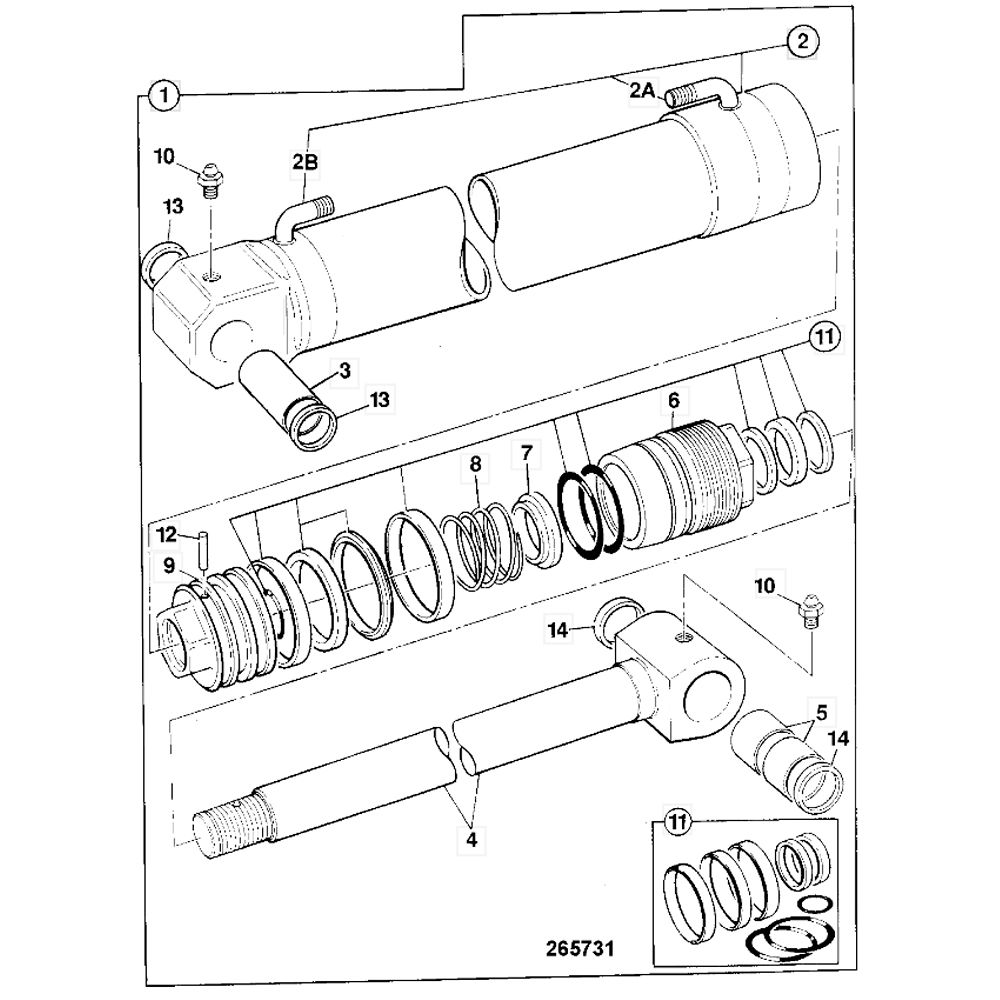

На чертеже и взрыв-схеме гидроцилиндра показаны его основные элементы: цилиндр, поршень, шток, набор сальников и уплотнений, вкладыши, направляющие и крепёжные компоненты. Четкая инженерная проработка и структурное разделение каждой детали гарантируют простоту диагностики и минимизацию времени при разборке/сборке цилиндра.

Ключевые элементы гидроцилиндра:

• Рабочий цилиндр с увеличенной износостойкостью (поз. 1, 2);
• Уплотнительные комплекты, адаптированные под рабочее давление (поз. 6, 7, 11);
• Поршневой шток, рассчитанный под большие нагрузки (поз. 3);
• Защитные вкладыши и подшипники (поз. 4, 5);
• Специальные прокладки и смазки для продления срока службы (поз. 13, 14).

Распространённые эксплуатационные проблемы, методы диагностики и типовые ошибки

В условиях интенсивной эксплуатации JCB 3CX (например, на стройплощадках, в коммунальном хозяйстве или карьерах) одного из основных факторов отказа гидроцилиндра становятся:

• износ уплотнений и сальников;
• механические повреждения штока;
• коррозия рабочего цилиндра из-за недостатка смазки;
• засорение гидролинии или попадание абразива.

Чек-лист для регулярного осмотра гидроцилиндра рукояти стрелы:

• Проверьте отсутствие следов течи масла вокруг уплотнений, торцевых поверхностей, соединений;
• Оцените рабочий ход (нет ли замедлений и рывков);
• Проверьте состояние хромированного слоя штока, ищите сколы и царапины;
• Осмотрите крепёжные элементы на предмет ослабления или износа;
• Удостоверьтесь в наличии смазки согласно регламенту эксплуатации.

Ошибка: использование неоригинальных/дешевых ремкомплектов, запоздалая замена фильтров, отсутствие сезонной диагностики зачастую приводит к скорому выходу из строя дорогостоящих элементов.

Схема диагностики и таблица: причины и последствия неисправностей

Таблица составных частей с изображения

Выбор запасных частей: рекомендации и памятка

Выполняя профилактику или замену деталей в гидроцилиндре рукояти JCB 3CX, всегда используйте только оригинальные или полностью совместимые сертифицированные гидроцилиндры и ремкомплекты. Оригинальные запчасти выпускаются с учетом технических характеристик «jcb 3cx», имеют точную посадку, проходят многоуровневый контроль качества на заводах JCB.

Памятка оператору и механику:

• Перед установкой проверьте артикул и визуально сравните комплектующие с вышеприведённой схемой;
• Идеальные рекомендации по обслуживанию JCB 3CX всегда адаптируются под пробег/наработку и сезон;
• Любое сомнение по подбору детали — причина обратиться к профильным специалистам;
• При необходимости ремонта гидроцилиндра рукояти приобретайте полный комплект: цилиндр, ремкомплект, смазку и элементы навески;
• Соблюдайте интервалы сервисного обслуживания и своевременно обновляйте смазочные материалы.

Итог

Комплексный подход к сервису гидроцилиндров JCB — залог стабильной и производительной работы вашей техники. Четкое следование профилактическим процедурам, использование деталей по оригинальным артикулам 559/60229, 559/60230, 559/60163, 559/60172 и применение сертифицированных комплектующих существенно минимизирует риски поломок, продлевает срок службы всех механизмов.

Для квалифицированной консультации и заказа нужной позиции обратитесь в магазин вашего региона. Специалисты обеспечат правильный выбор и дадут индивидуальные рекомендации для вашей техники JCB.
