Набор разводки гидромолота 980/A6291 A

Набор разводки гидромолота 980/A6291: для максимальной эффективности навесного оборудования JCB

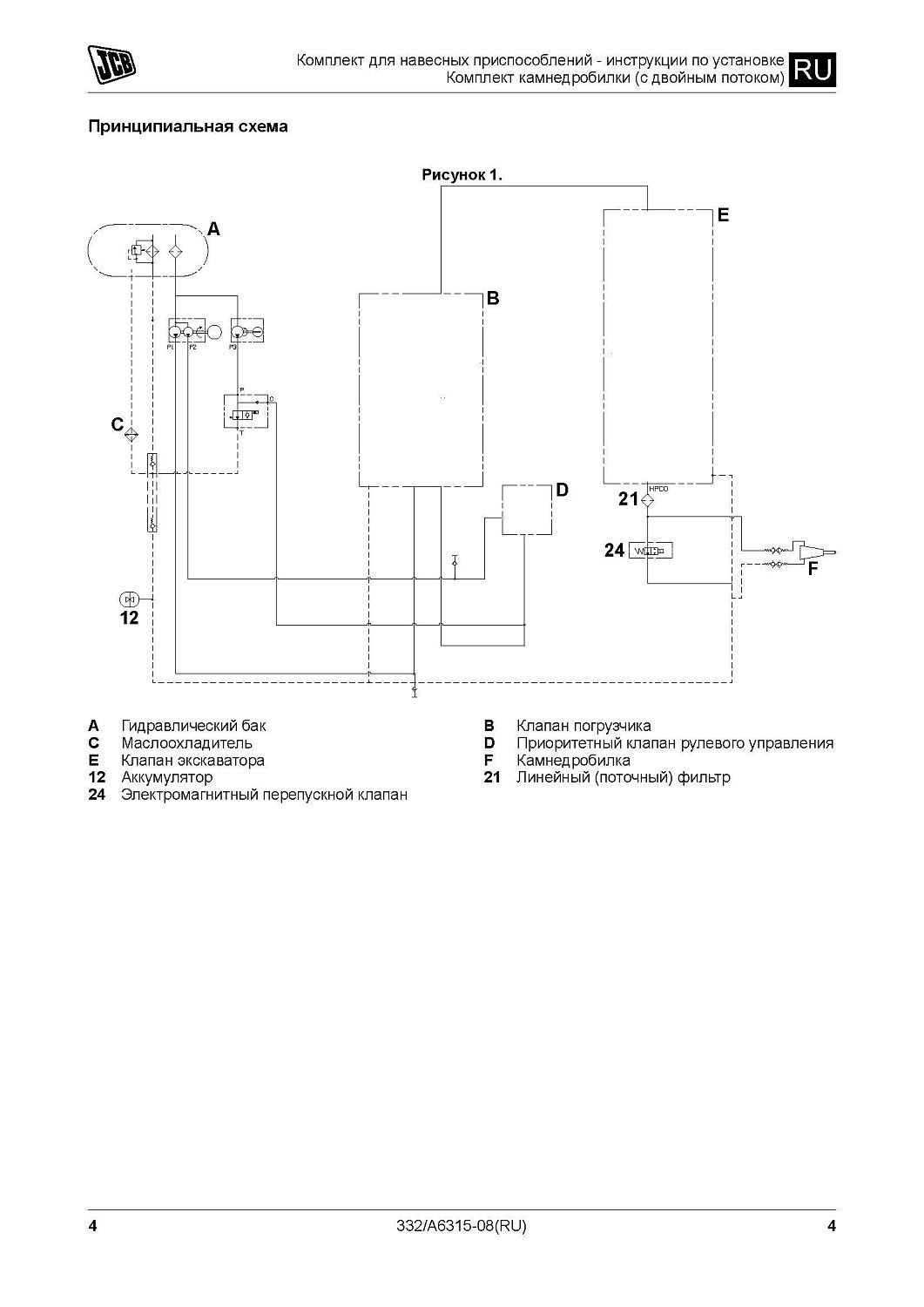

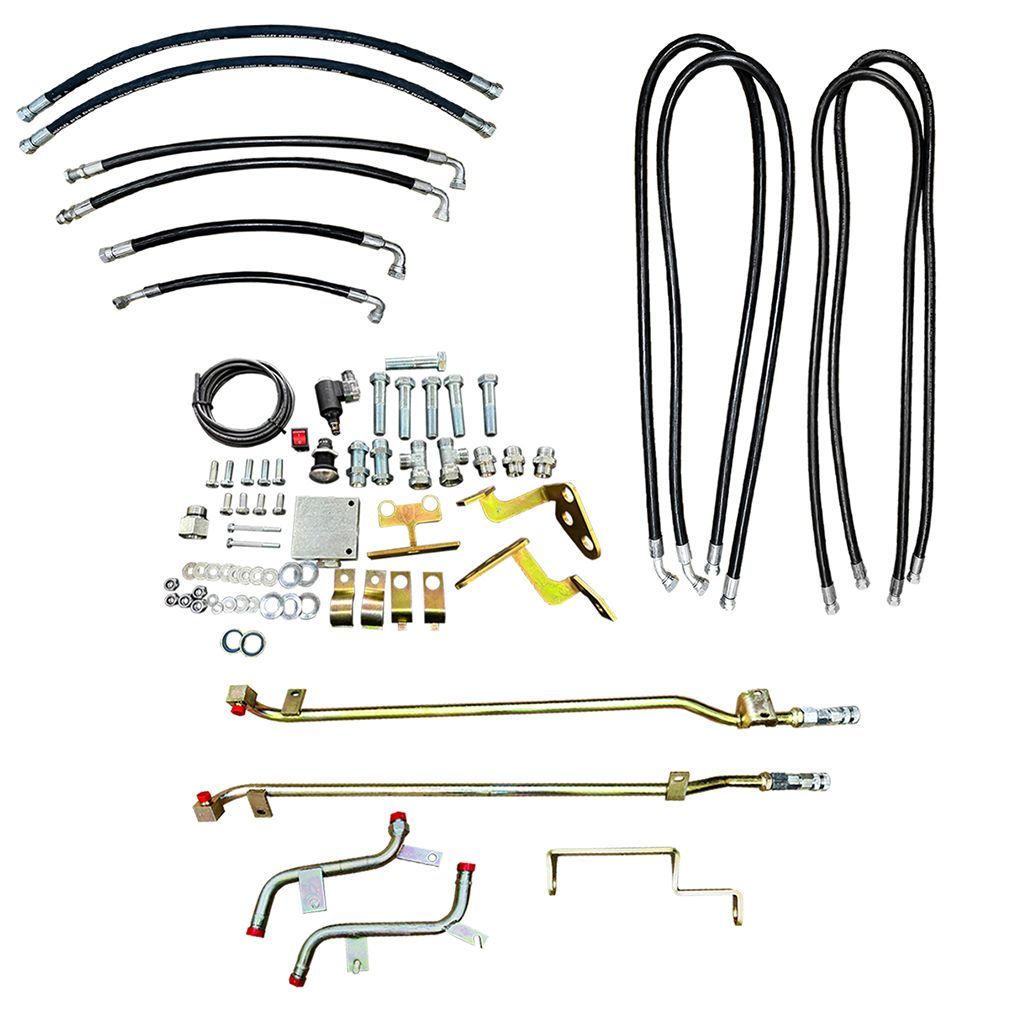

Комплект разводки гидромолота 980/A6291 специально разработан для быстрого обустройства гидролинии на обратную лопату-погрузчик JCB моделей 3CX и 4CX, адаптированной под камнедробилки и гидромолоты с двойным потоком. В комплекте собраны все необходимые элементы для подключения навесного гидравлического инструмента — от направляющих для шлангов и трубопроводов до оригинальных переходников, фильтров и деталей крепления. Функциональная разводка позволяет быстро подключить или заменить гидромолот без трудоемких доработок базовой машины, гарантируя пропускную способность и минимальное противодавление.

Инженерная структура и назначение комплекта

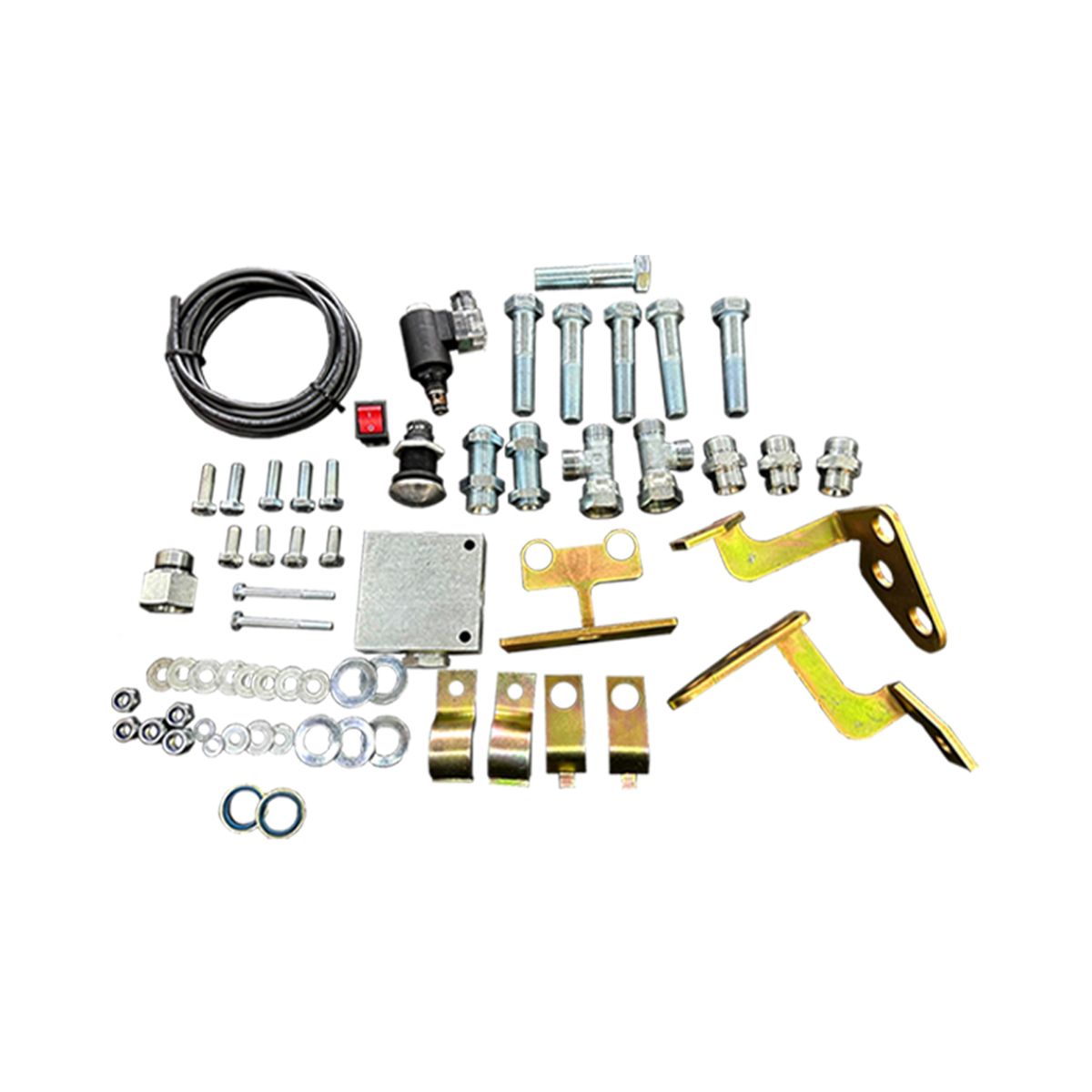

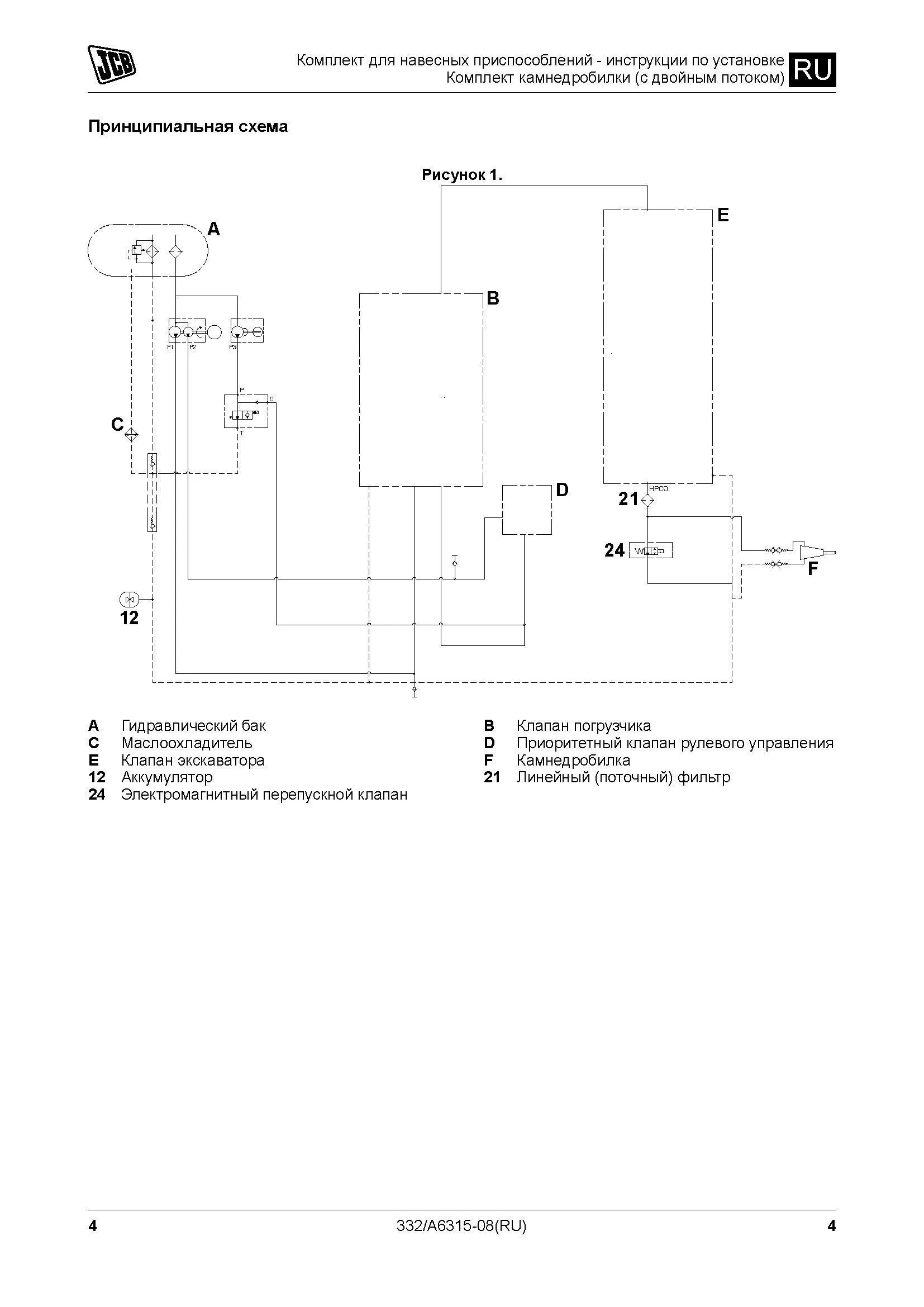

Набор содержит отдельные элементы для организации двух линий: подачи и обратки масла, включая:

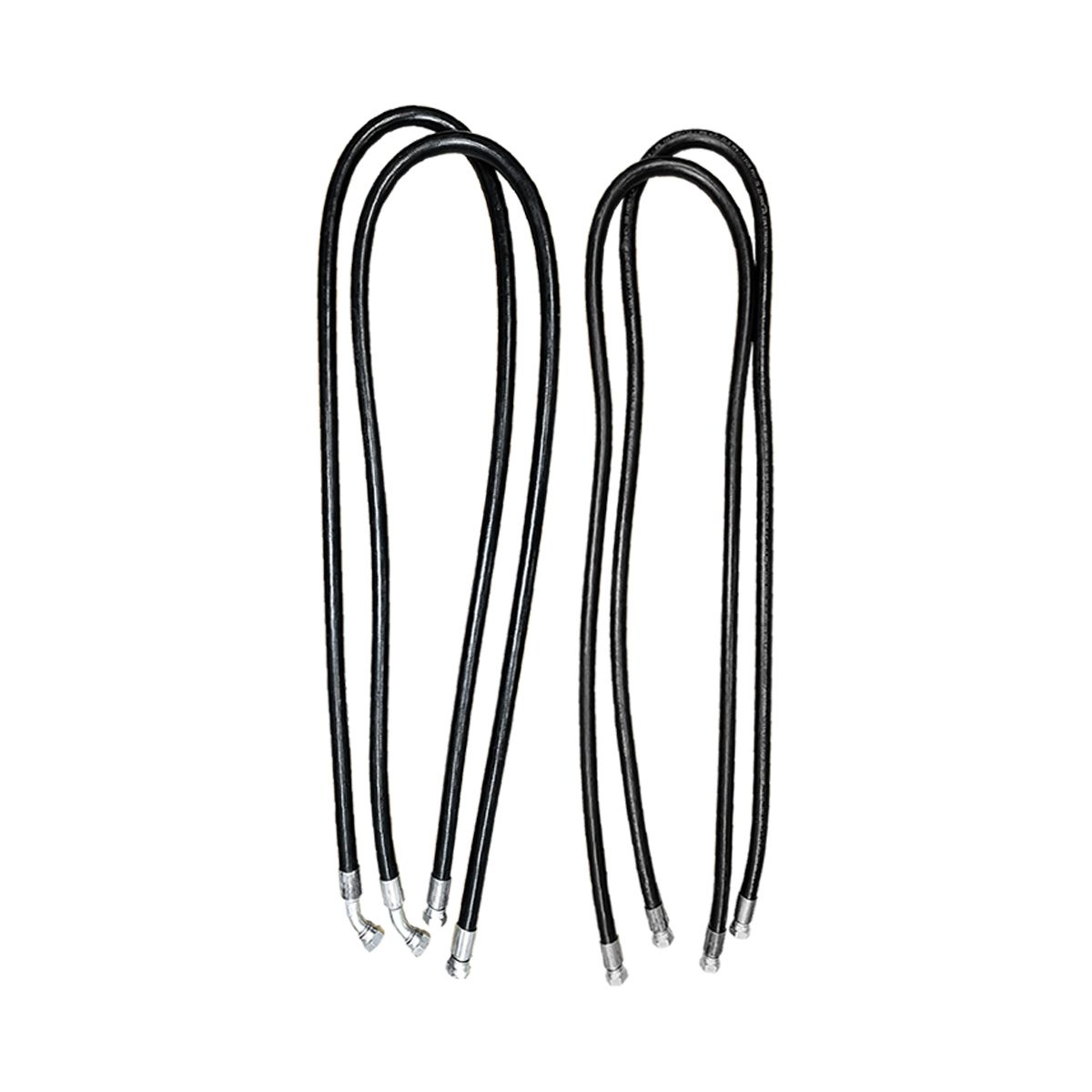

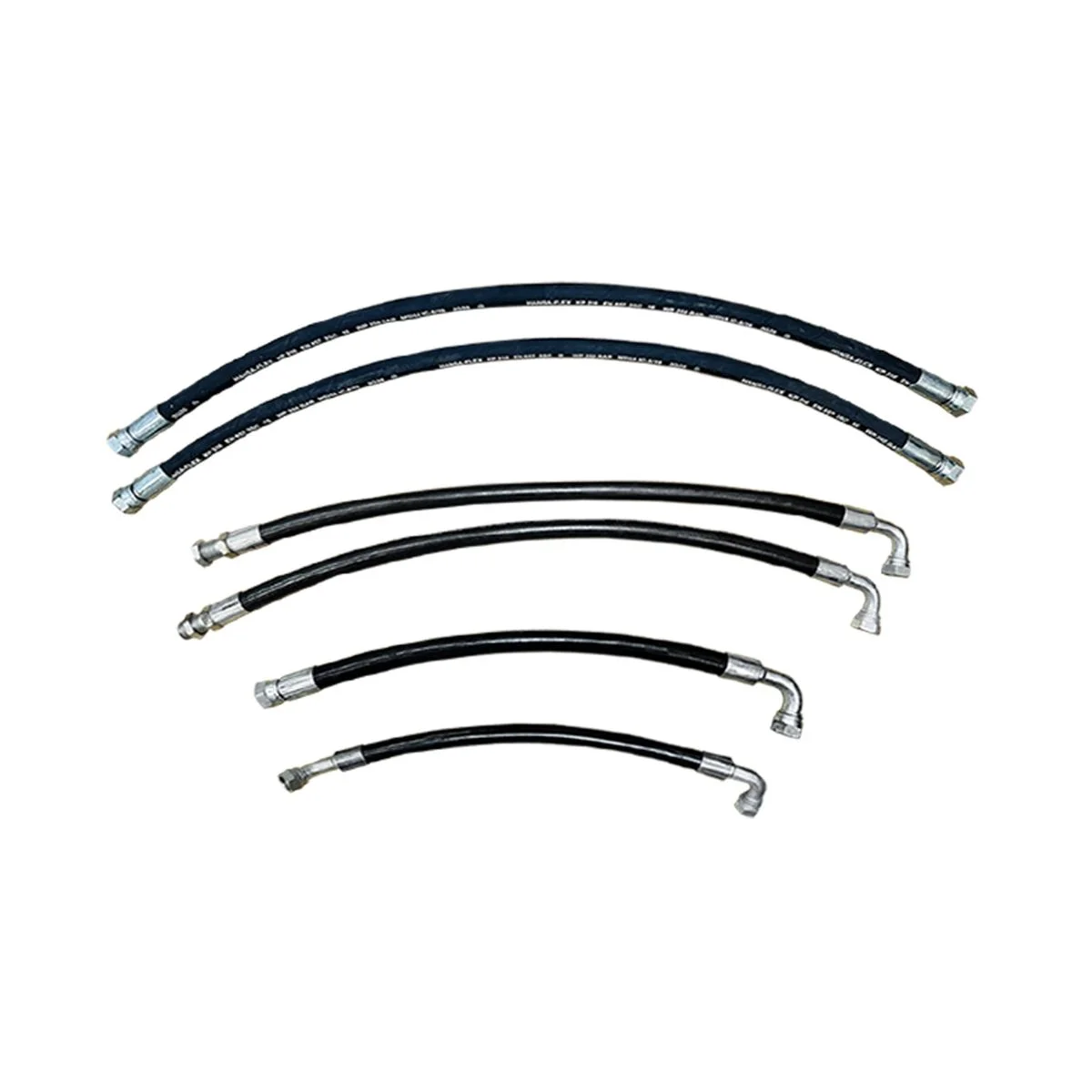

• Магистральные шланги (различных длин и диаметров 3/4" и 1/2" BSP),

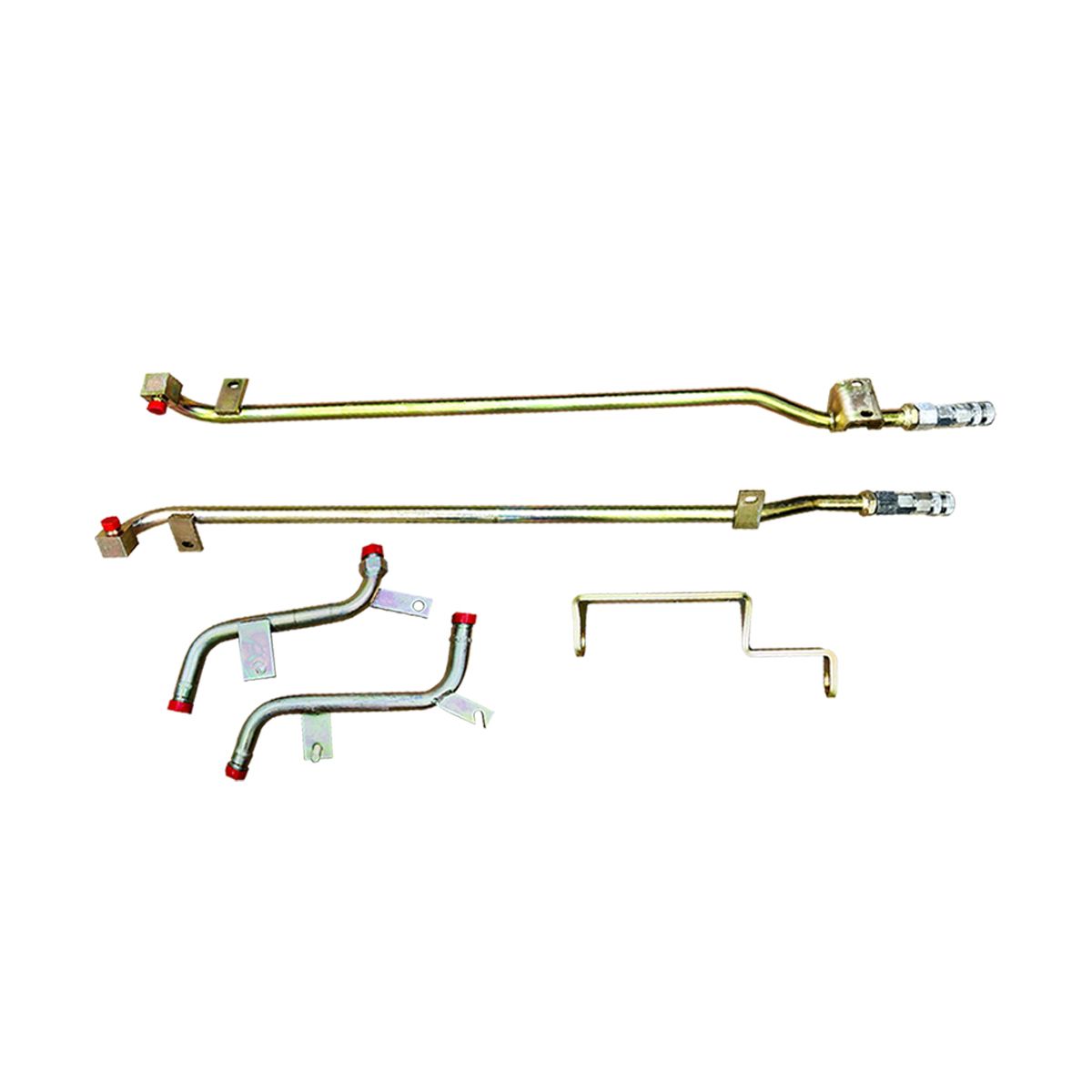

• Металлические трубопроводы с заводской гибкой пайкой и креплениями,
• Фильтры Magnom для предотвращения попадания загрязнений в систему,
• Переходники, тройники, конические и Е-образные стопорные кольца, болты и стандартные втулки,
• Быстроразъемные муфты с защитными колпачками,
• Комплект устройств крепления и направляющих для безопасной укладки и защиты рукавов,
• Электромагнитный и вспомогательный предохранительный клапан (ARV).

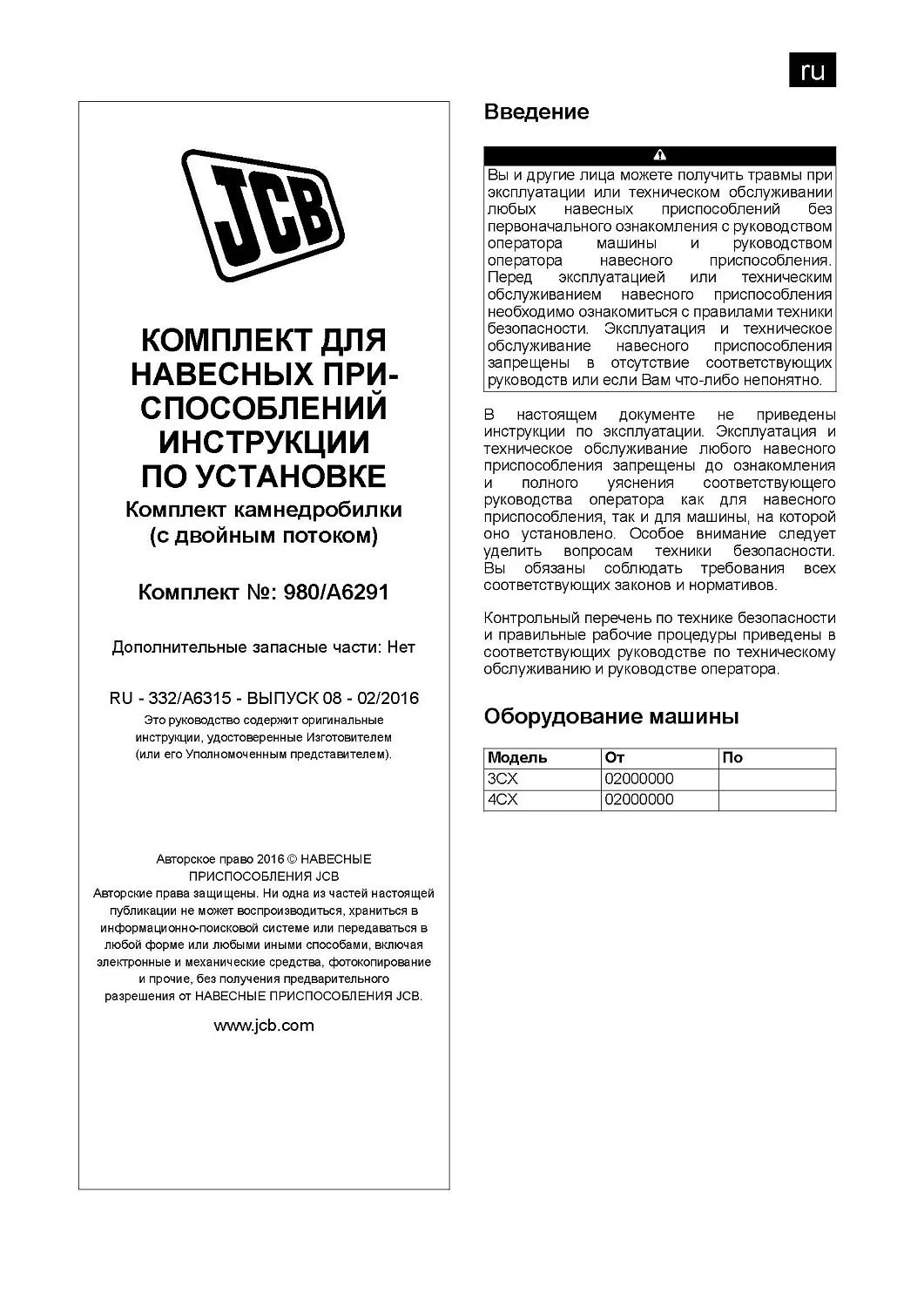

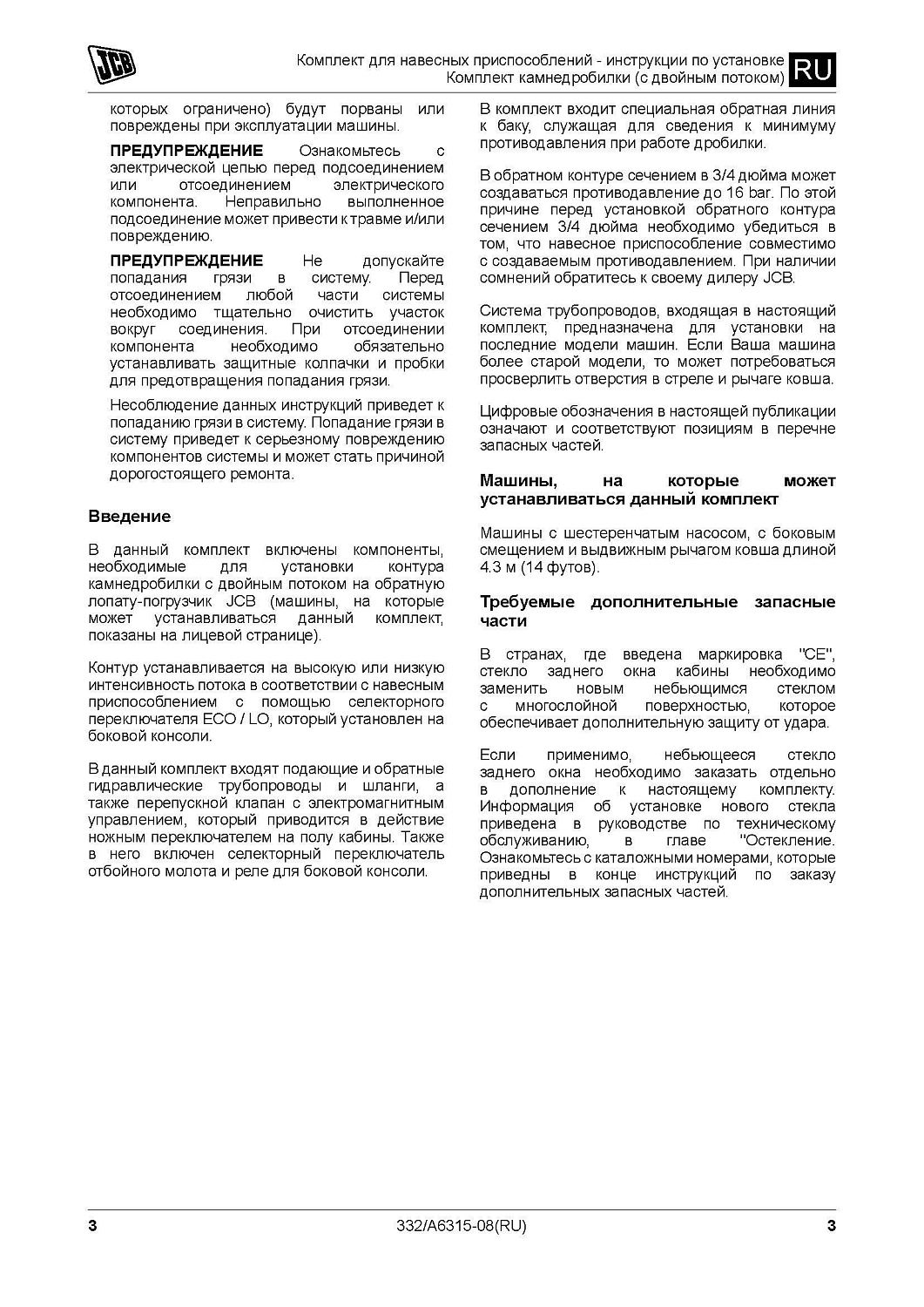

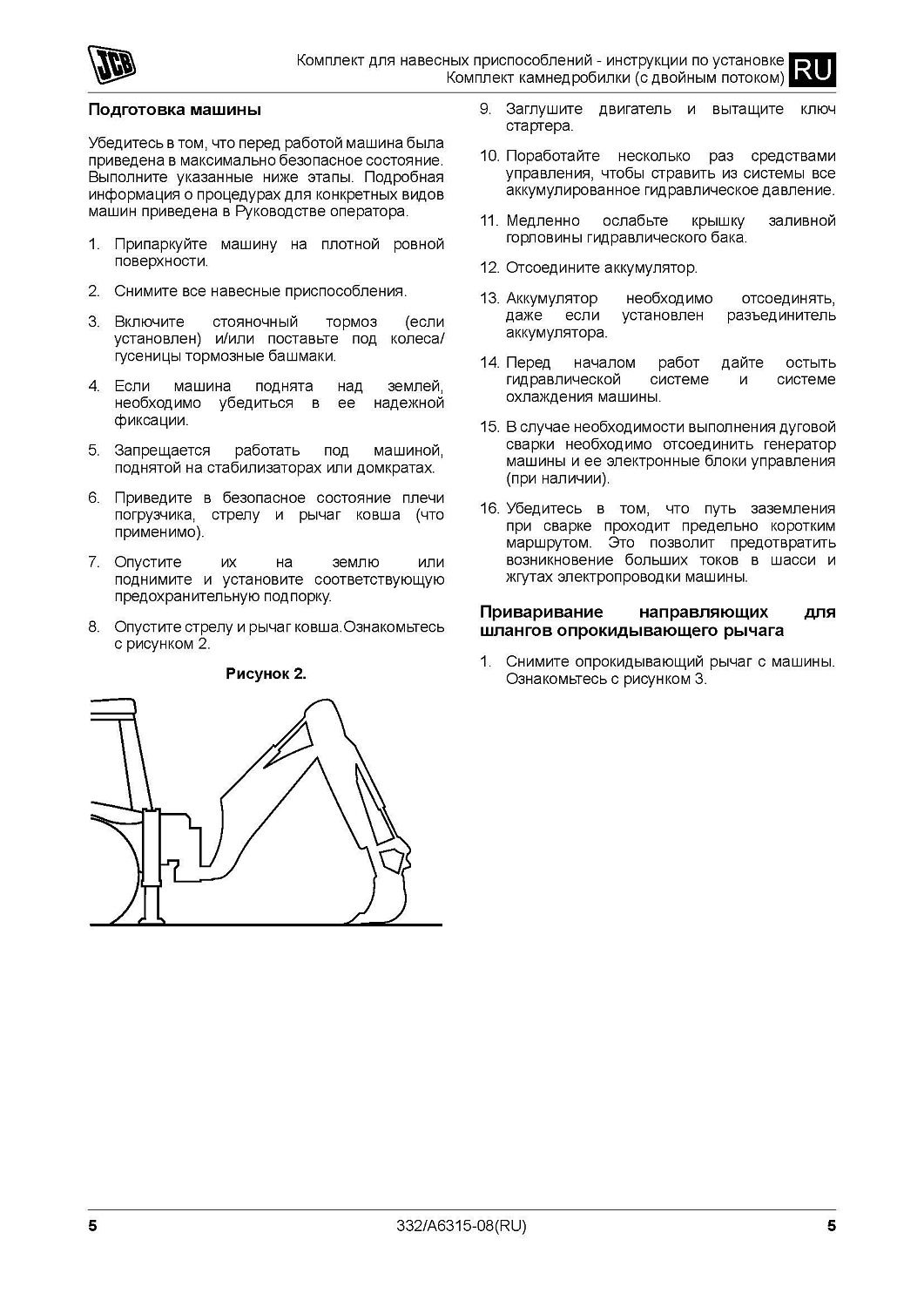

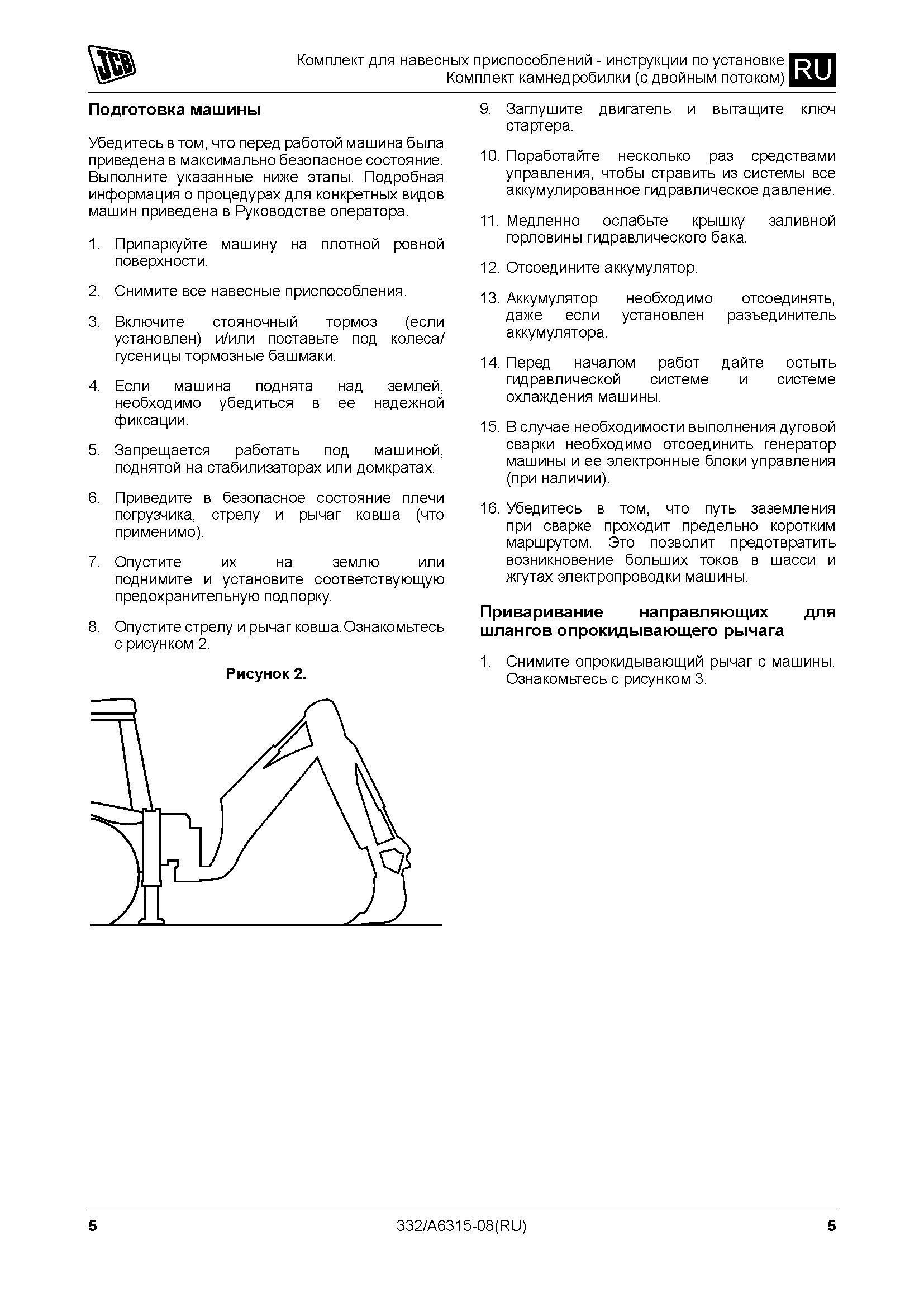

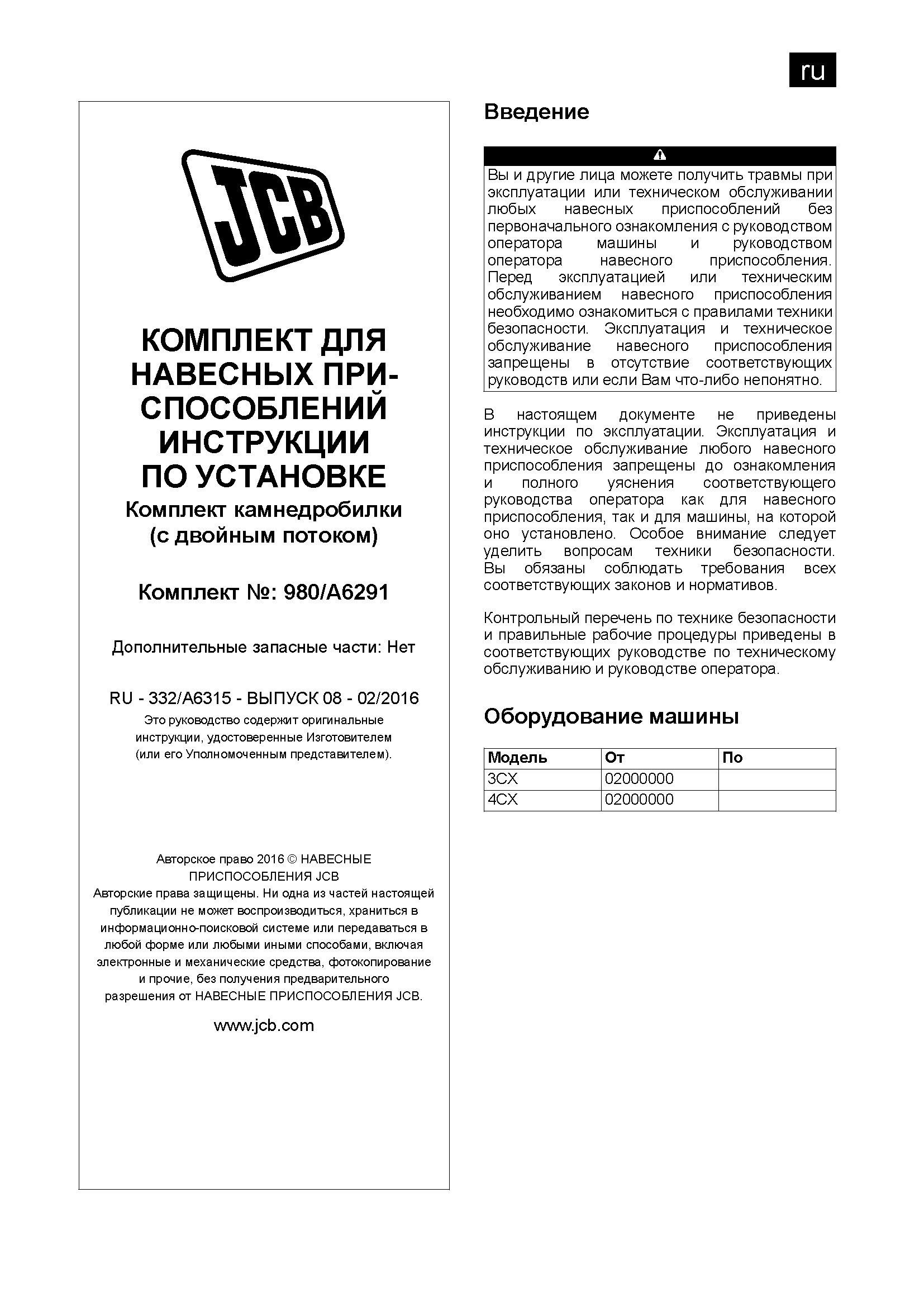

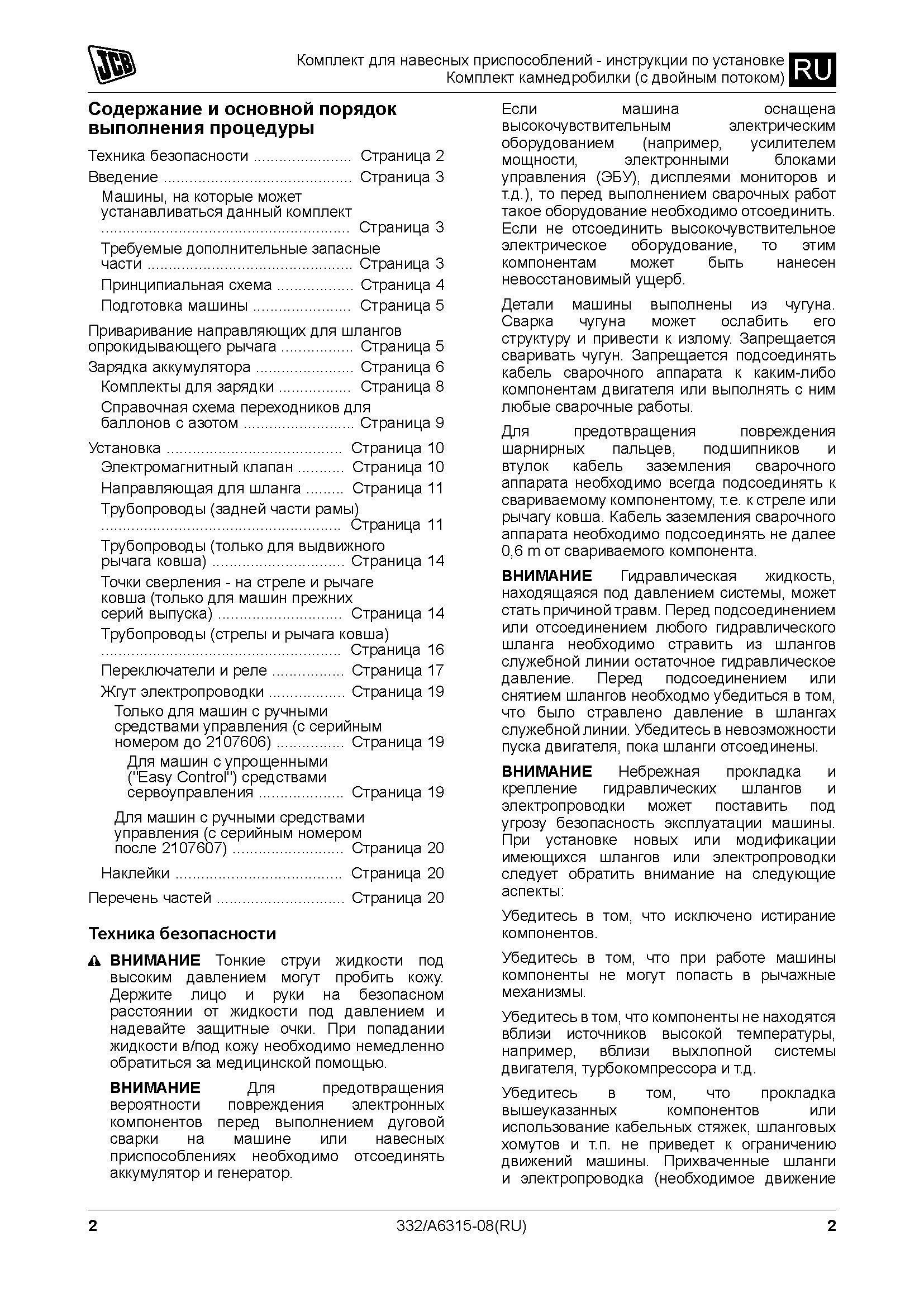

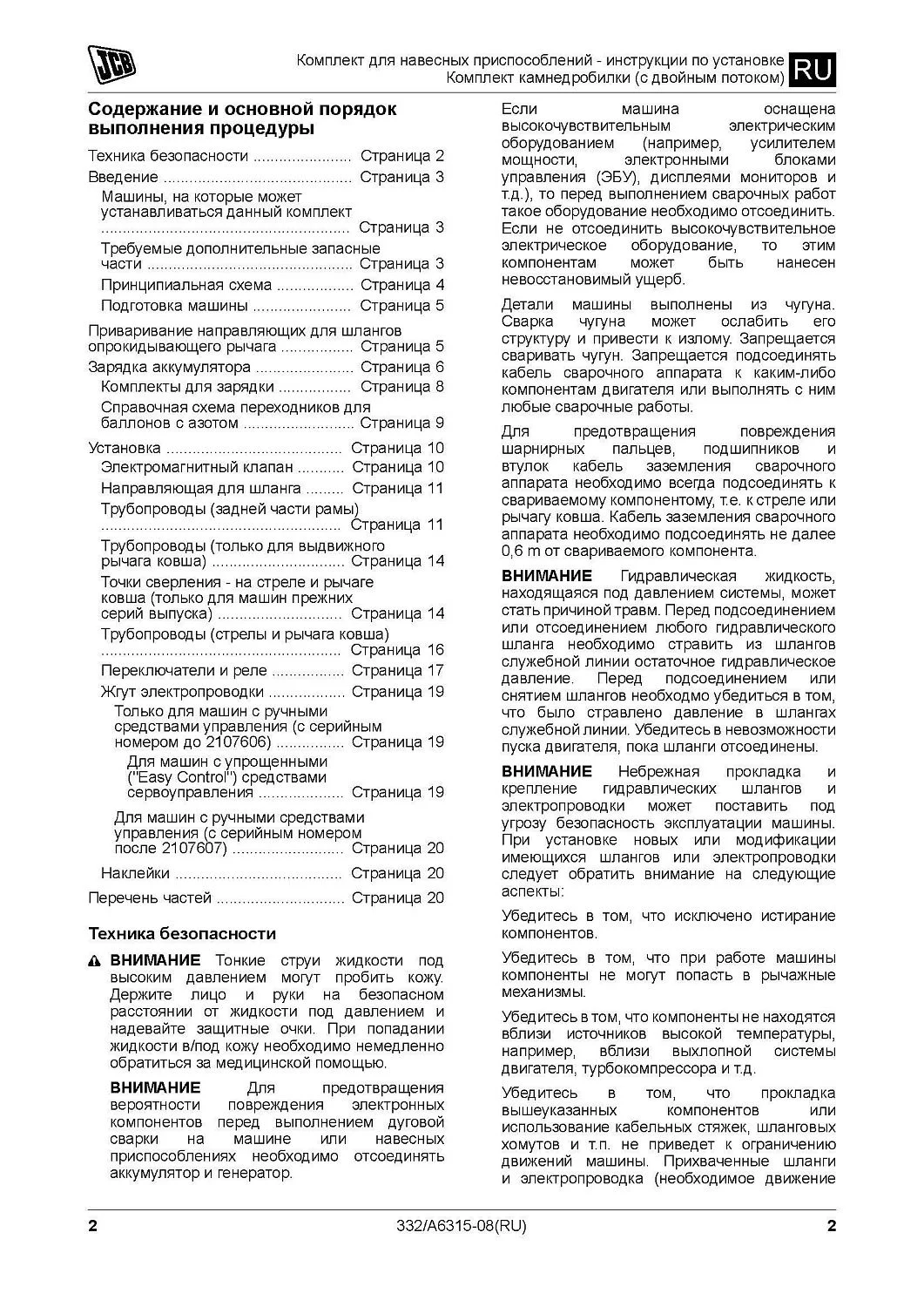

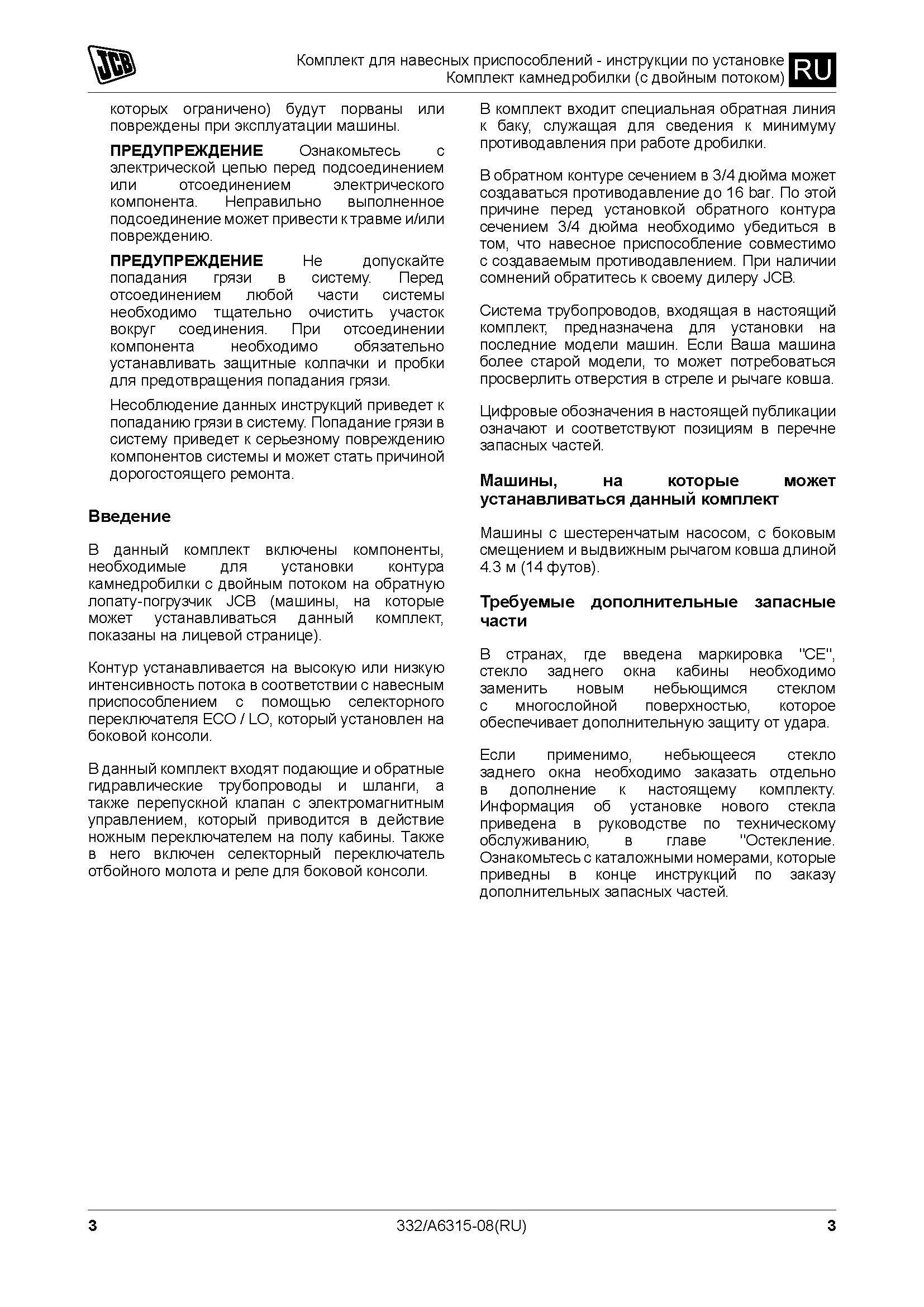

Проработанная инструкция по монтажу и маркировка обеспечивают простое комплексное внедрение комплекта даже на более ранние машины (с возможностью сверления установки доп. крепежа).

Комплект разводки: преимущества и особенности

• Позволяет реализовать два рабочих потока или организовать реверсивную схему для разных типов навесных инструментов.
• Надежно защищает систему от неконтролируемого скачка давления, гарантирует стабильность и безопасность работы оборудования на высоких режимах нагрузки.
• Все шланги проходят через направляющие и фиксируются штатными кронштейнами для предотвращения истирания и случайного повреждения.
• Встроенные фильтрационные узлы поддерживают чистоту рабочего масла, защищая тонкие компоненты гидросистемы и продлевая их ресурс.
• Электромагнитный клапан и ножной переключатель выведены на отдельные консоли для удобства эксплуатации.
• Заметные наклейки предупреждают оператора о параметрах системы и наличии противодавления.

Важные рекомендации и безопасность

Комплект гидроразводки гидромолота допускает установку только после изучения оригинальной инструкции и соблюдения требований техники безопасности:

• Подключение гидролиний производите только на обесточенной и сброшенной от остаточного давления системе.
• Перед монтажом убедитесь, что все места сопряжения очистены и защищены от попадания грязи.
• Все сварочные работы — только с отключённым аккумулятором и ЭБУ, заземление не далее 0,6 м от зоны сваривания.
• Проверьте, достаточно ли маневренного пространства для новых гидролиний, чтобы исключить лишние изгибы и натяжения, вызывающие усталостный износ.
• После монтажа рекомендована комплексная проверка герметичности и тестовый запуск гидромолота без нагрузки, с перекличкой по каждому контуру.

Применимость набора

Комплект совместим с большинством актуальных моделей JCB 3CX/4CX с боковым смещением и выдвижным рычагом ковша длиной до 4.3 м. Для машин более ранних выпусков потребуется установка дополнительных отверстий согласно заводской инструкции. Для территорий с регламентом ЕС необходимо менять заднее оконное стекло на предписанный многослойный вариант.

Таблица составных частей с изображения

Итоги

Комплект разводки гидромолота JCB 980/A6291 — профессиональное решение для безопасного и эффективного оснащения техники навесным оборудованием. Продуманная конструкция значительно сокращает время подготовки к работе, обеспечивает диагностику, чистоту и увеличенный срок службы всего гидравлического оборудования на объекте.
