Набор установочный SRS 980/A6450, 980/89510 JCB: профессиональное решение для плавности и устойчивости хода
Комплект системы плавного хода (SRS) 980/A6450, 980/89510 JCB предназначен для дооснащения и обслуживания погрузчиков JCB серий 3CX и 4CX — одного из самых технологичных решений для снижения вибраций, повышения стабильности движения с грузом и увеличения ресурса техники. Данная система гасит удары и раскачивания при проезде по неровной поверхности с полностью или частично загруженным ковшом, делая работу оператора комфортнее, а рабочий процесс производительнее.
Функции и назначение комплекта

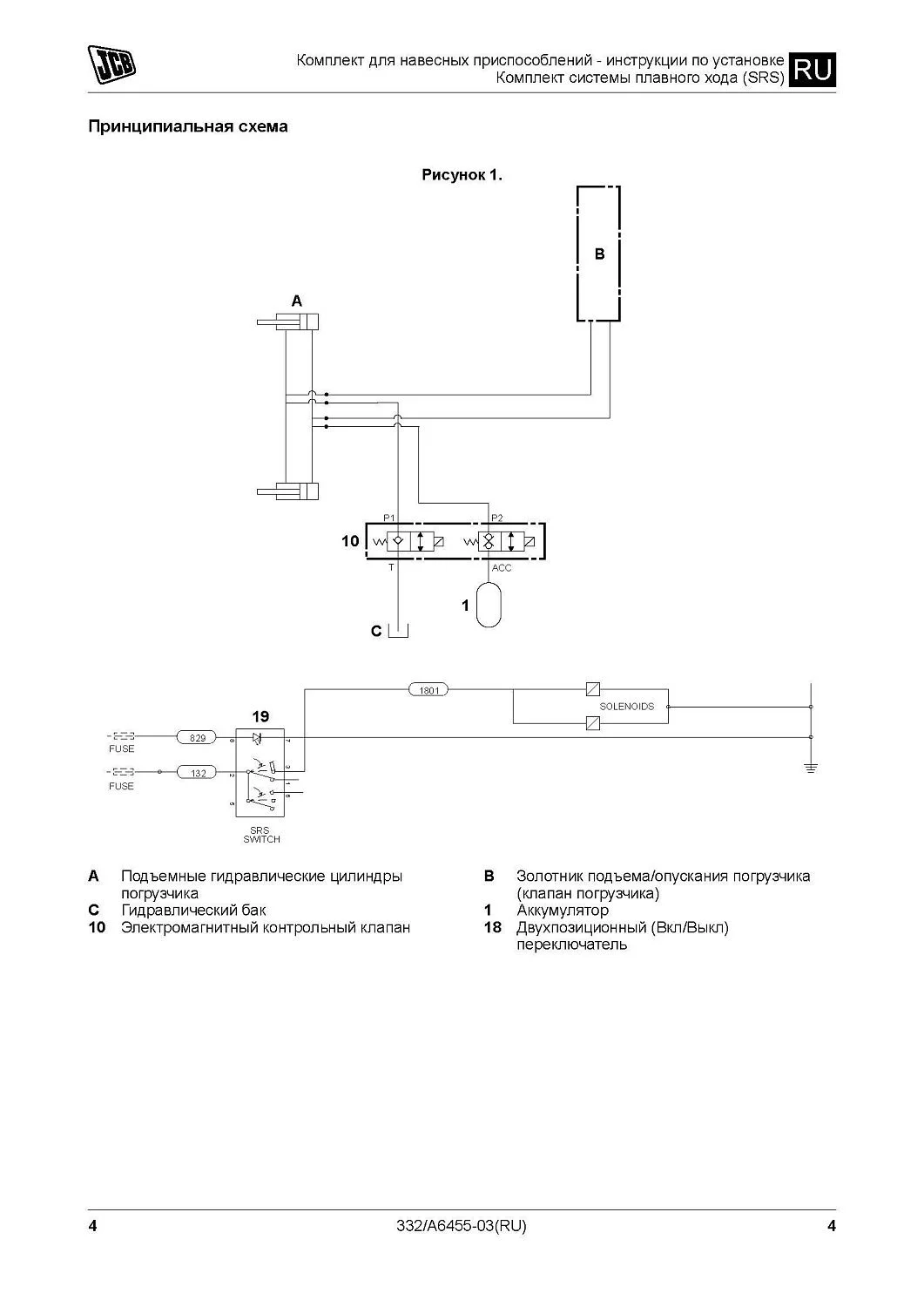

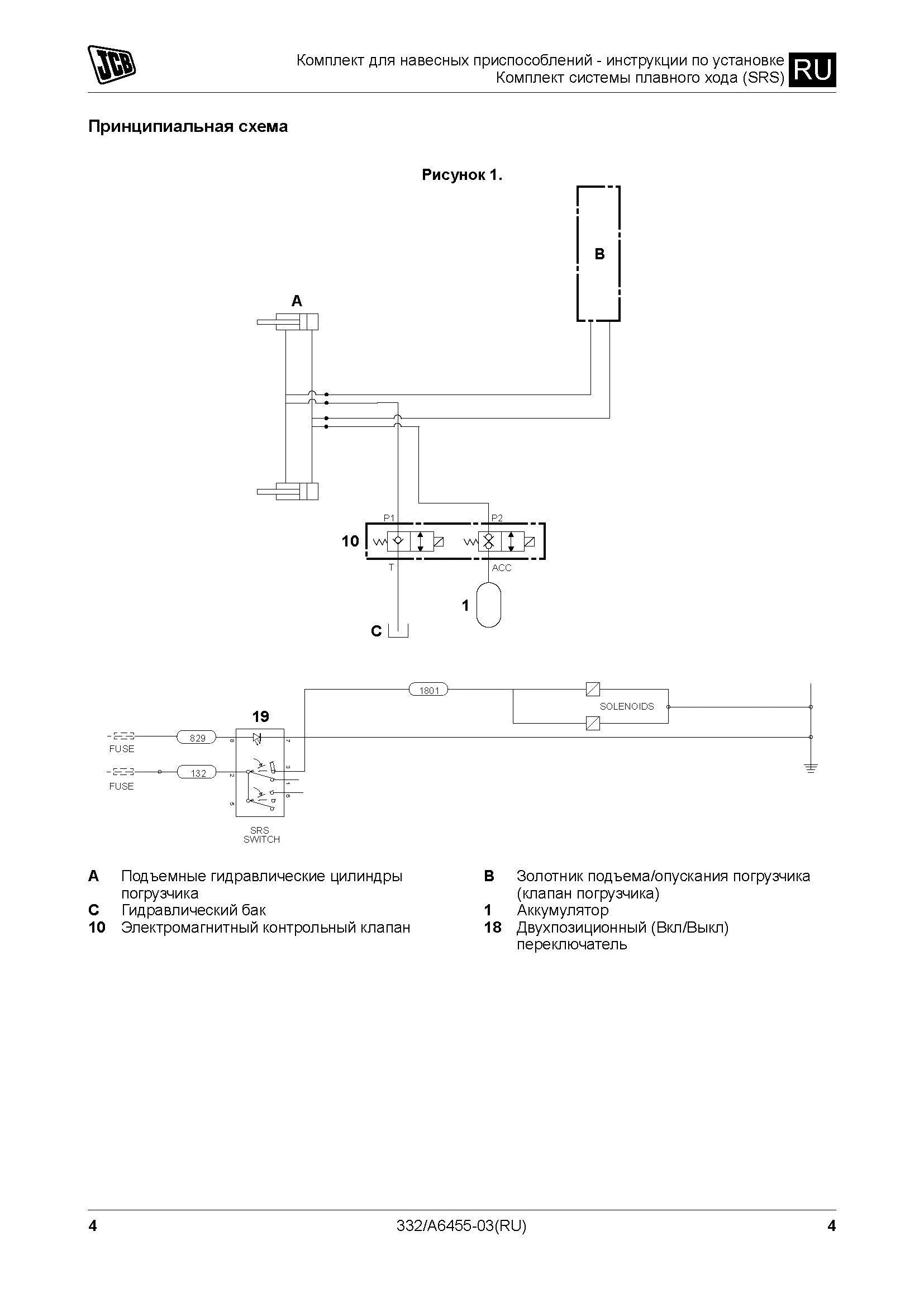

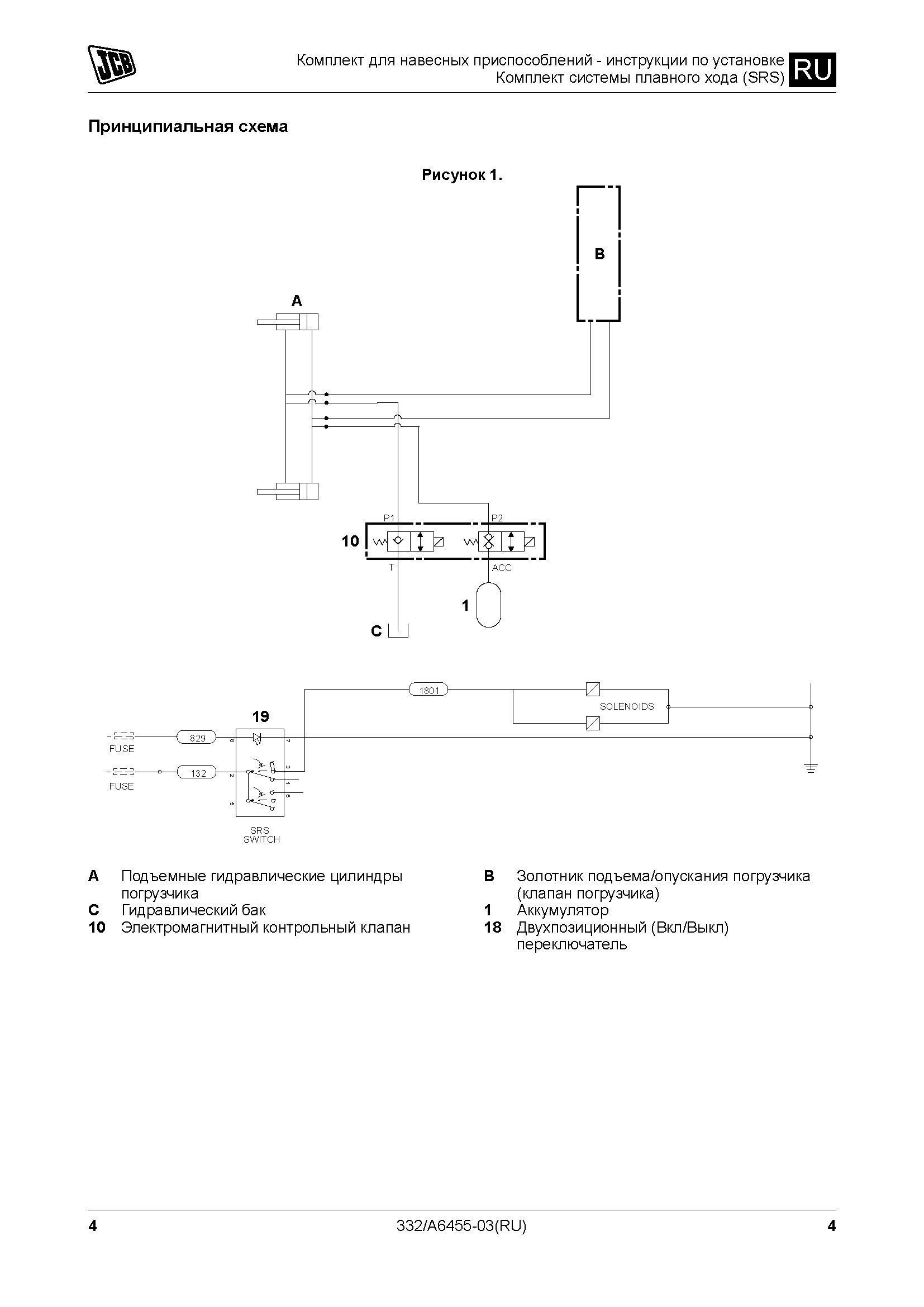

Комплект SRS служит для установки газогидравлической амортизационной системы на цепь подъёмных цилиндров погрузчика. В штатной гидросистеме SRS при движении техника поддерживается оригинальным аккумулятором и контрольным электромагнитным клапаном, которые подключаются последовательно в гидролинию подъема фронтального ковша. Давление в аккумуляторе индивидуализируется по массе ковша или потребности, что гарантирует максимальную производительность без риска раскачиваний и потерь маневренности.
Система SRS запускается и отключается комплексным, защищённым от рутины, переключателем на индивидуальной панели, что исключает ложные срабатывания и сбои. Особенность набора состоит в заводской полной совместимости, отсутствию необходимости доработок и наличию всех оригинальных инструкций от JCB.
Ключевые особенности набора SRS JCB

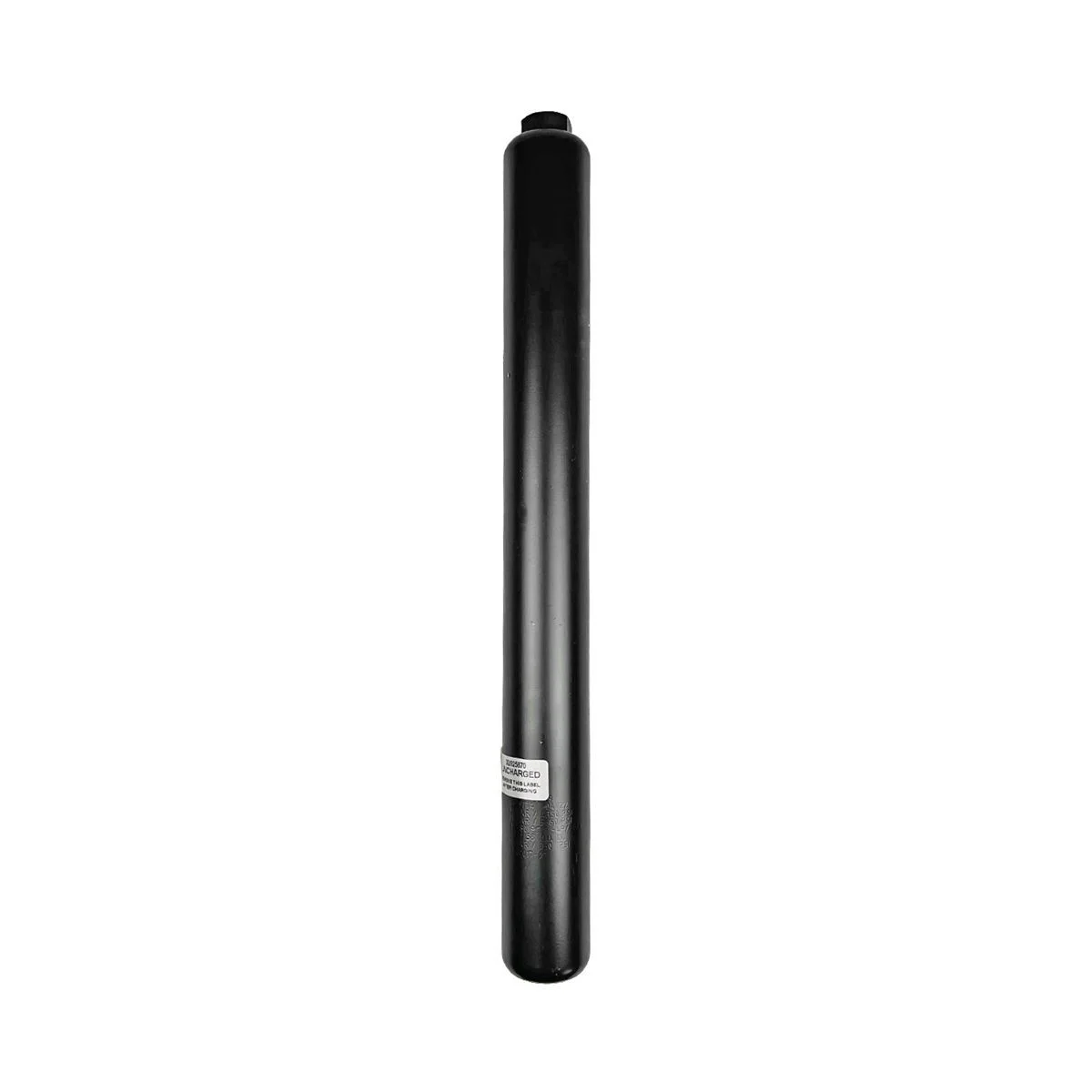

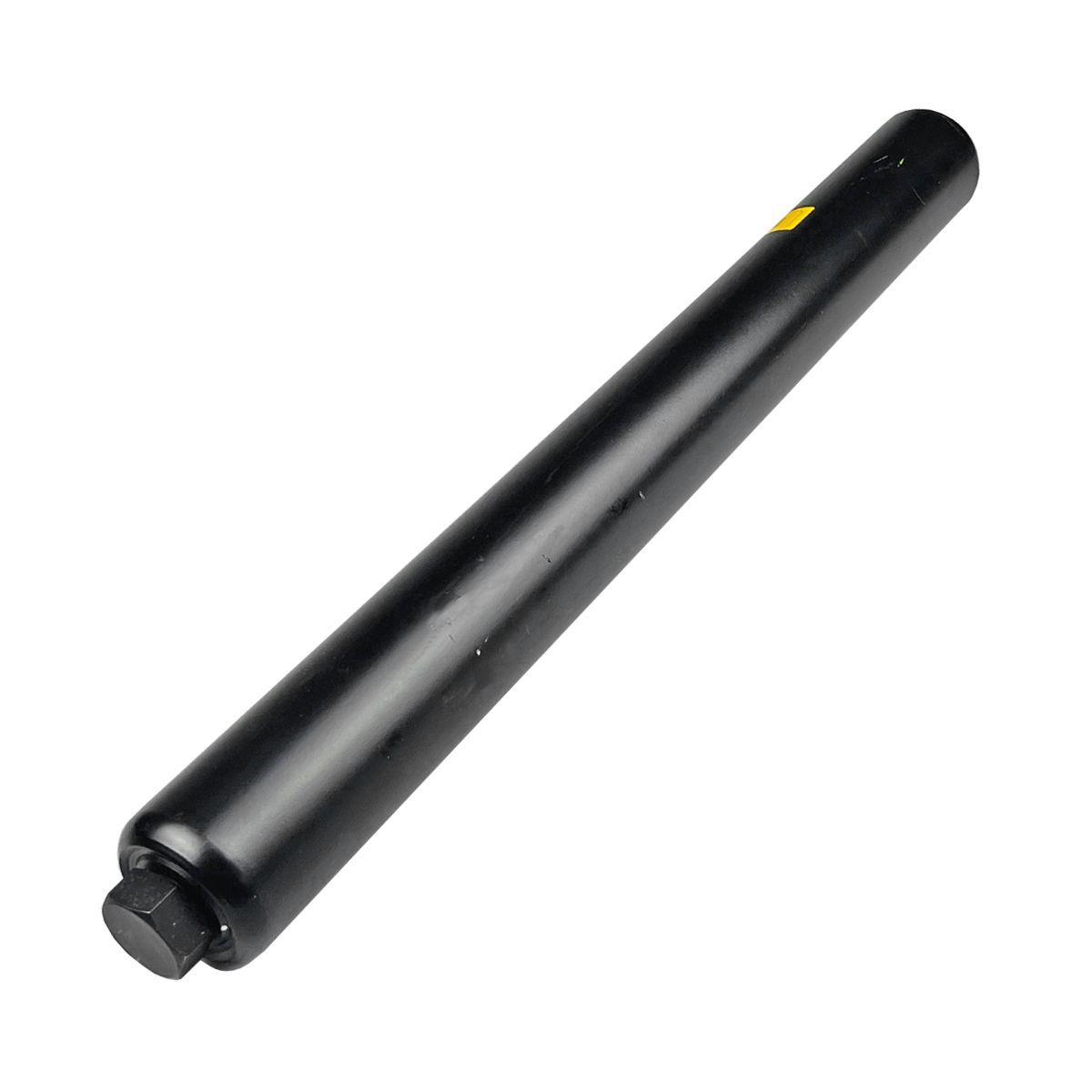

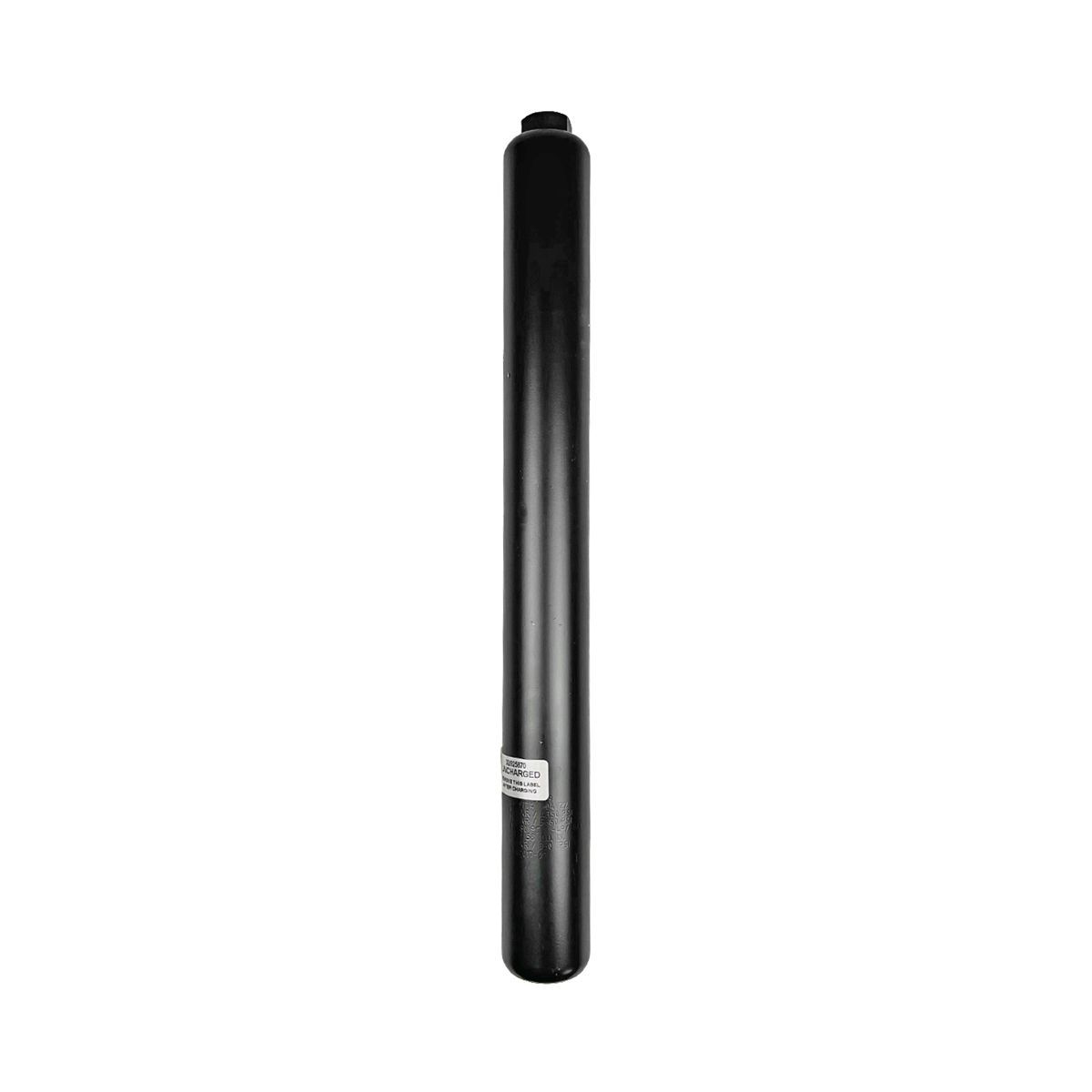

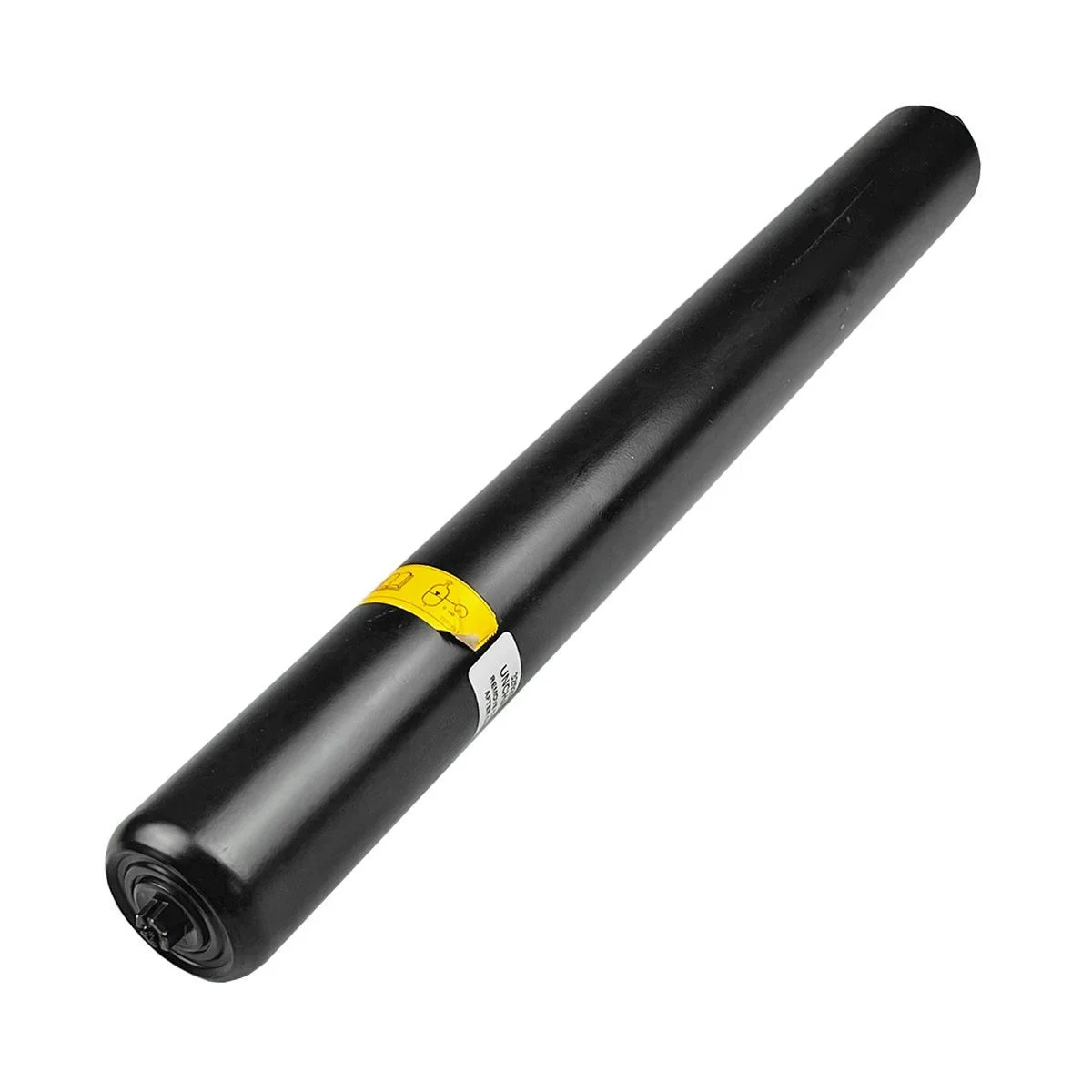

- Надёжная гидросистема на базе аккумулятора с газогидравлической камерой и усиленным корпусом;
- Установленные электромагнитные управляющие компоненты и оригинальный электрический разъем;

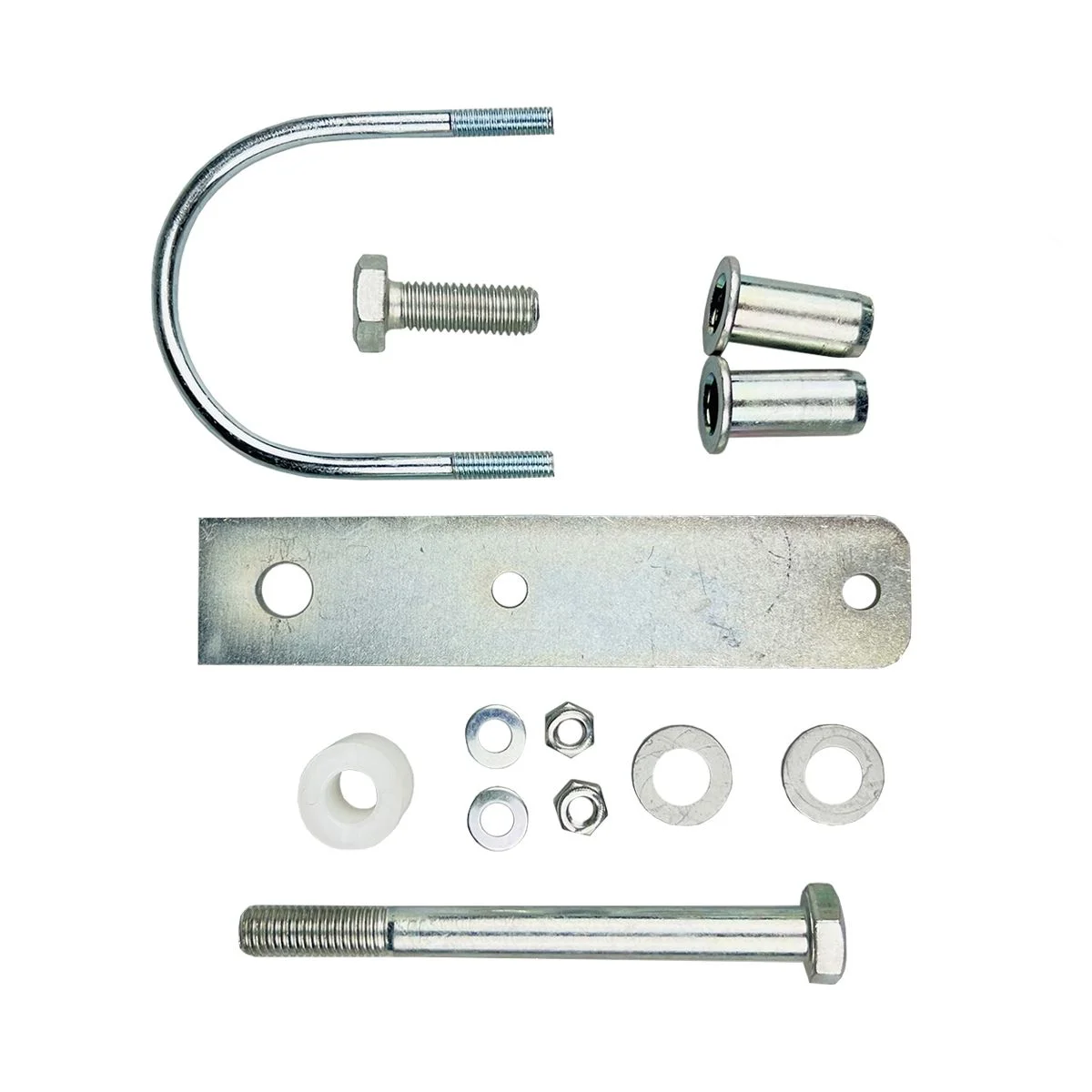

- Все монтажные элементы — от проставочных втулок и П-образных болтов до хомутов и гравированных наклеек — поставляются в комплекте;

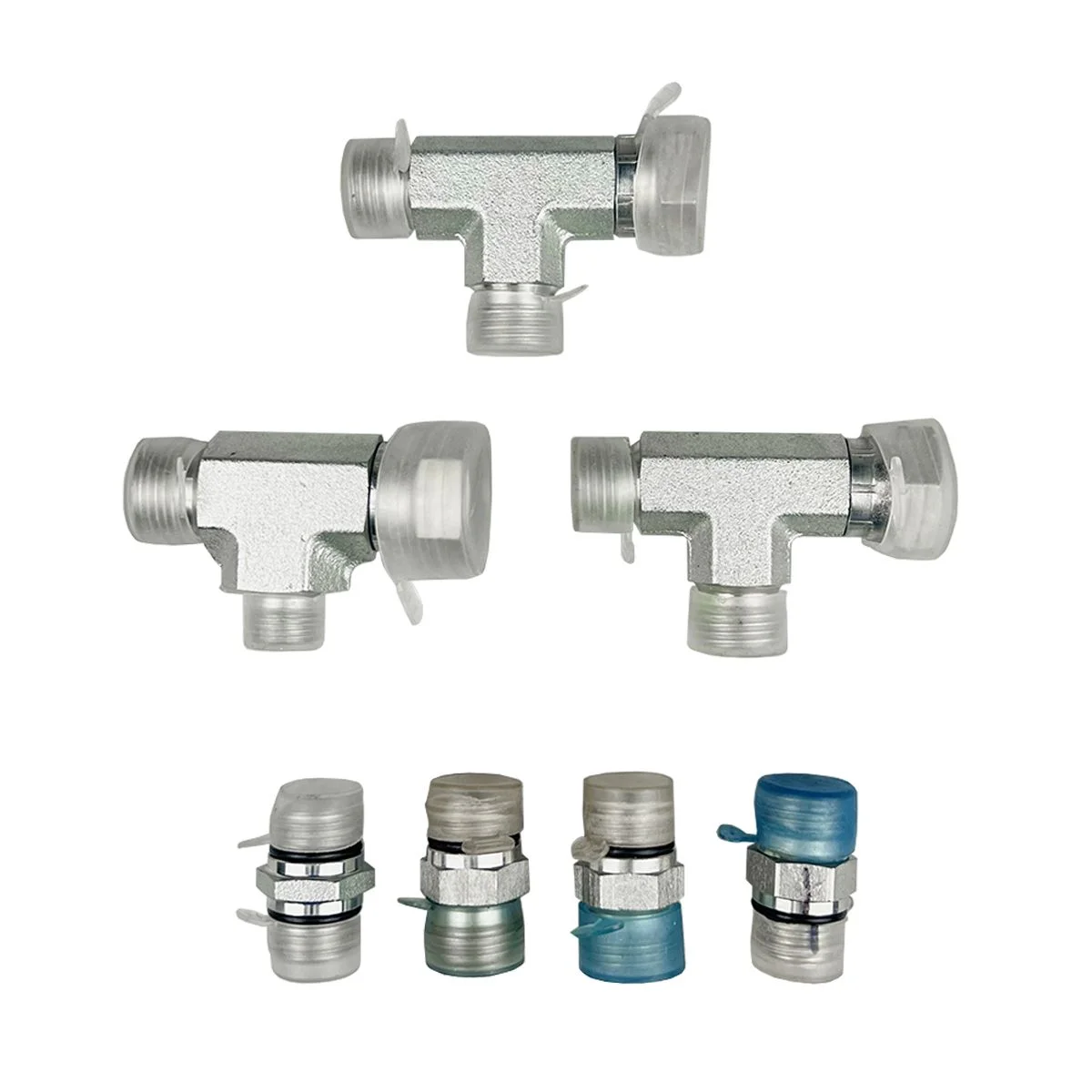

- Специальный тройник и переходники обеспечивают 100% заводское качество монтажа;

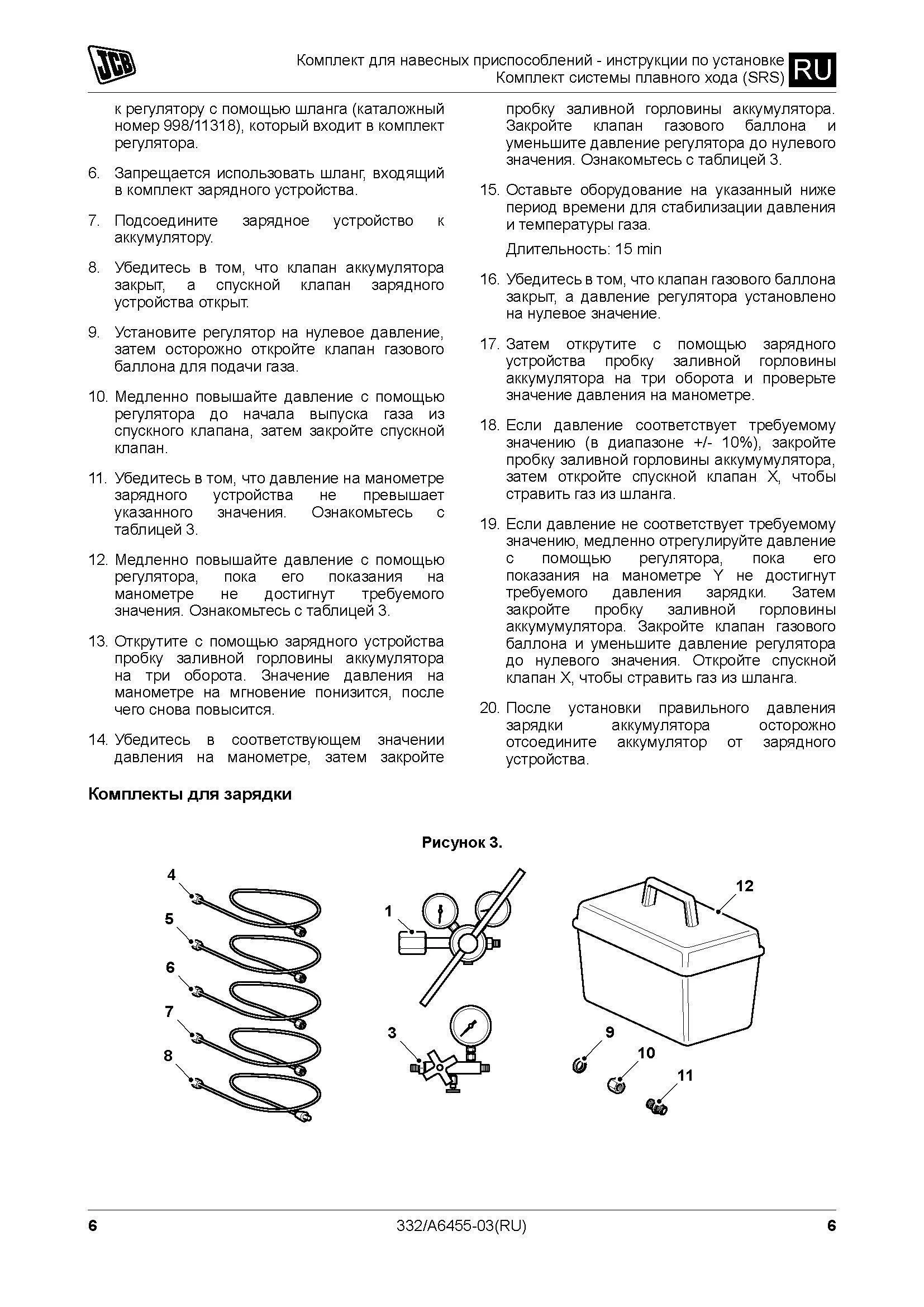

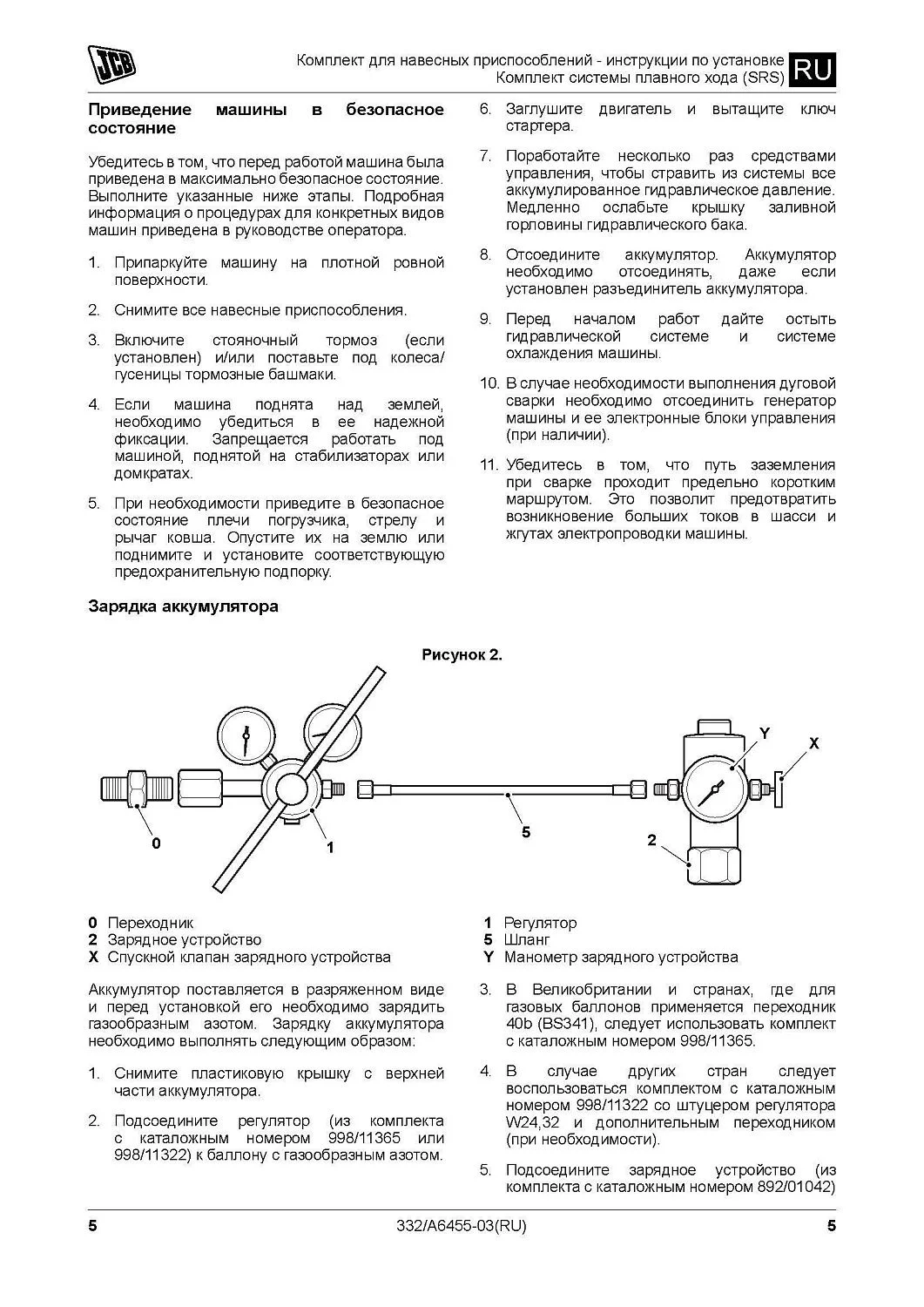

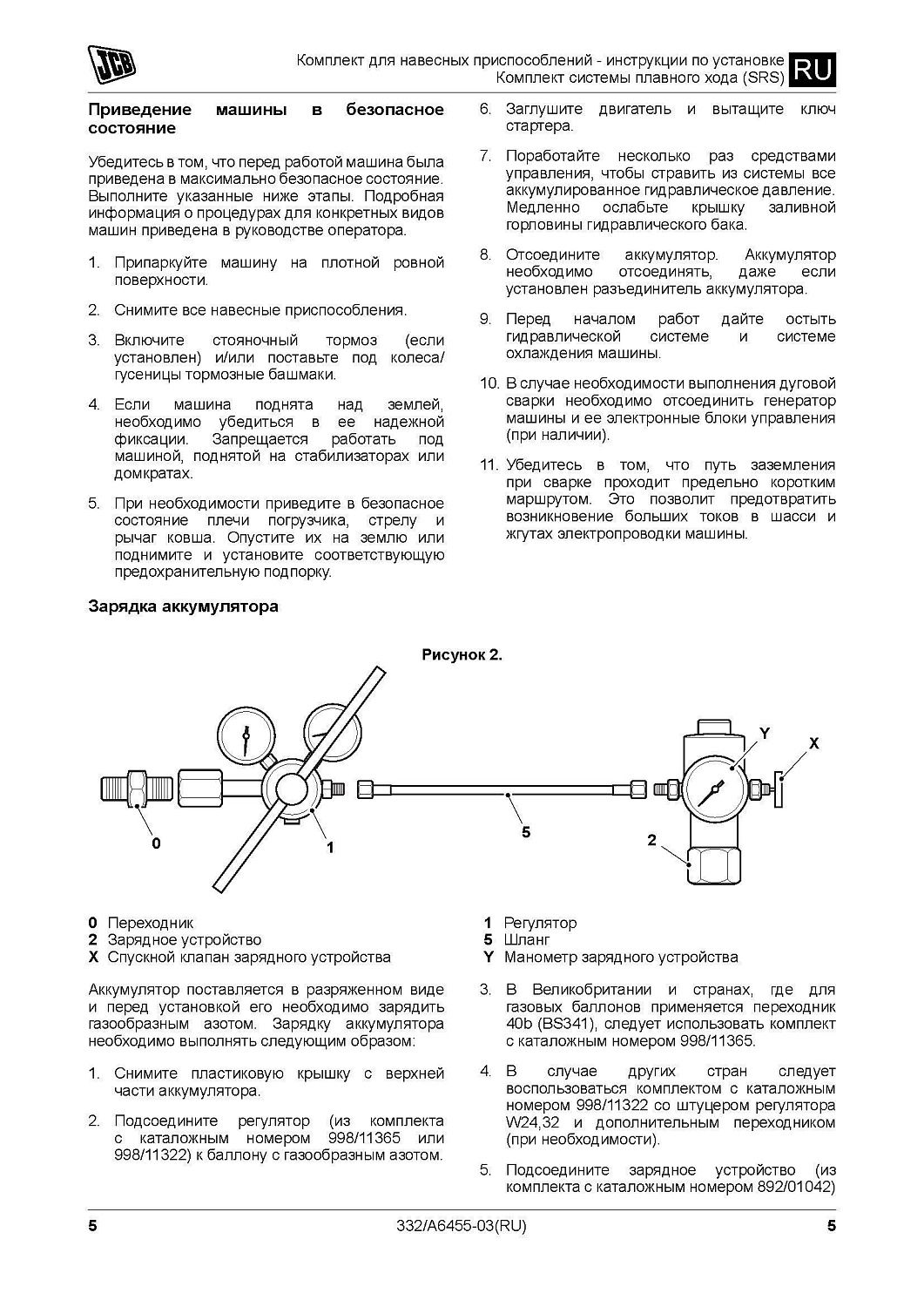

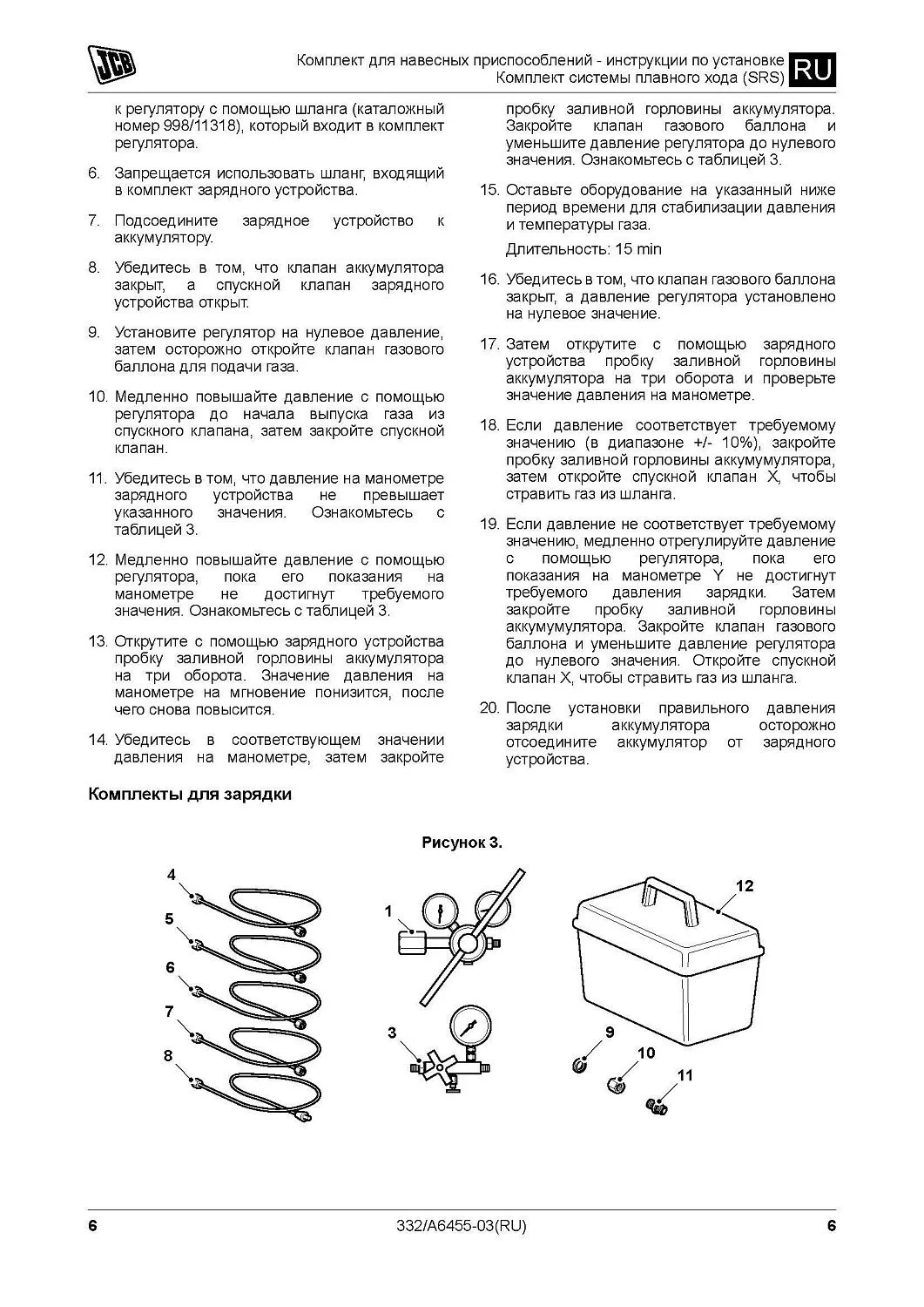

- Простые рекомендации по процедуре зарядки — с учетом необходимости использования азота определенного давления;
- Подходит как стандартным моделям фронтальных погрузчиков JCB (3CX, 4CX), так и машинам c модернизированной/заменённой гидролинией;
- Защита электронных систем техники при сварочных или монтажных операциях благодаря комплекту рекоммутации питания.
Основные этапы установки и ввода в эксплуатацию
- Подготовка техники к монтажу в безопасном режиме согласно сервисной инструкции (разгрузка гидросистемы, снятие электропитания).
- Предварительный монтаж переходников, установка и фиксация аккумулятора и электромагнитного клапана в узле шасси.

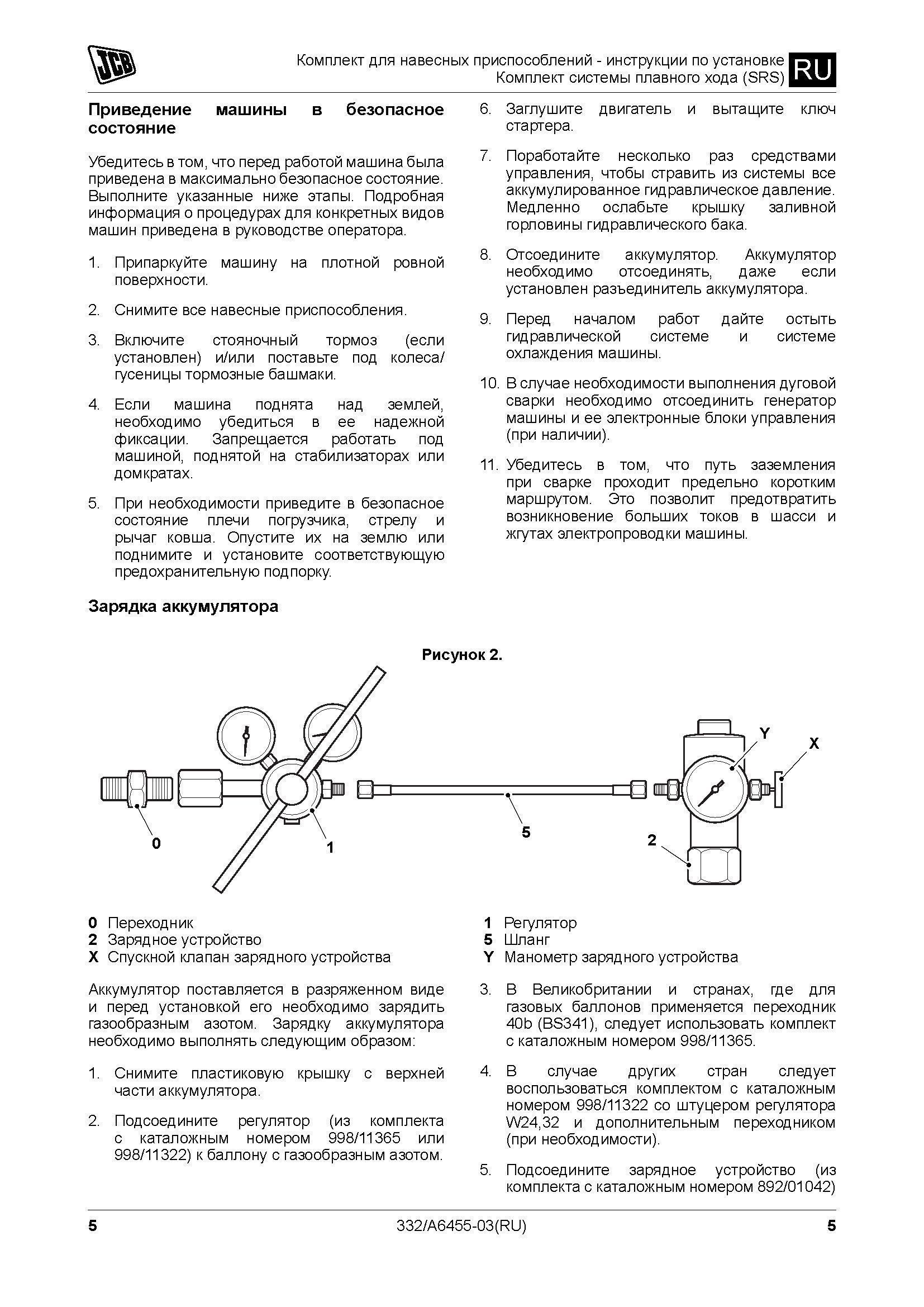

- Проверка заряда аккумулятора перед установкой, сборка требуемых шлангов (выверено по стандарту JCB).
- Монтаж панели управления и наклеек-индикаторов, обвязка электрических разъемов контура SRS, интеграция переключателя SRS в панель.
- Проверочный запуск и осмотр на утечки, установка итогового давления заряда в зависимости от ковша и груза. Весь алгоритм рассчитан на быструю диагностику и минимальные простои техники.

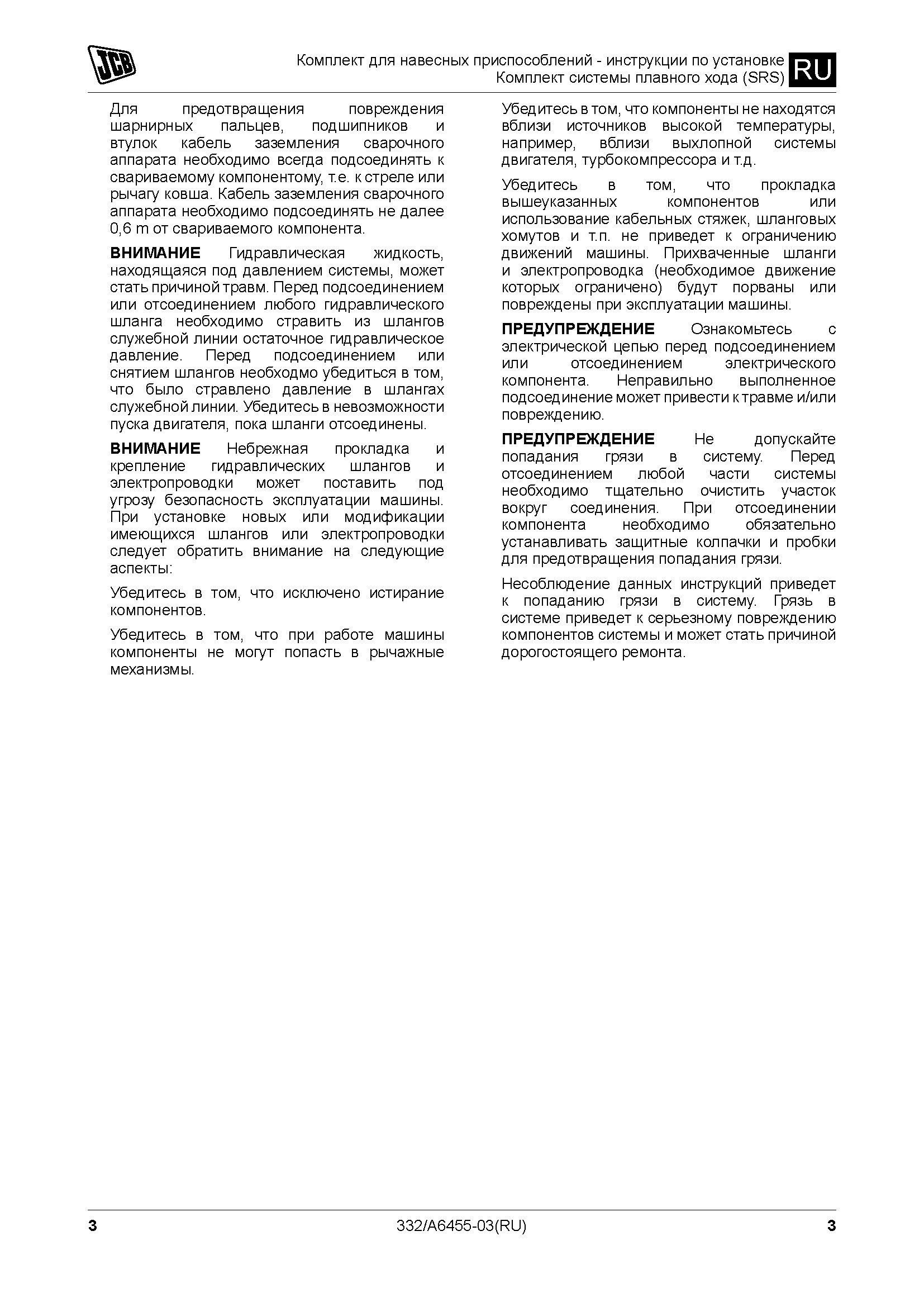

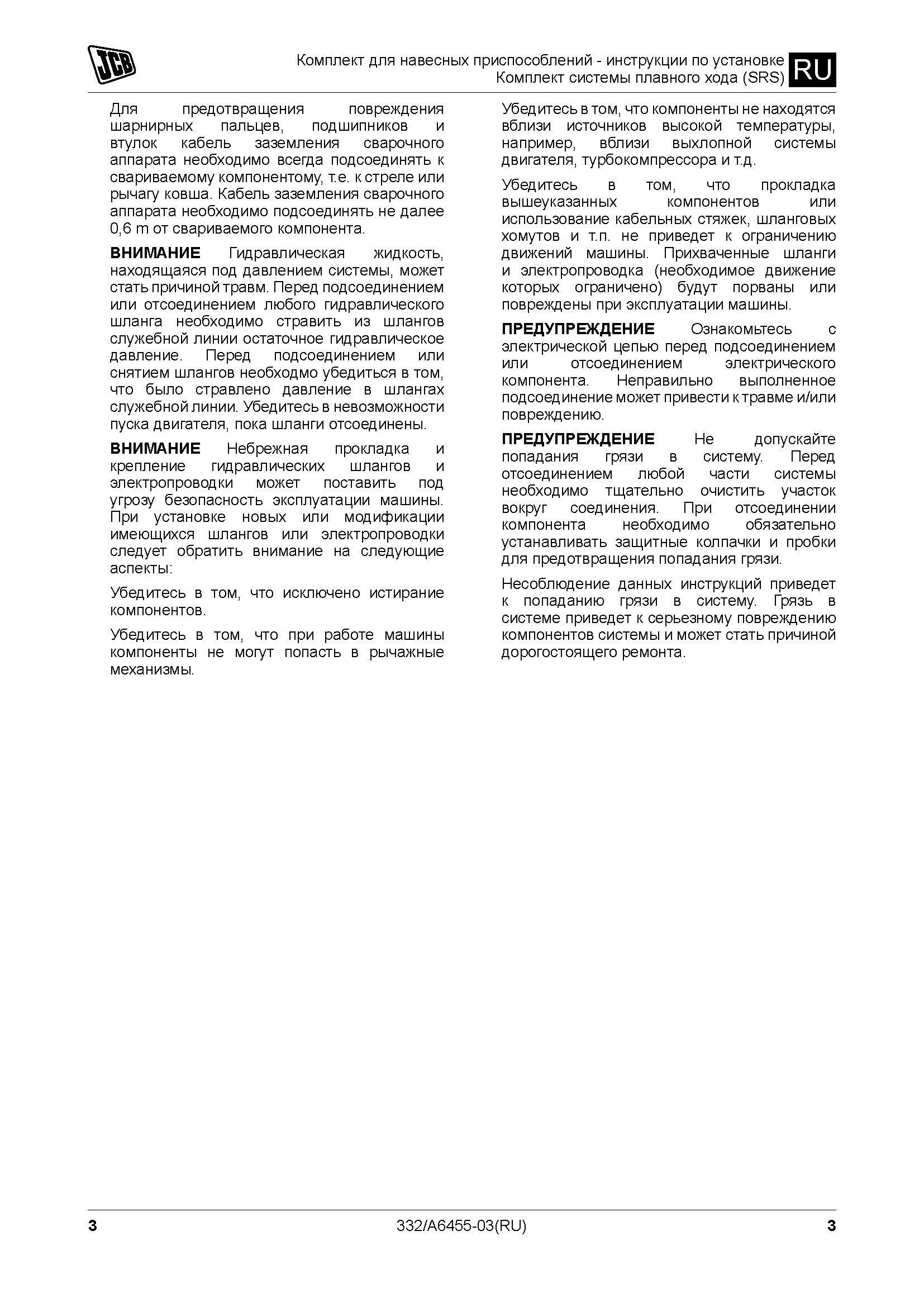

Безопасность при работе и основные правила эксплуатации
- Всё обслуживание и монтаж комплекта SRS выполняются только после полного снятия давления в контуре.
- При работе с азотным газом используйте только рекомендованные переходники и баллоны.
- Монтаж электромагнитных и релейных компонентов не допускается при подключенном аккумуляторе.
- После сборки обязательно визуально проверить жгуты электропроводки и корректность всех заземлений.

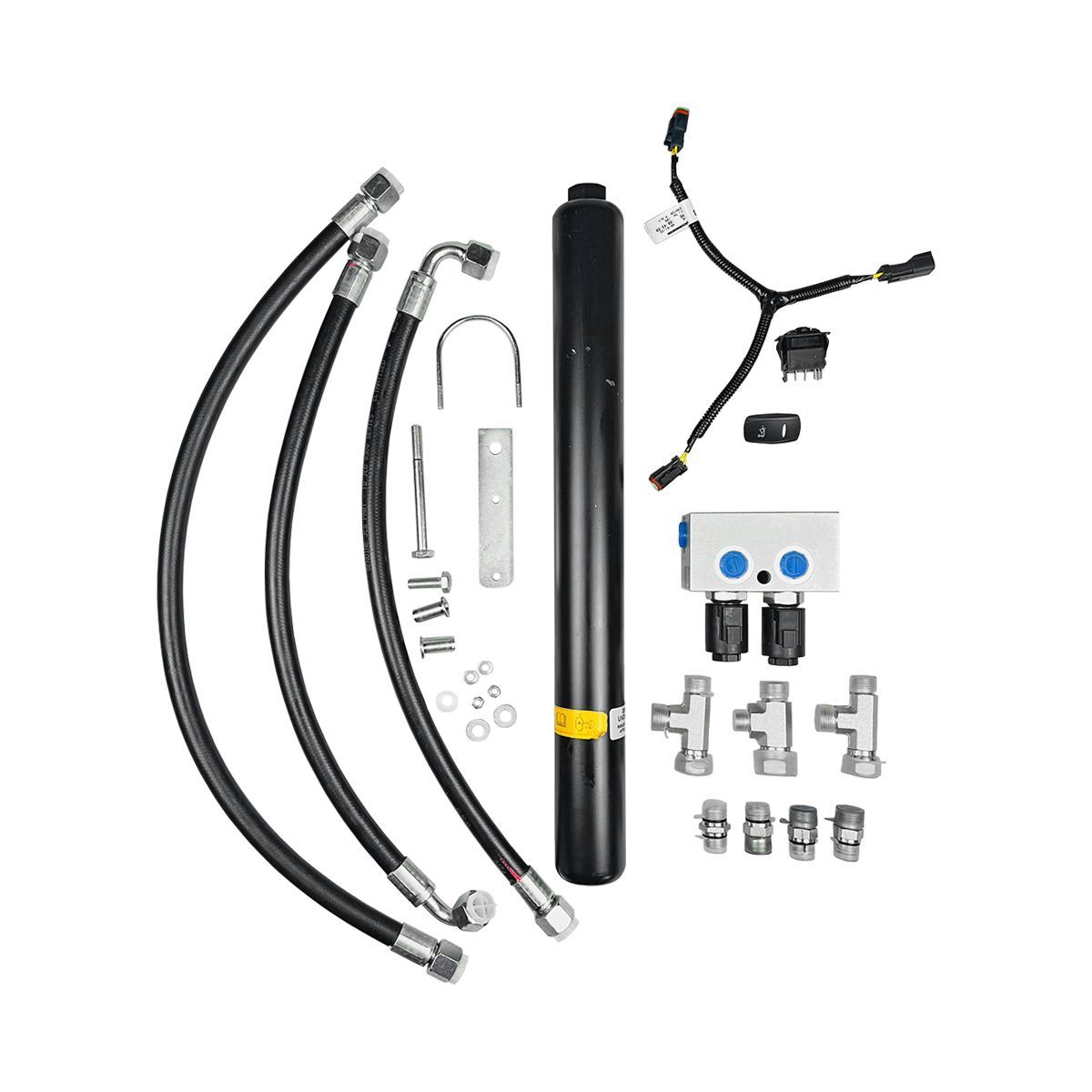

Таблица составных частей с изображения
| Элемент | Номер детали | Описание | Кол-во | Описание (русский перевод, c артикулом) |
|---|---|---|---|---|
| 1 | 32/925870 | Accumulator discharge device | 1 | 32/925870 Устройство для разрядки аккумулятора |
| 2 | 331/52662 | Accumulator mount | 1 | 331/52662 Крепление аккумулятора |
| 3 | 826/01249 | Nutsert M10 | 2 | 826/01249 Заклепочная гайка М10 |
| 4 | 1315/0408Z | Bolt M10 x 30 | 1 | 1315/0408Z Установочный винт М10x30 |
| 5 | 1420/0008Z | Washer M10 | 2 | 1420/0008Z Шайба М10 |
| 6 | 826/01797 | U-bolt M6 | 1 | 826/01797 П-образный болт М6 |
| 7 | 1370/0103Z | Half-nut M6 | 2 | 1370/0103Z Контргайка (М6) |
| 8 | 1420/0006Z | Washer M6 | 2 | 1420/0006Z Шайба М6 |
| 9 | 332/F5855 | ISO-06A label | 1 | 332/F5855 Наклейка ISO-06A |

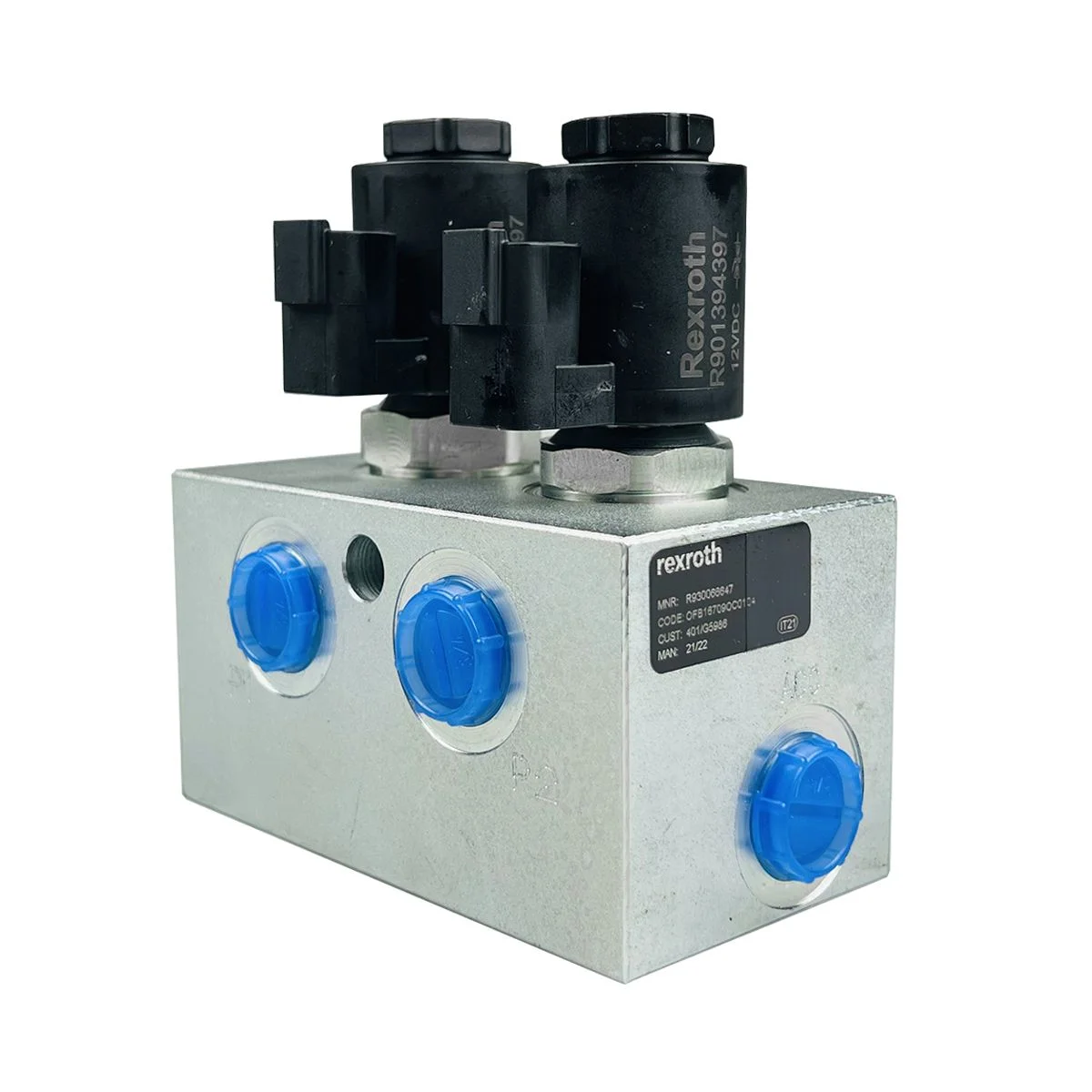

| 10 | 25/221542 | Solenoid valve | 1 | 25/221542 Электромагнитный клапан |
| 11 | 1315/3421Z | Bolt M10 x 110 | 1 | 1315/3421Z Болт М10x110 |
| 12 | 829/31263 | Spacer bush (10.2x20x16) | 1 | 829/31263 Распорная втулка (10,2x20x16) |
| 13 | 816/90036 | Adapter (3/4-16 x 3/4-16) | 1 | 816/90036 Переходник (3/4-16SAE x 3/4-16SAE) |
| 14 | 1620/2054 | Adapter (G1/2A x 3/4 SAE) | 3 | 1620/2054 Переходник (G1/2A x 3/4 SAE) |

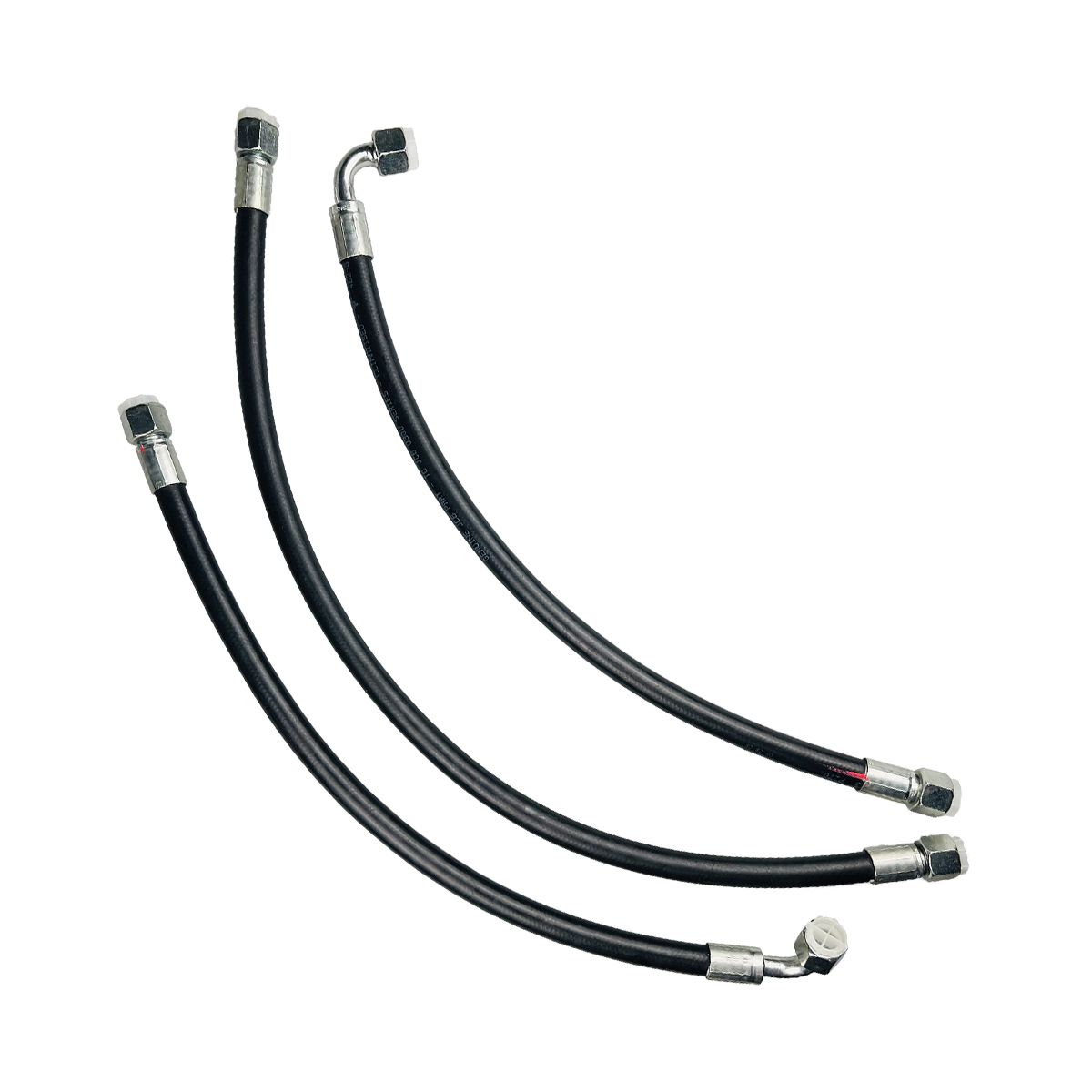

| 15 | 613/22300 | Hose (1/2 BSP, 470mm) | 1 | 613/22300 Шланг 1/2" BSP, 470 мм |
| 16 | 613/20200 | Hose (1/2 BSP, 520mm) | 1 | 613/20200 Шланг 1/2" BSP, 520 мм |
| 17 | 613/01200 | Hose (1/2 BSP, 910mm) | 1 | 613/01200 Шланг 1/2" BSP, 910 мм |

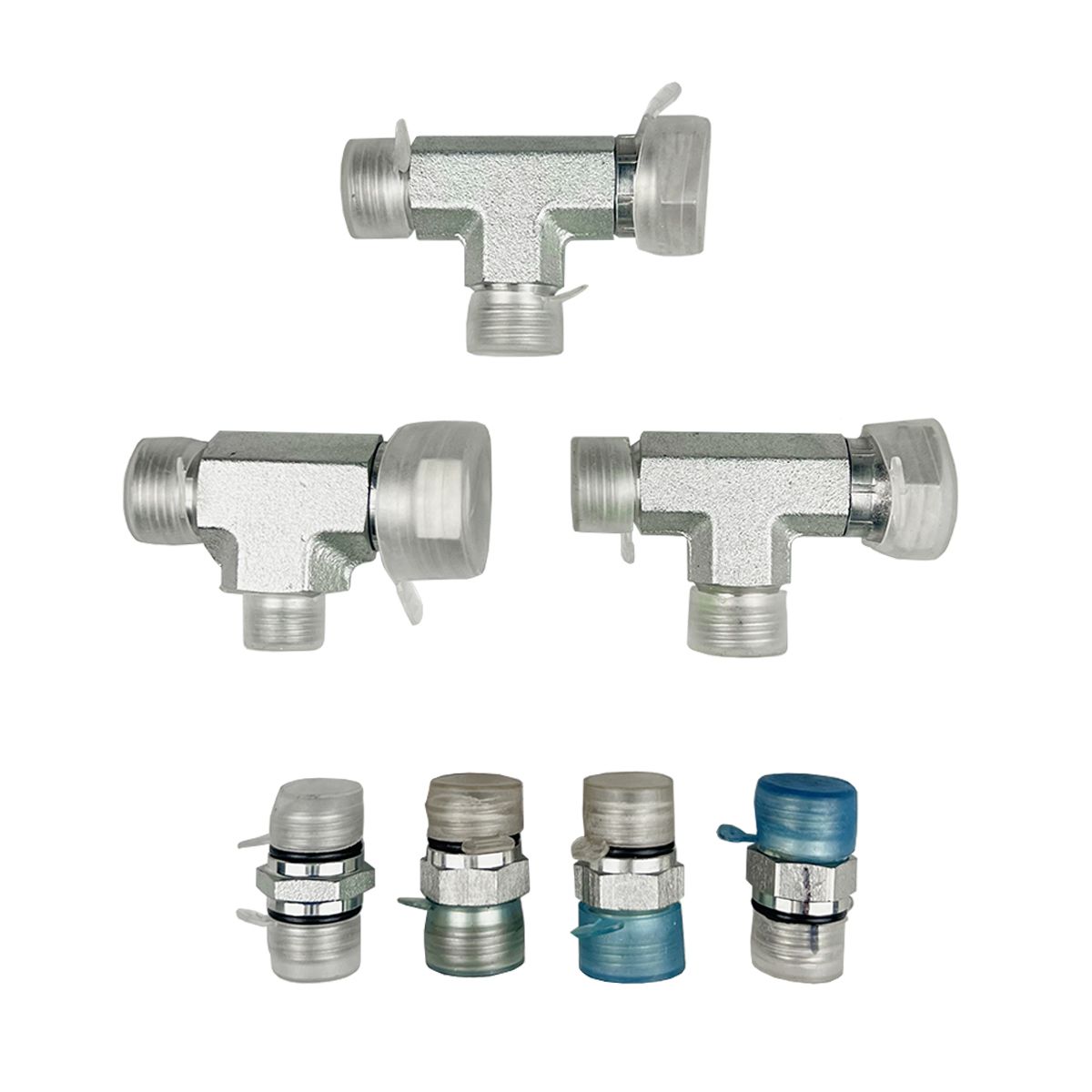

| 18 | 816/90082 | T-connector | 1 | 816/90082 Тройник |

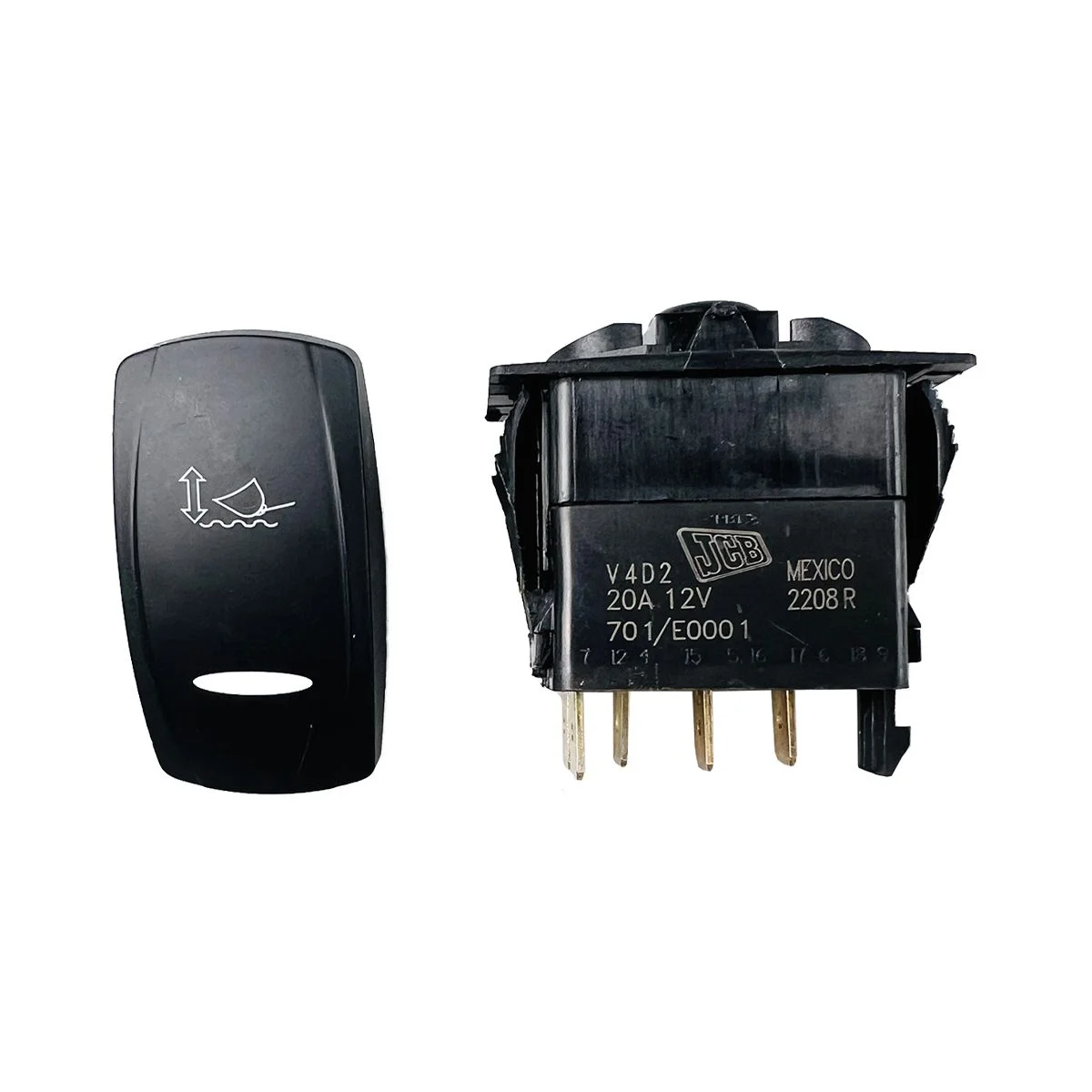

| 19 | 701/E0001 | Switch panel (12V) | 1 | 701/E0001 Панель переключателей (12В) |
| 20 | 701/E8842 | SRS switch actuator | 1 | 701/E8842 Переключатель привода/исполнительного механизма SRS |

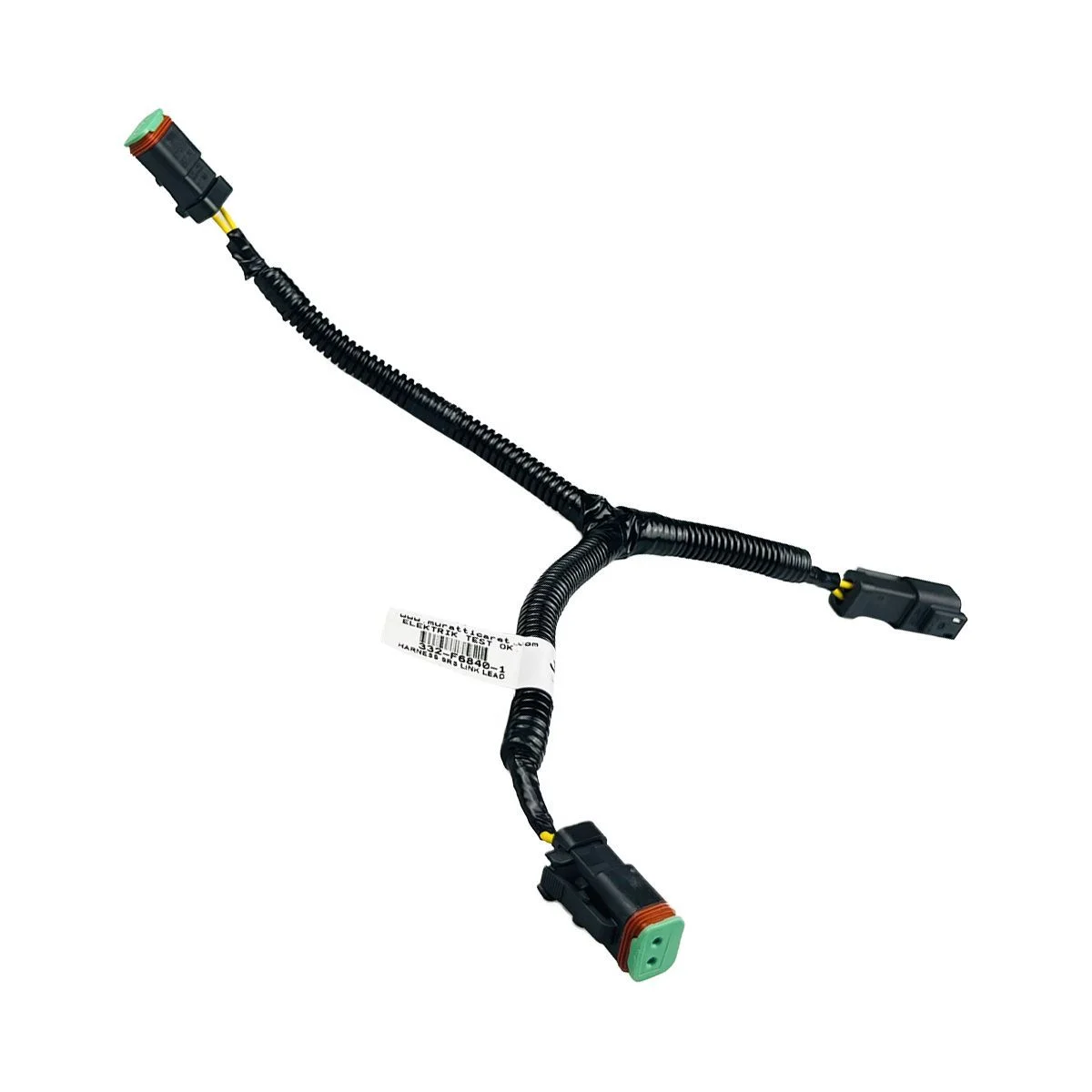

| 21 | 332/F6840 | SRS wiring harness con. lead | 1 | 332/F6840 Соединительный провод жгута электропроводки SRS |
| 22 | 816/90270 | T-connector (M/C, less fittings) | 2 | 816/90270 Тройник (М/С, без штуцеров) |

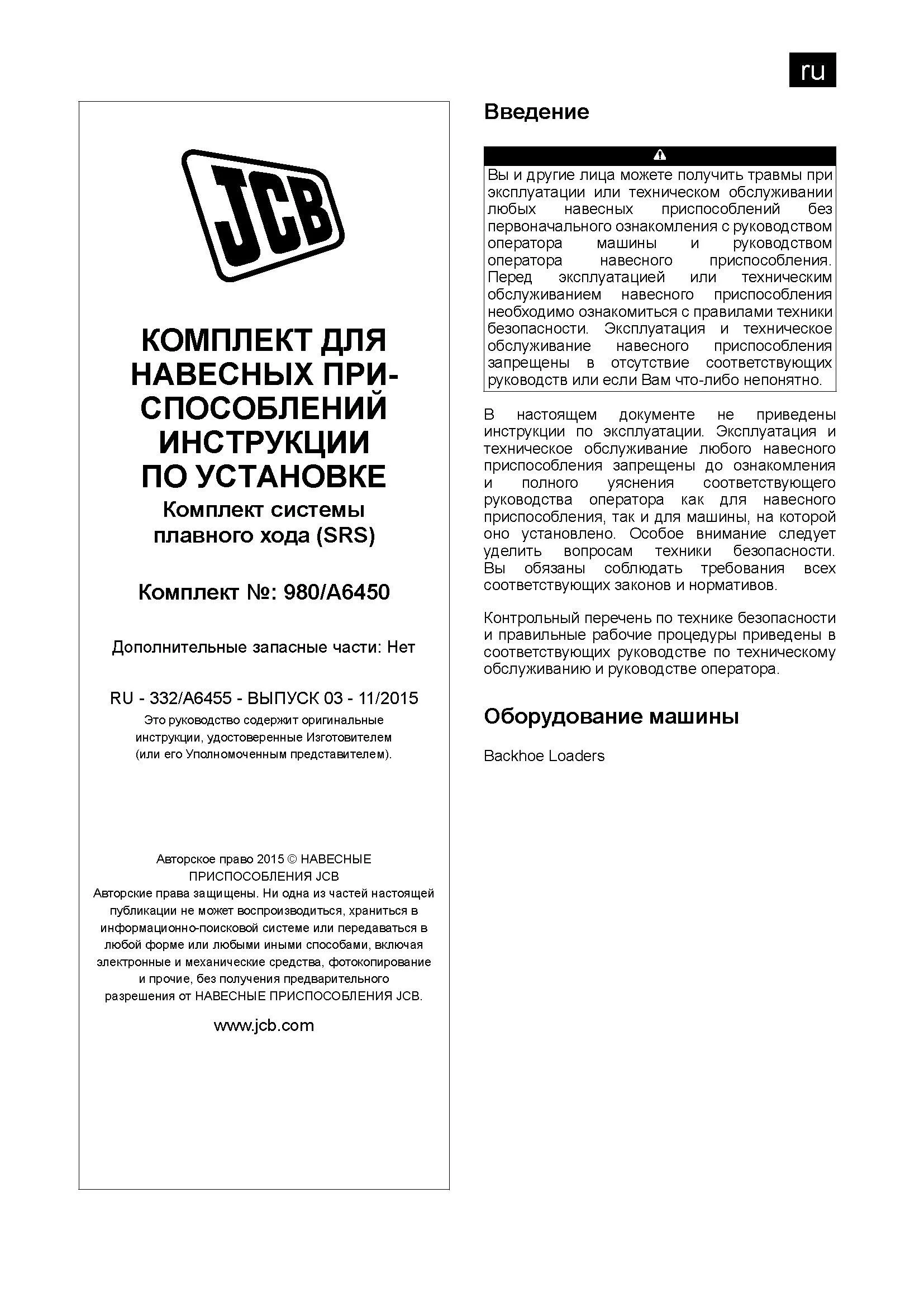

| 23 | 332/A6455 | Installation manual | 1 | 332/A6455 Инструкция по установке |
Итоги
Набор SRS 980/A6450 (также 980/89510) JCB — лучший выбор для повышения эффективности, долговечности и безопасности фронтального погрузчика JCB при эксплуатации в сложных условиях. Система полностью соответствует стандартам производителя, содержит руководство и все необходимые детали-жгуты, крепеж, переходники и управляющие элементы, что гарантирует минимальные трудозатраты и уверенность в результате работы техники JCB.
