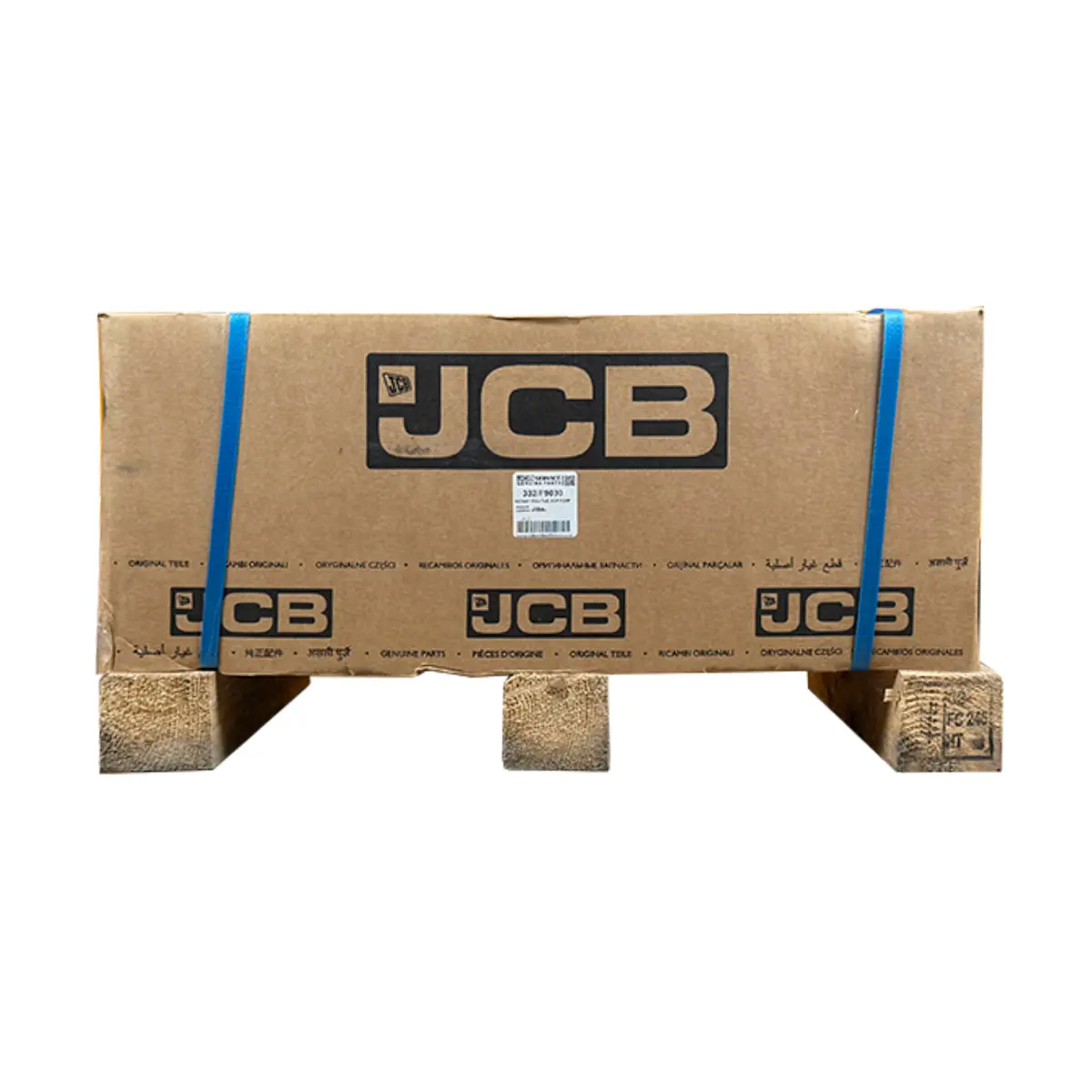

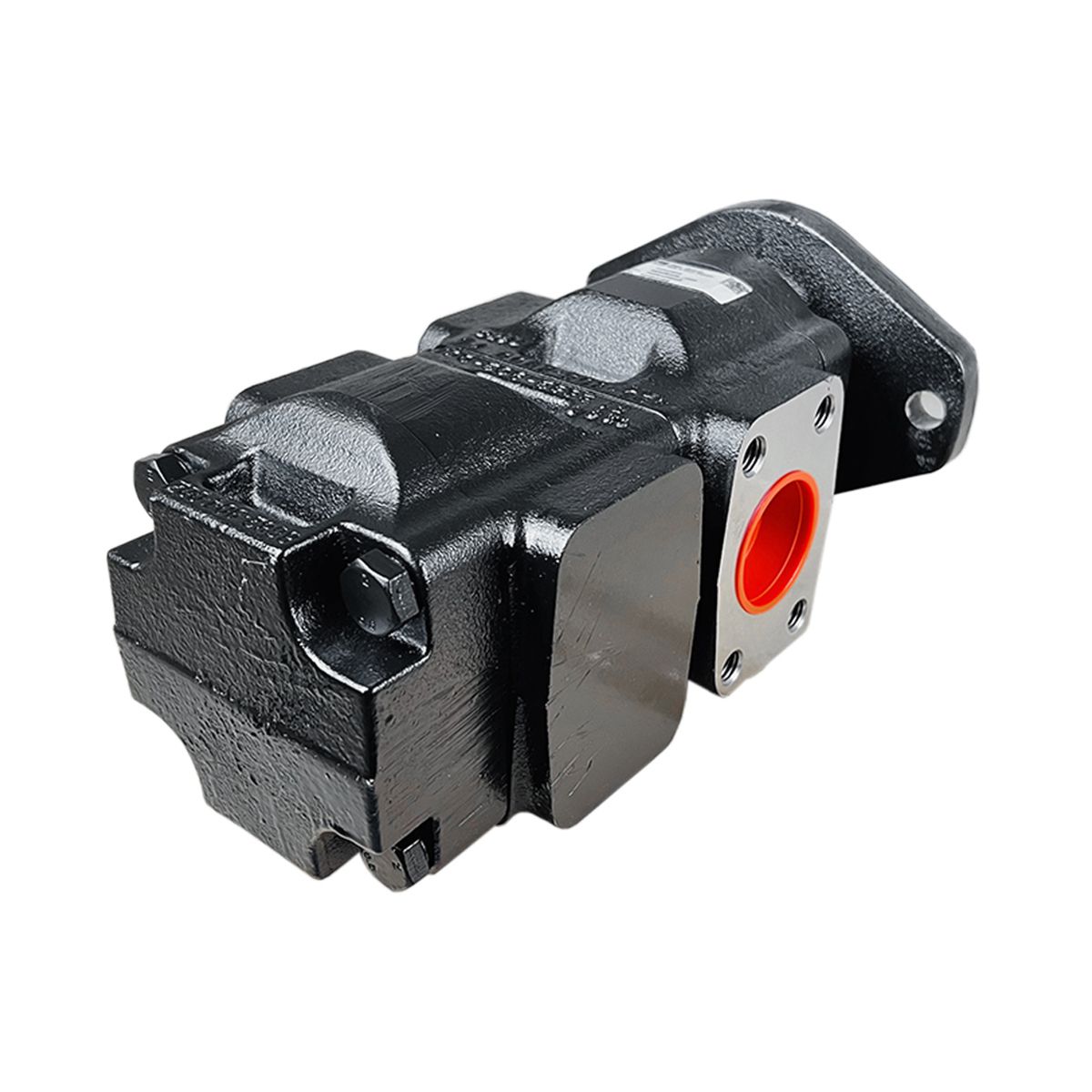

Насос гидравлический 332/F9030, 20/925580 (ящик) JCB
- Без первоначального взноса
- Без переплаты
- Срок 3, 4 и 6 месяцев
- До 500 000 ₽
Аналоги товара:

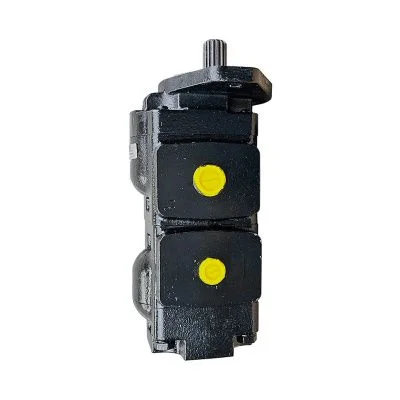

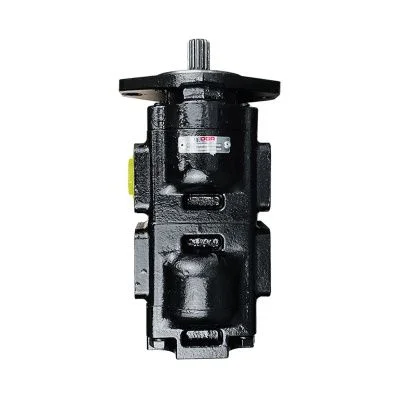

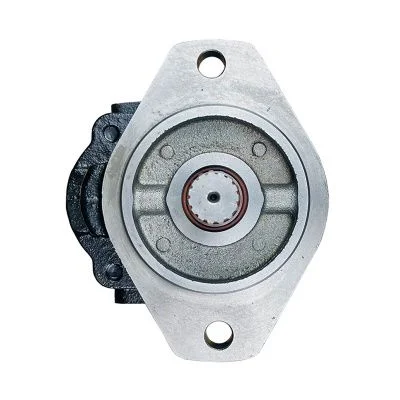

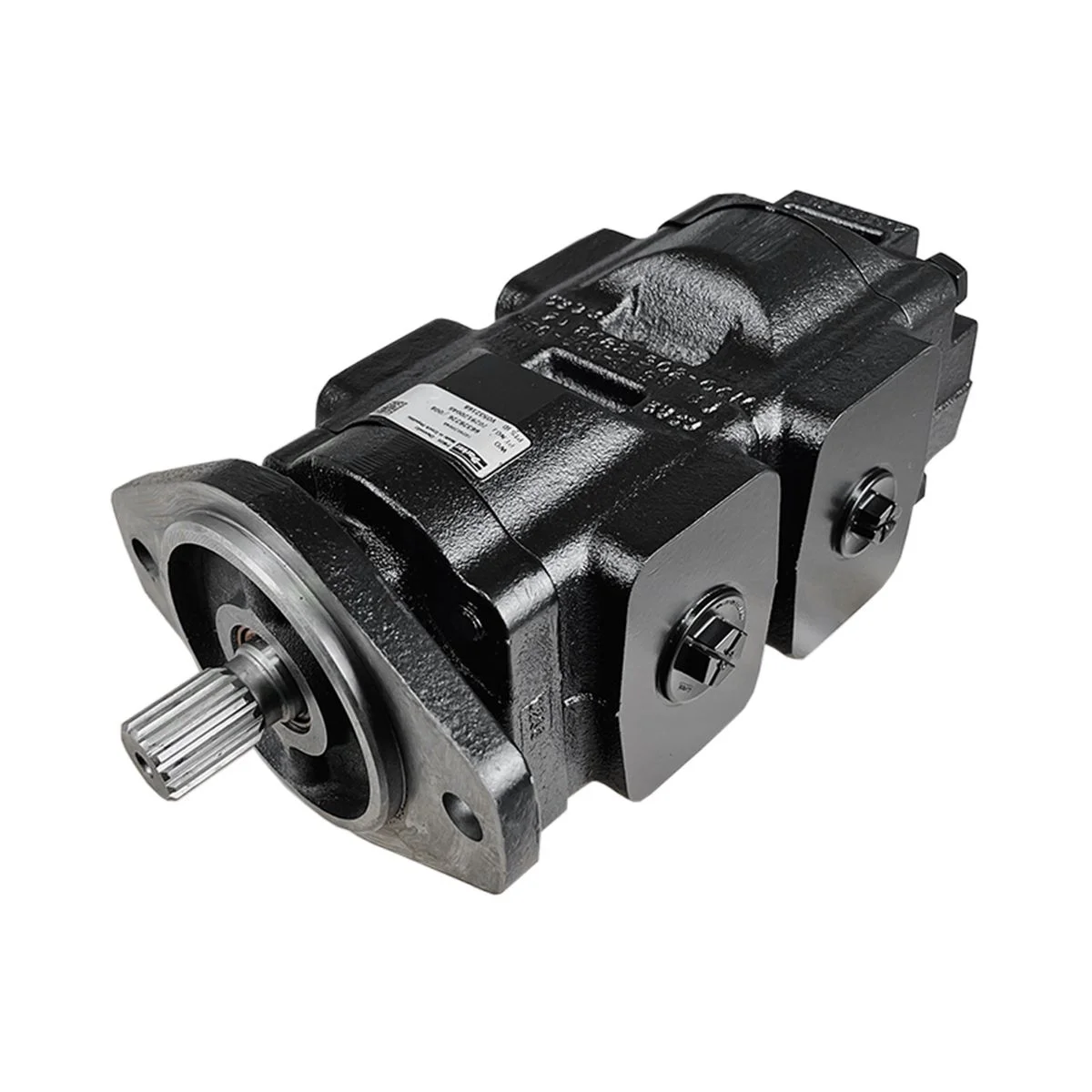

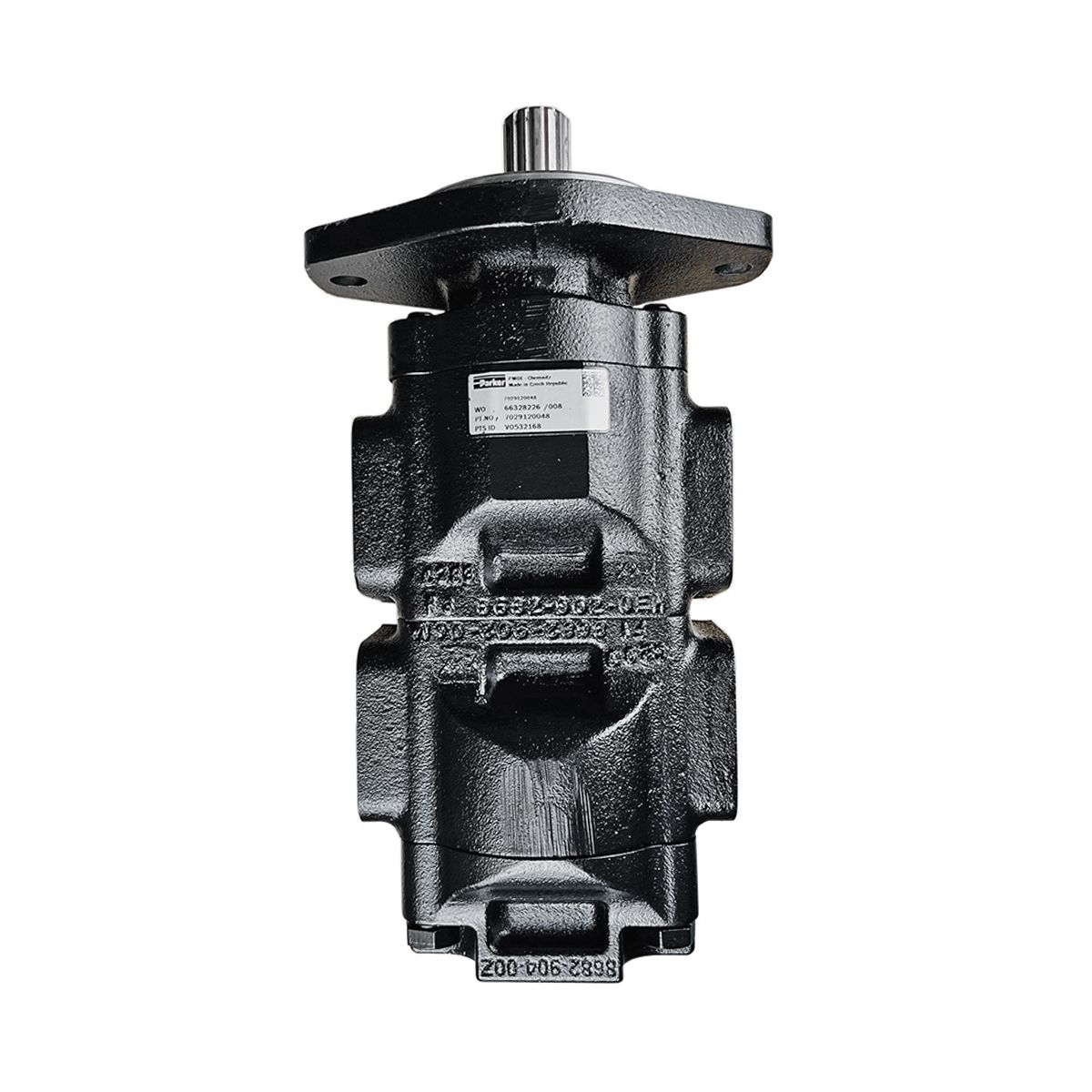

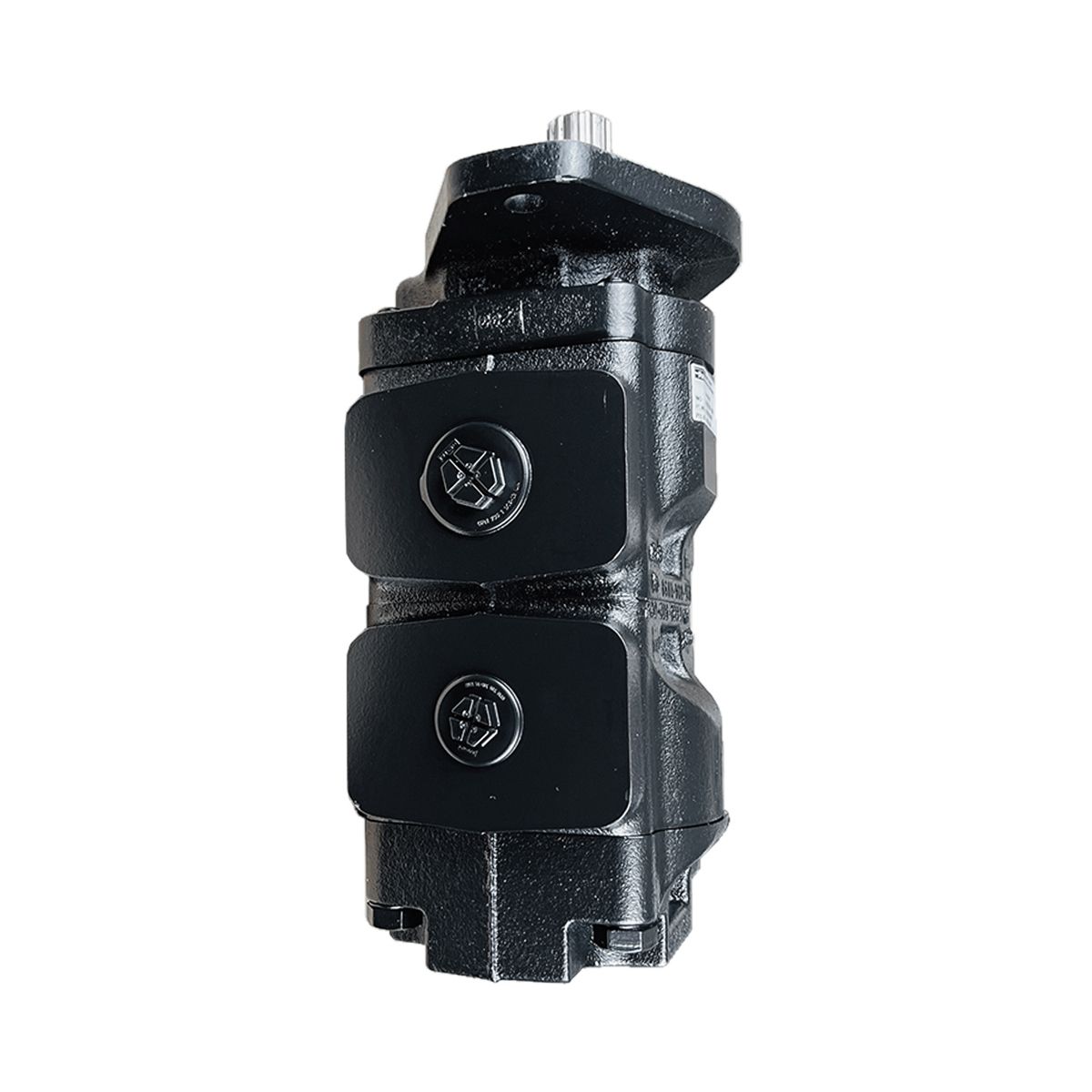

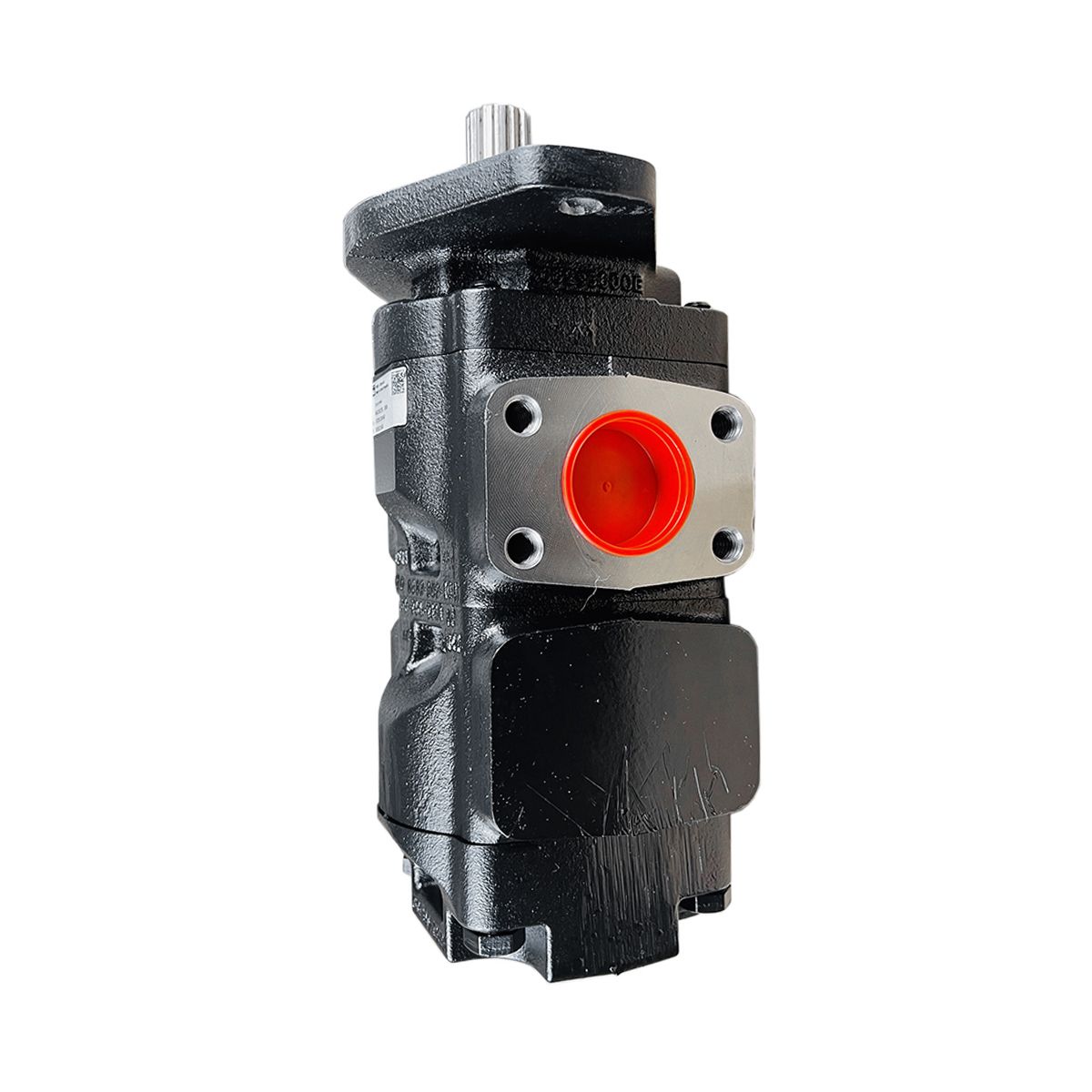

Насос гидравлический 332/F9030 JCB — особенности, устройство и детали
Назначение и применение
Насос гидравлический 332/F9030 JCB предназначен для работы в гидросистемах строительной и спецтехники JCB. Он отвечает за подачу гидравлической жидкости под высоким давлением к узлам и агрегатам, обеспечивая работу гидроцилиндров ковша, стрелы и других исполнительных механизмов.
Этот насос ставится на технику JCB мощностью 92 и 100 л.с. с различными типами трансмиссий: synchroshuttle, powershift, autoshift.
Конструкция и принцип работы
Согласно заводской схеме, насос состоит из нескольких ключевых компонентов:
- Основной корпус насоса, внутри которого размещены рабочие элементы (шестерни или поршни).
- Уплотнительные элементы и "O"-кольца, обеспечивающие герметичность.
- Фланцевые соединения для стыковки с системой всасывания и нагнетания.
- Крепёжные детали — болты, шайбы, хомуты.

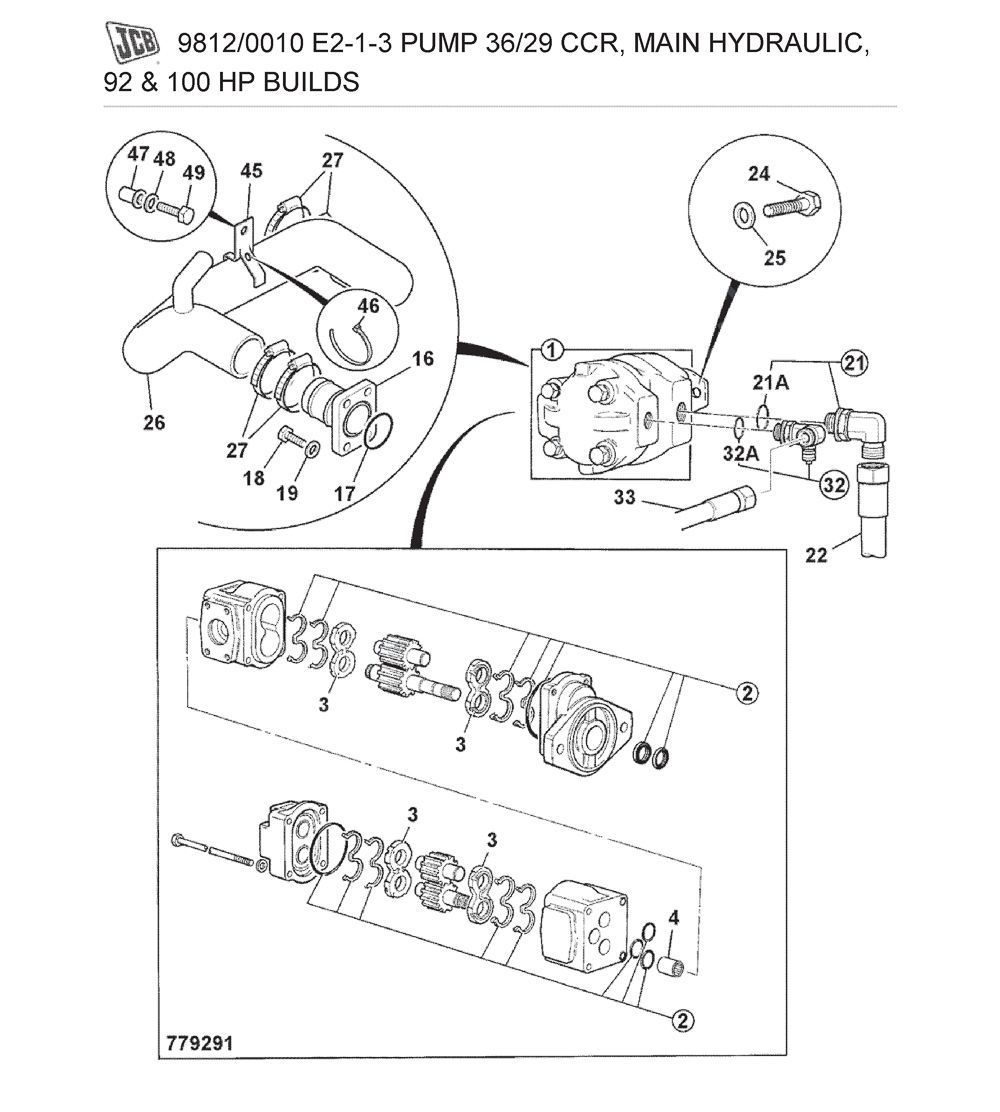

На изображении схема в разрезе показывает последовательность сборки и детали насоса. Для качественной работы важно соблюдать порядок установки и использовать оригинальные уплотнения.
Основные детали и комплектующие
Корпус насоса — износостойкий, с прецизионной обработкой под рабочие элементы.
Комплект уплотнений (номенклатура 20/509006) — включает энергизаторы, сальники валов, стопорные кольца, кольца "O".
Фланец всасывающий (933/20013) — алюминиевый адаптер для подключения шланга к баку.
Шланги — имеются варианты для всех видов трансмиссий (синхрошаттл, powershift, autoshift), помеченные в таблице с соответствующими номерами.
Крепеж — специальные высокопрочные болты, гайки и шайбы для надёжной фиксации.
Преимущества
- Применение высококачественных материалов гарантирует долговечность в работе даже в жёстких условиях эксплуатации.
- Универсальность монтажа — насос подходит к основным моделям техники JCB с разной мощностью.
- Оригинальные комплектующие легко подобрать по каталожным номерам.
Порядок установки
Монтаж выполняется по стандартной схеме:
- Насос крепится на основной гидравлический контур.
- Через адаптеры и фланцы присоединяются шланги подачи и забора рабочей жидкости.
- Все резьбовые соединения уплотняются кольцами "O" и фиксируются болтами.
- Проводится проверка герметичности и пробный запуск.

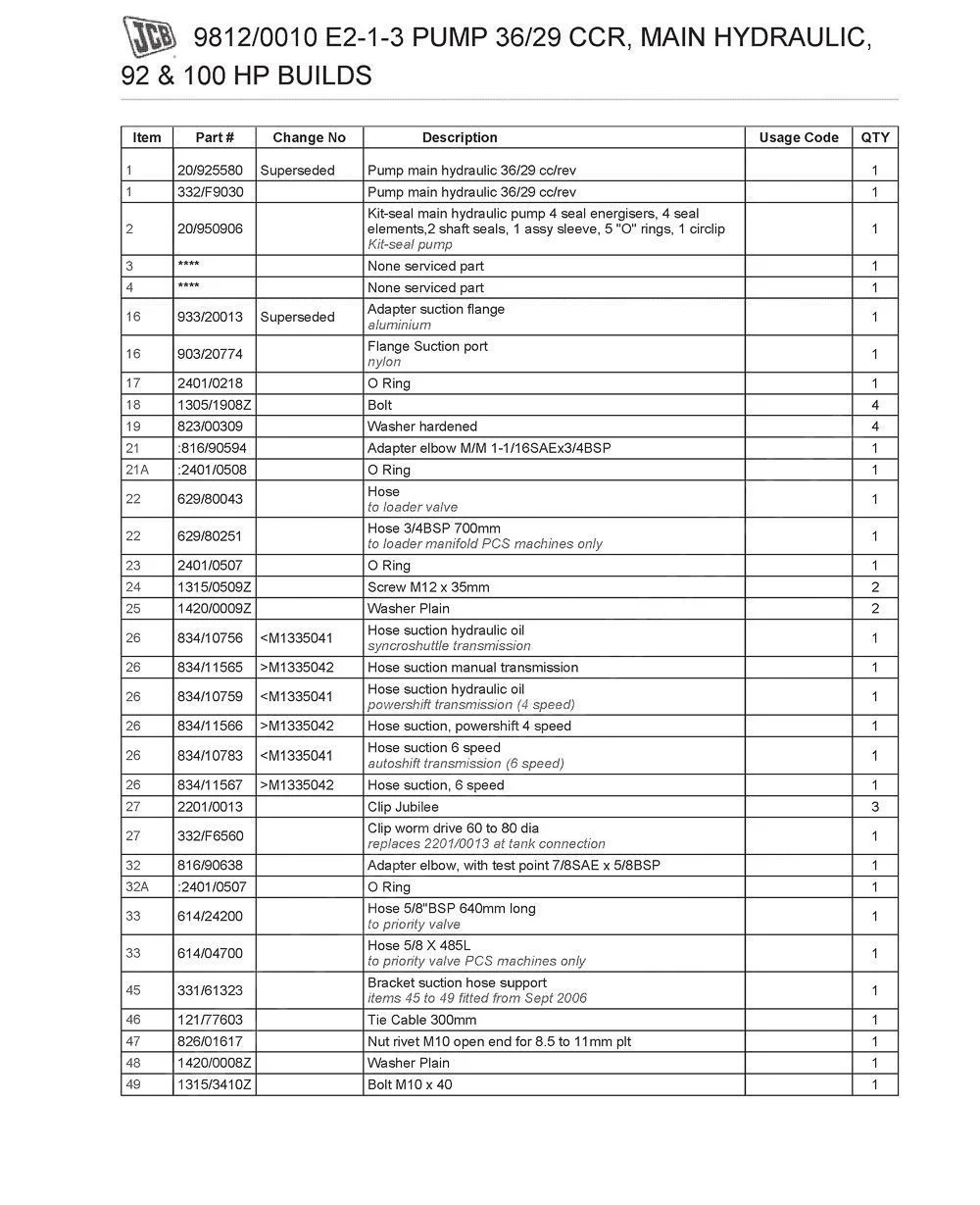

Таблица применяемых деталей
| Item | Part # | Change No | Description | QTY |
|---|---|---|---|---|
| 1 | 20/952580 | Superseded | Pump main hydraulic 36/29 cc/rev | 1 |
| 1 | 332/F9030 | Pump main hydraulic 36/29 cc/rev | 1 | |
| 2 | 20/509006 |
Kit-seal main hydraulic pump 4 seal energisers, 4 seal elements, 2 shaft seals, 1 assy sleeve, 5 “O” rings, 1 circlip Kit-seal pump |
1 | |
| 4 | ***** | None serviced part | 1 | |
| 16 | 933/20013 | Superseded |
Adapter suction flange aluminium |
1 |
| 16 | 903/20774 |
Flange Suction port nylon |
1 | |
| 17 | 2401/0218 | O Ring | 1 | |
| 18 | 1305/1908Z | Bolt | 4 | |
| 19 | 823/00309 | Washer hardened | 4 | |
| 21 | 816/05994 | Adapter elbow M/M 1-1/16SAEx3/4BSP | 1 | |
| 21A | 2401/0508 | O Ring | 1 | |
| 22 | 629/80043 |
Hose to loader valve |
1 | |
| 23 | 829/80521 |
Hose 3/4" BSP 700mm to loader manifold PCS machines only |
1 | |
| 24 | 2401/0507 | O Ring | 2 | |
| 25 | 1315/0509Z | Screw M12 x 35mm | 2 | |
| 25 | 1420/0009Z | Washer Plain | 2 | |
| 26 | 834/10756 | <M1335041 |
Hose suction hydraulic oil synchroshuttle transmission |
1 |
| 26 | 834/11565 | >M1335042 | Hose suction manual transmission | 1 |
| 26 | 834/10759 | <M1335041 |
Hose suction hydraulic oil powershift transmission (4 speed) |
1 |
| 26 | 834/11568 | >M1335042 | Hose suction, powershift 4 speed | 1 |
| 26 | 834/10783 | <M1335041 |
Hose suction 6 speed autoshift transmission (6 speed) |
1 |
| 26 | 834/11567 | >M1335042 | Hose suction, 6 speed | 1 |
| 27 | 2201/0013 | Clip Jubilee | 3 | |
| 32 | 816/90638 | Adapter elbow, with test point 7/8SAE x 5/8BSP | 1 | |
| 32A | 2401/0507 | O Ring | 1 | |
| 33 | 614/24200 |
Hose 5/8"BSP 640mm long to priority valve |
1 | |
| 46 | 1217/17603 | Tie Cable 300mm | 1 | |
| 47 | 8206/01617 | Nut rivet M10 open end for 8.5 to 11mm plt | 1 | |
| 48 | 1420/0008Z | Washer Plain | 1 | |
| 49 | 1315/3410Z | Bolt M10 x 40 | 1 |
Заключение
Насос гидравлический 332/F9030 JCB — важный узел, от которого зависит эффективность работы всей гидросистемы. Правильный подбор оригинальных комплектующих и соблюдение инструкции по установке гарантирует долгий и надёжный срок службы насоса, а также бесперебойную работу вашей техники.
