Радиатор печки с кондиционером 30/925686, TM.000280: надежное поддержание микроклимата для спецтехники JCB
Система отопления и кондиционирования играет определяющую роль в обеспечении комфорта, производительности оператора, а также работоспособности важнейших электронных систем техники. Радиатор печки с кондиционером 30/925686, TM.000280 занимает ключевое место в общей схеме климат-контроля экскаваторов-погрузчиков JCB и совместим с оригинальными испарительными и обогревательными узлами, гарантируя соблюдение заводских характеристик.
Назначение, конструкция и штатная интеграция детали
30/925686 (TM.000280) — продукт высокой точности производства, рассчитан на длительный срок службы и эффективную работу в температурных экстремумах России и СНГ. Соединяя системы отопления и кондиционирования, радиатор взаимодействует с испарителем и обогревателем, обеспечивая быстрый переход между режимами «Обогрев/охлаждение» и равномерное распределение воздуха по всей кабине.

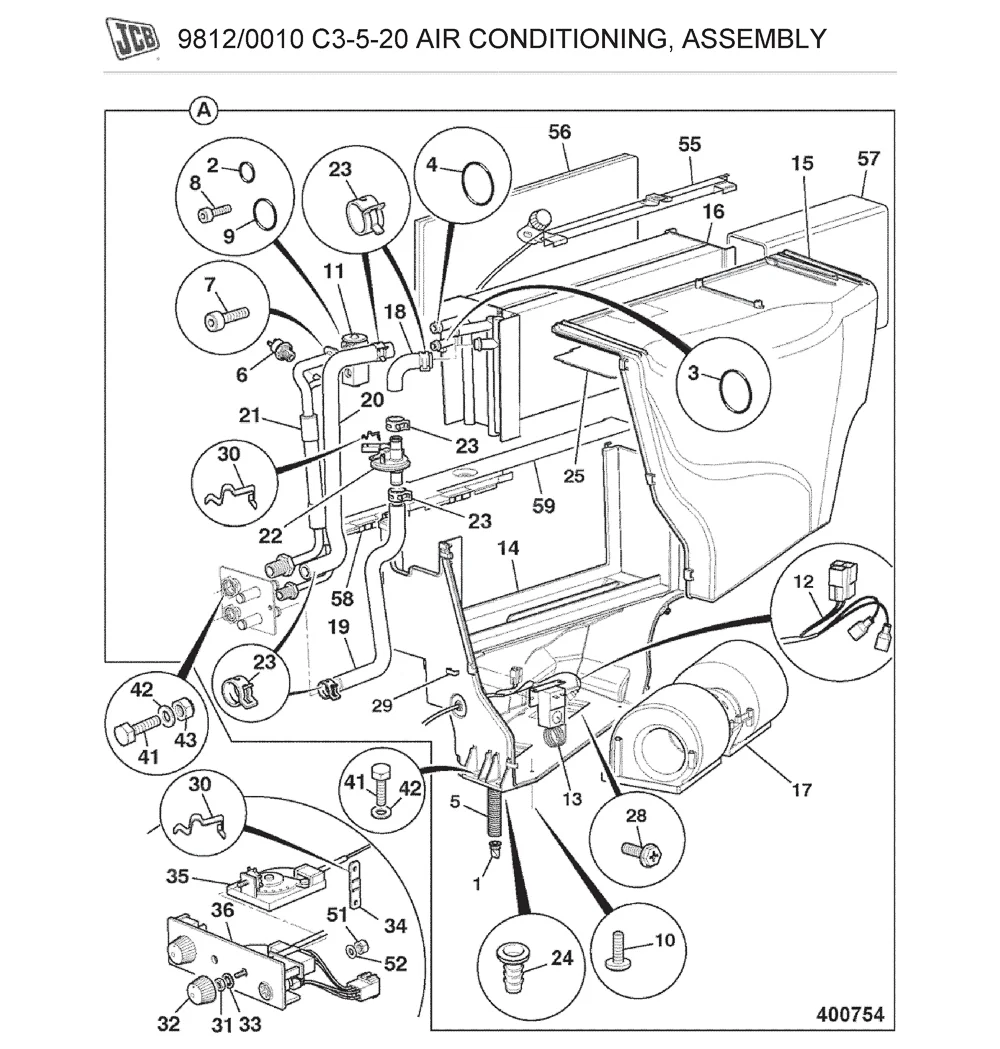

На схеме видны тщательно продуманные компоненты: система шлангов, клапаны, крепления, блок управления заслонками, что облегчает установку, дальнейшее обслуживание и снятие радиатора без нарушения целостности других узлов. Каталожные номера из таблицы позволяют подобрать и заменить любую расходную или крепежную позицию без подбора на глаз.
Жизненный цикл радиатора: эксплуатационный опыт
Использование оригинального радиатора 30/925686 защищает владельца техники от распространённых проблем:
- замедленного разогрева кабины зимой или недостаточного охлаждения летом;
- появления протечек из-за несоответствия уплотнительных элементов;
- преждевременного выхода из строя термостата, кнопок управления и вентиляторов вследствие неоригинальной комплектации.
Советы сервисных инженеров: — При первых признаках запотевания стёкол, затруднённом переходе между режимами работы климат-контроля или появлении посторонних шумов обязательно осмотрите упомянутые в таблице и схеме клапаны, O-rings и температурные датчики.
Диагностика и профилактика радиатора с кондиционером: памятка от механика
Чтобы обеспечить исправную работу радиатора и его эффективное сопряжение с остальными элементами климат-системы JCB, следуйте короткому чек-листу:
| Проверка | Рекомендация |
|---|---|
| Внешний осмотр | Убедитесь в отсутствии коррозии, механических повреждений, утечки ОЖ или фреона |
| Плотность соединений | Контролируйте затяжку крепежа по позициям из таблицы, не допускайте появления люфтов |
| Работоспособность переключателей и заслонок | Тестируйте исправность панелей, гидро- и электронных выключателей |
| Очистка фильтра | Своевременно меняйте салонные фильтры, чтобы предотвратить загрязнение радиаторных сот |

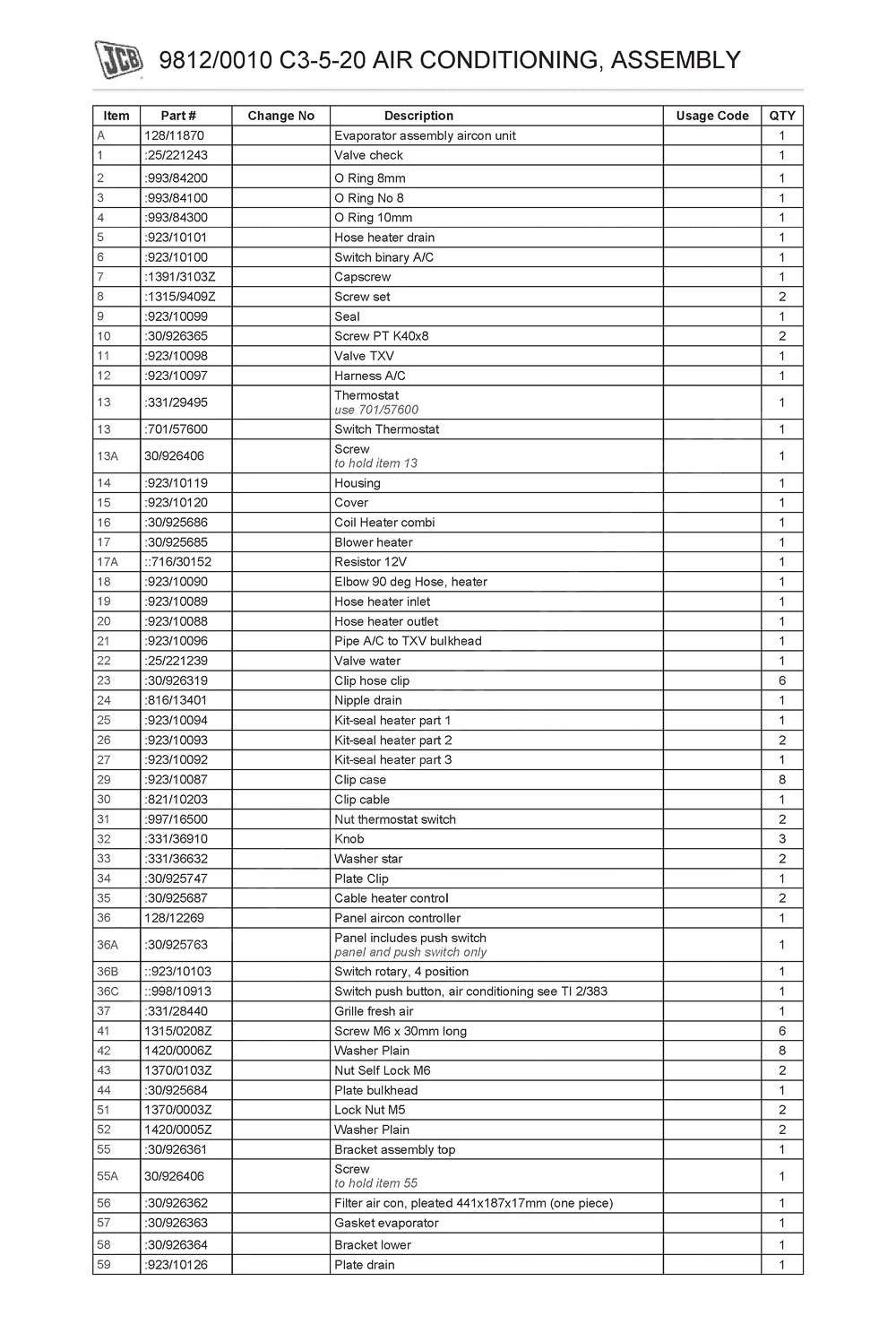

Таблица составных частей с изображения
| Item | Part # | Description | QTY | Описание |
|---|---|---|---|---|
| A | 128/11870 | Evaporator assembly aircon unit | 1 | 128/11870 Испарительный блок кондиционера |
| 1 | 25/221243 | Valve check | 1 | 25/221243 Обратный клапан |
| 2 | 993/84200 | O Ring 8mm | 1 | 993/84200 Уплотнительное кольцо 8мм |
| 3 | 993/84100 | O Ring No 8 | 1 | 993/84100 Уплотнительное кольцо №8 |
| 4 | 993/84300 | O Ring 10mm | 1 | 993/84300 Уплотнительное кольцо 10мм |
| 5 | 923/10101 | Hose heater drain | 1 | 923/10101 Сливной шланг печки |
| 6 | 923/10100 | Switch binary A/C | 1 | 923/10100 Двухпозиционный выключатель кондиционера |
| 7 | 1391/3103Z | Capscrew | 1 | 1391/3103Z Винт с внутренним шестигранником |
| 8 | 1315/490Z | Screw set | 2 | 1315/490Z Комплект винтов |
| 9 | 923/10099 | Seal | 1 | 923/10099 Уплотнение |
| 10 | 30/926365 | Screw PT K40x8 | 2 | 30/926365 Винт PT K40x8 |
| 11 | 923/10098 | Valve TXV | 1 | 923/10098 Терморегулирующий вентиль |
| 12 | 923/10097 | Harness A/C | 1 | 923/10097 Проводка кондиционера |
| 13 | 331/24945 |
Thermostat use 701/57600 |
1 | 331/24945 Термостат (используй 701/57600) |
| 13 | 701/57600 | Switch Thermostat | 1 | 701/57600 Выключатель термостата |
| 13A | 30/926406 | Screw to hold item 13 | 1 | 30/926406 Винт для крепления позиции 13 |
| 14 | 923/10119 | Housing | 1 | 923/10119 Корпус |
| 15 | 923/10120 | Cover | 1 | 923/10120 Крышка |
| 16 | 30/925686 | Coil Heater combi | 1 | 30/925686 Теплообменник печки с кондиционером (радиатор печки с кондиционером) |
| 17 | 30/925685 | Blower heater | 1 | 30/925685 Вентилятор отопителя |
| 17A | 716/30152 | Resistor 12V | 1 | 716/30152 Резистор 12В |
| 18 | 923/10090 | Elbow 90 deg Hose, heater | 1 | 923/10090 Колено шланга отопителя 90° |
| 19 | 923/10089 | Hose heater inlet | 1 | 923/10089 Входной шланг отопителя |
| 20 | 923/10088 | Hose heater outlet | 1 | 923/10088 Выходной шланг отопителя |
| 21 | 923/10096 | Pipe A/C to TXV bulkhead | 1 | 923/10096 Трубка кондиционера до терморегулирующего вентиля (TXV) |
| 22 | 25/221239 | Valve water | 1 | 25/221239 Водяной клапан |
| 23 | 30/926319 | Clip hose clip | 6 | 30/926319 Клипса, хомут шланга |
| 24 | 816/13401 | Nipple drain | 1 | 816/13401 Дренажный штуцер |
| 25 | 923/10094 | Kit-seal heater part 1 | 1 | 923/10094 Комплект прокладок для отопителя, часть 1 |
| 26 | 923/10093 | Kit-seal heater part 2 | 2 | 923/10093 Комплект прокладок для отопителя, часть 2 |
| 27 | 923/10092 | Kit-seal heater part 3 | 1 | 923/10092 Комплект прокладок для отопителя, часть 3 |
| 29 | 923/10087 | Clip case | 8 | 923/10087 Клипса корпуса |
| 30 | 821/10203 | Clip cable | 1 | 821/10203 Клипса кабеля |
| 31 | 997/16500 | Nut thermostat switch | 2 | 997/16500 Гайка выключателя термостата |
| 32 | 331/36910 | Knob | 3 | 331/36910 Ручка регулировки |
| 33 | 331/36932 | Washer star | 2 | 331/36932 Шайба звездочка |
| 34 | 30/925747 | Plate Clip | 1 | 30/925747 Пластина-клипса |
| 35 | 30/925687 | Cable heater control | 2 | 30/925687 Трос управления отопителем |
| 36 | 128/12269 | Panel aircon controller | 1 | 128/12269 Панель управления кондиционером |
| 36A | 30/925763 |
Panel includes push switch panel and push switch only |
1 | 30/925763 Панель с кнопкой (только панель и кнопка) |
| 36B | 923/10103 | Switch rotary, 4 position | 1 | 923/10103 Переключатель поворотный, 4 положения |
| 36C | 998/10913 | Switch push button, air conditioning see TI 2/383 | 1 | 998/10913 Кнопочный выключатель кондиционера |
| 37 | 331/28440 | Grille fresh air | 1 | 331/28440 Решётка забора свежего воздуха |
| 41 | 1315/2082Z | Screw M6 x 30mm long | 6 | 1315/2082Z Винт М6х30 мм |
| 42 | 1420/0006Z | Washer Plain | 8 | 1420/0006Z Плоская шайба |
| 43 | 137/0103Z | Nut Self Lock M6 | 2 | 137/0103Z Самоконтрящаяся гайка М6 |
| 44 | 30/925684 | Plate bulkhead | 1 | 30/925684 Перегородочная пластина |
| 51 | 137/0003Z | Lock Nut M5 | 2 | 137/0003Z Самоконтрящаяся гайка М5 |
| 52 | 1420/0005Z | Washer Plain | 2 | 1420/0005Z Плоская шайба |
| 55 | 30/926361 | Bracket assembly top | 1 | 30/926361 Верхний монтажный кронштейн |
| 55A | 30/926406 | Screw to hold item 55 | 1 | 30/926406 Винт для крепления позиции 55 |
| 56 | 30/926362 | Filter air con, pleated 441x187x17mm (one piece) | 1 | 30/926362 Фильтр кондиционера складчатый 441x187x17мм (1 шт.) |
| 57 | 30/926363 | Gasket evaporator | 1 | 30/926363 Прокладка испарителя |
| 58 | 30/926364 | Bracket lower | 1 | 30/926364 Нижний монтажный кронштейн |
| 59 | 923/10126 | Plate drain | 1 | 923/10126 Сливная пластина |
Рекомендации по эксплуатации и устранению типовых неисправностей
Если штатная система отопления и охлаждения в кабине JCB перестает справляться с комфортом, обратите внимание на расходники и узлы из вышеуказанной таблицы. Проблемы, выявленные сервисными специалистами:
- износ уплотнений или трещины на патрубках приводит к потере герметичности и некорректной работе отопления;
- невыставленные значения термостата (позиция 13, 701/57600) или неисправности переключателей передают ложные сигналы на испаритель или радиатор;
- слабый поток воздуха — явный признак загрязнения фильтра кондиционера (позиция 56) или неисправных вентиляторов.
Запоминайте: при эксплуатации в условиях пыли и большой влажности JCB требует более тщательного обслуживания климатической системы, особенно оригинального радиатора печки с кондиционером 30/925686.
Краткий вывод
Поддерживайте стабильную работу климатической системы JCB — это гарант вашего комфорта, работоспособности электроники и долгого срока службы техники в целом. Для гарантированной надежности используйте только оригинальные запчасти с четкой идентификацией артикулов, руководствуясь таблицами каталога.
По всем вопросам подбора и заказа радиатора печки с кондиционером 30/925686 или других элементов климат-системы JCB вы можете обратиться к нашим сертифицированным специалистам.
