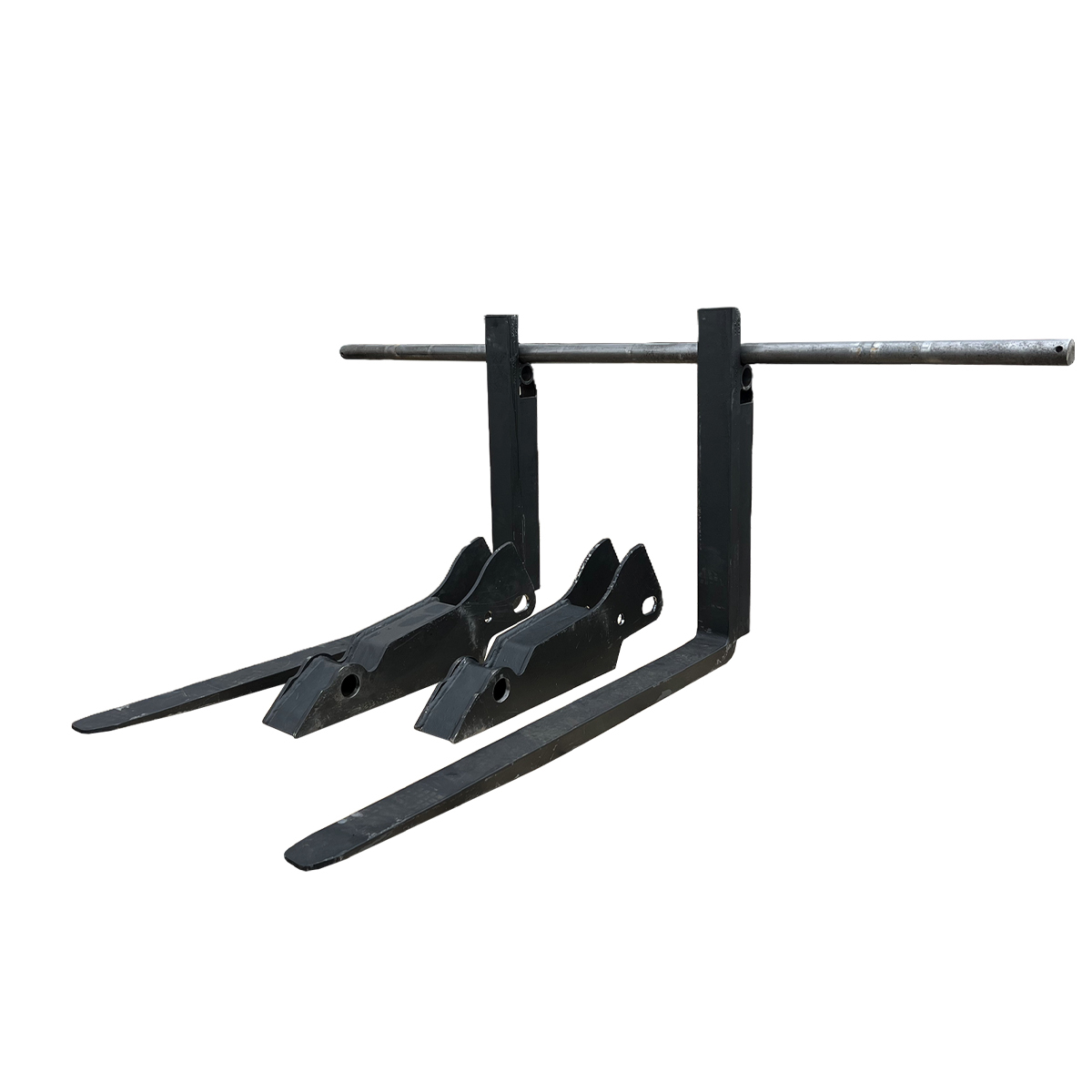

Вилы комплект 6 в 1 JCB 980/A5834, 980/88455, 980/65800 А
- Без первоначального взноса
- Без переплаты
- Срок 3, 4 и 6 месяцев
- До 500 000 ₽
Telegram
MAX Инструкция по установке комплекта вил (6-в-1)
Номер комплекта: 980/A7928
Модели техники: JCB 3CX, 4CX Backhoe Loaders (с серийного номера M2005184).
Совместимые ковши:
- 126/00578 G.A. Clam Shovel 1.1 м³ 92”
- 126/00583 G.A. Clam Shovel 1.1 м³ 88”
Введение
Комплект содержит компоненты для установки вил на ковш JCB Clam Shovel. Числовые обозначения соответствуют пунктам в таблице деталей.
Подготовка машины
- Установите машину на ровную поверхность.
- Снимите навесное оборудование.
- Зафиксируйте колеса/гусеницы.
- Опустите рабочие органы или установите страховочные упоры.
- Остановите двигатель, извлеките ключ.
- Сбросьте давление в гидросистеме.
- Отключите аккумулятор.
- Дождитесь остывания системы.
- При сварке отключите генератор и электронные блоки.
Сборка

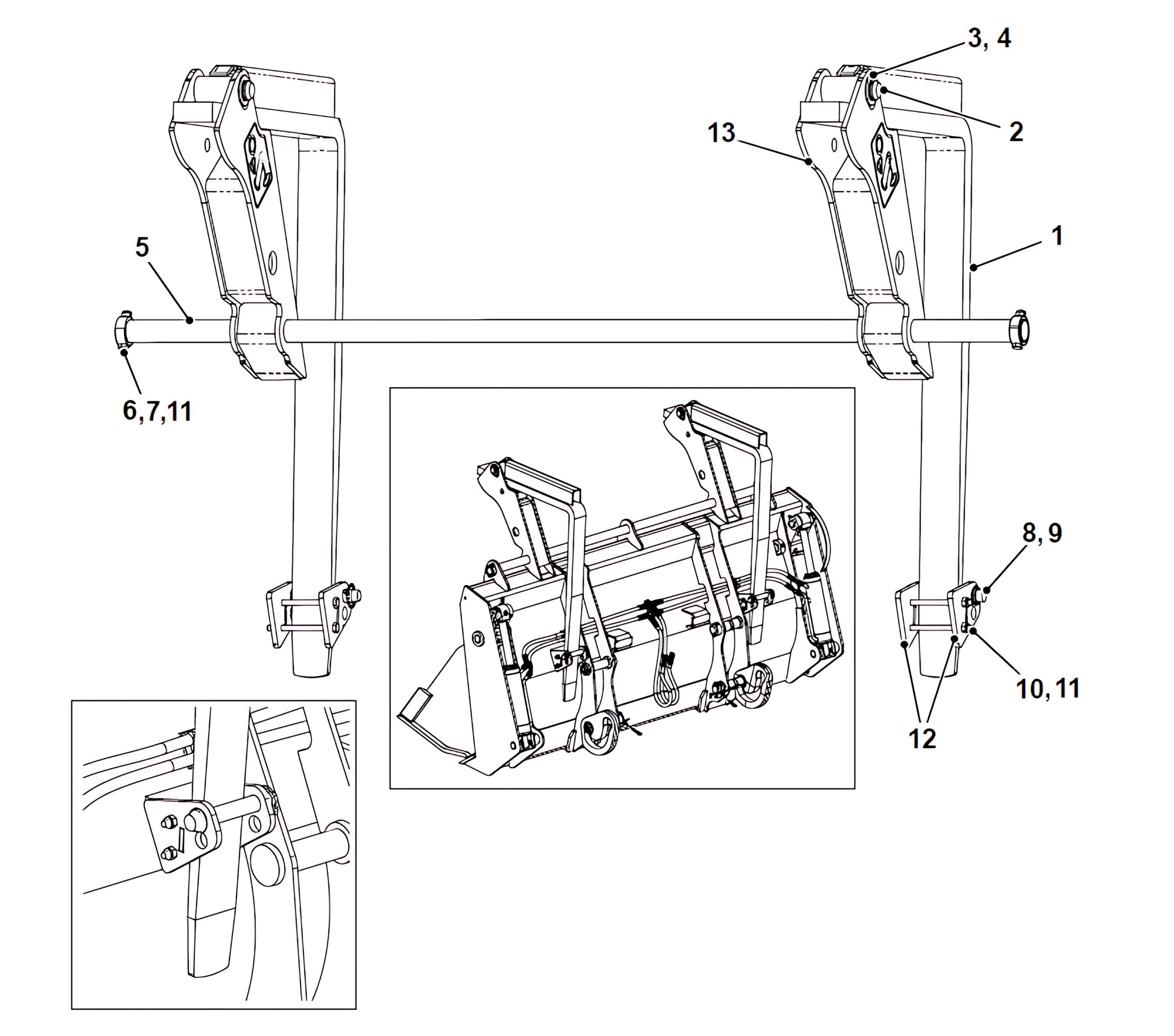

Рис. 3. Установка вил на ковш
- Установите вилы на ковш (см. рис. 3).
- Убедитесь, что наклейки 5 правильно расположены на держателях 14.

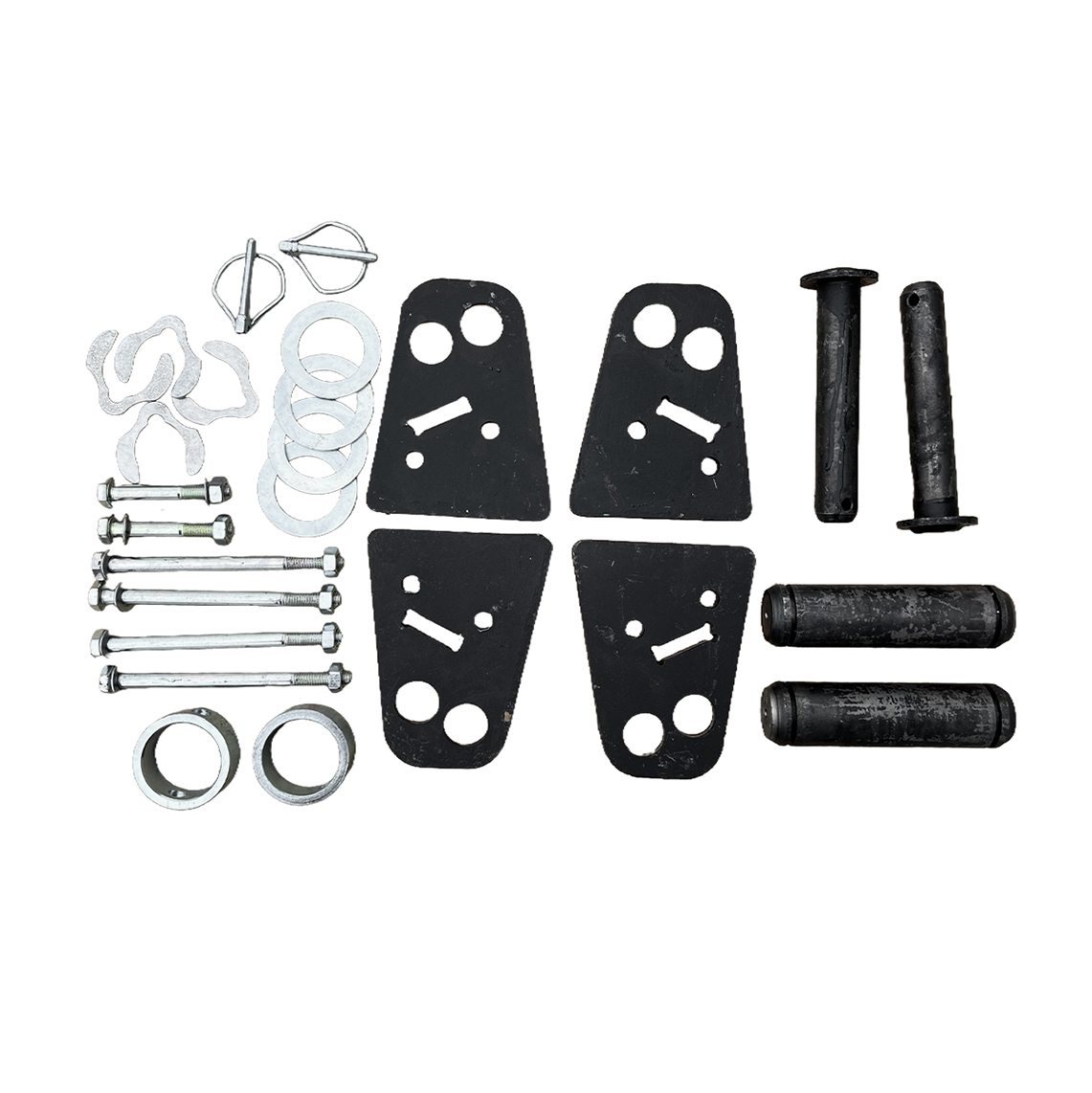

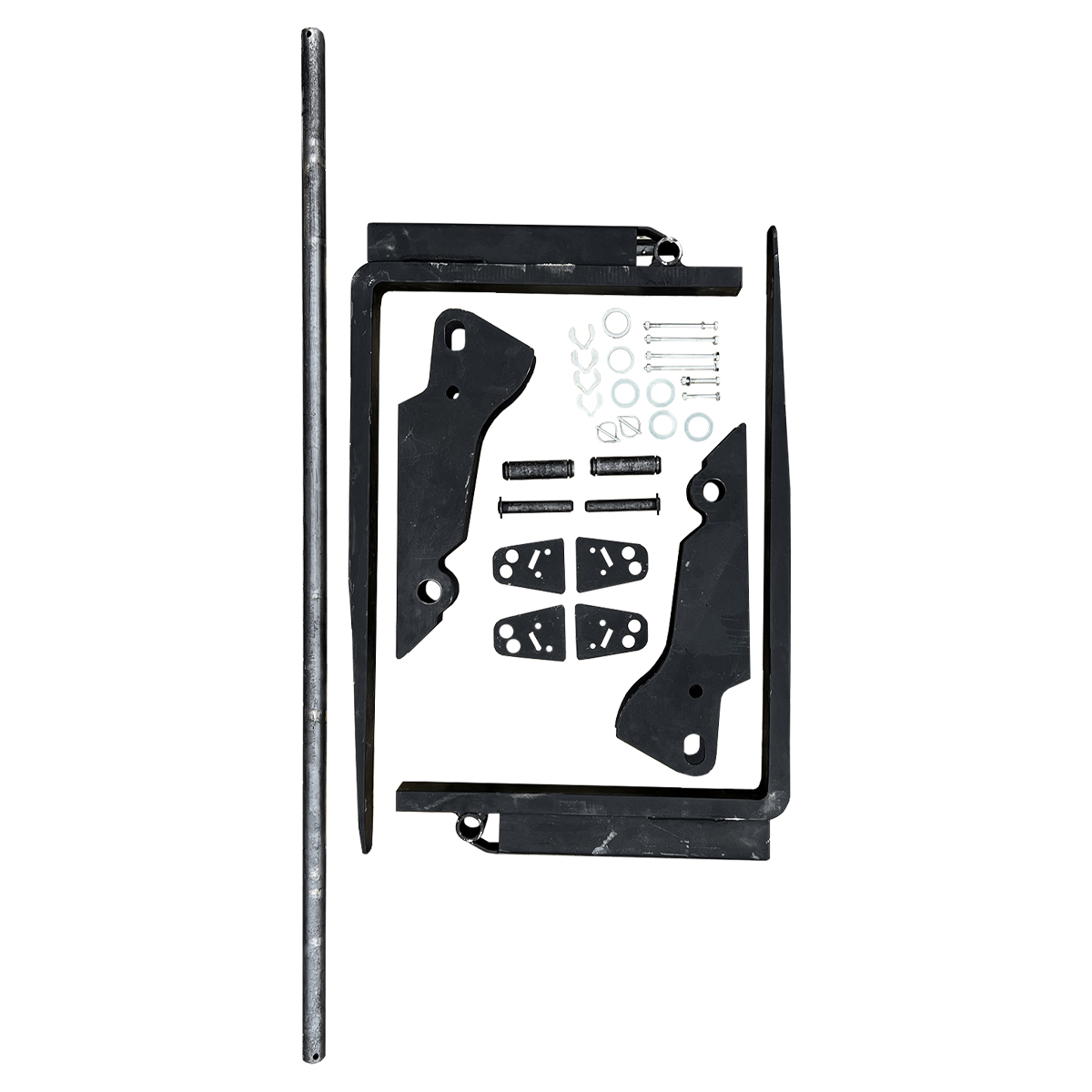

Таблица деталей (Комплект 980/A7928)
| ПУНКТ | НОМЕР ДЕТАЛИ | ОПИСАНИЕ | КОЛ-ВО |
|---|---|---|---|
| 1 | 123/04827 | ВИЛА CLAMSHOVEL | 2 |
| 2 | 811/70116 | ПАЛЕЦ 38.10x141 | 2 |
| 3 | 821/00309 | СТАПОРНОЕ КОЛЬЦО | 4 |
| 4 | 332/C7128 | ШАЙБА 39x60x3.2 мм | 4 |
| 5 | 123/06667 | НАПРАВЛЯЮЩАЯ ВИЛ | 1 |
| 6 | 123/06668 | ФИКСАТОРНЫЙ КОЛЛАР 44 мм | 2 |
| 7 | 1315/3416Z | БОЛТ M10x70 | 2 |
| 8 | 123/00932 | ФИКСАТОРНЫЙ ШТИФТ | 2 |
| 9 | 826/00600 | БЫСТРОРАЗЪЕМНЫЙ ШТИФТ | 2 |
| 10 | 1315/3424Z | БОЛТ M10x140 | 2 |
| 11 | 1370/0303Z | КОНТРГАЙКА M10 | 4 |
| 12 | 332/G2073 | ПЛАСТИНА ХРАНЕНИЯ ВИЛ 1.0 м³ | 4 |
| 13 | 125/00410 | ДЕРЖАТЕЛЬ ВИЛ 1.0 м³ | 2 |
Правила техники безопасности
Жидкость под давлением
Струя жидкости под высоким давлением может проникнуть в кожу. Избегайте контакта, используйте защитные средства. Проверяйте утечки с помощью картона. При попадании жидкости в кожу немедленно обратитесь за помощью.
Перед работой изучите схему. Неправильное подключение опасно.
Отключите аккумулятор и генератор. Не сваривайте чугунные детали. Заземляющий кабель должен быть ближе 0.6 м к месту сварки.
Перед работой сбросьте давление в системе. Не запускайте двигатель при открытых шлангах.
Очистите зоны соединений и используйте защитные заглушки.
Избегайте перетирания, защемления и контакта с горячими поверхностями.
