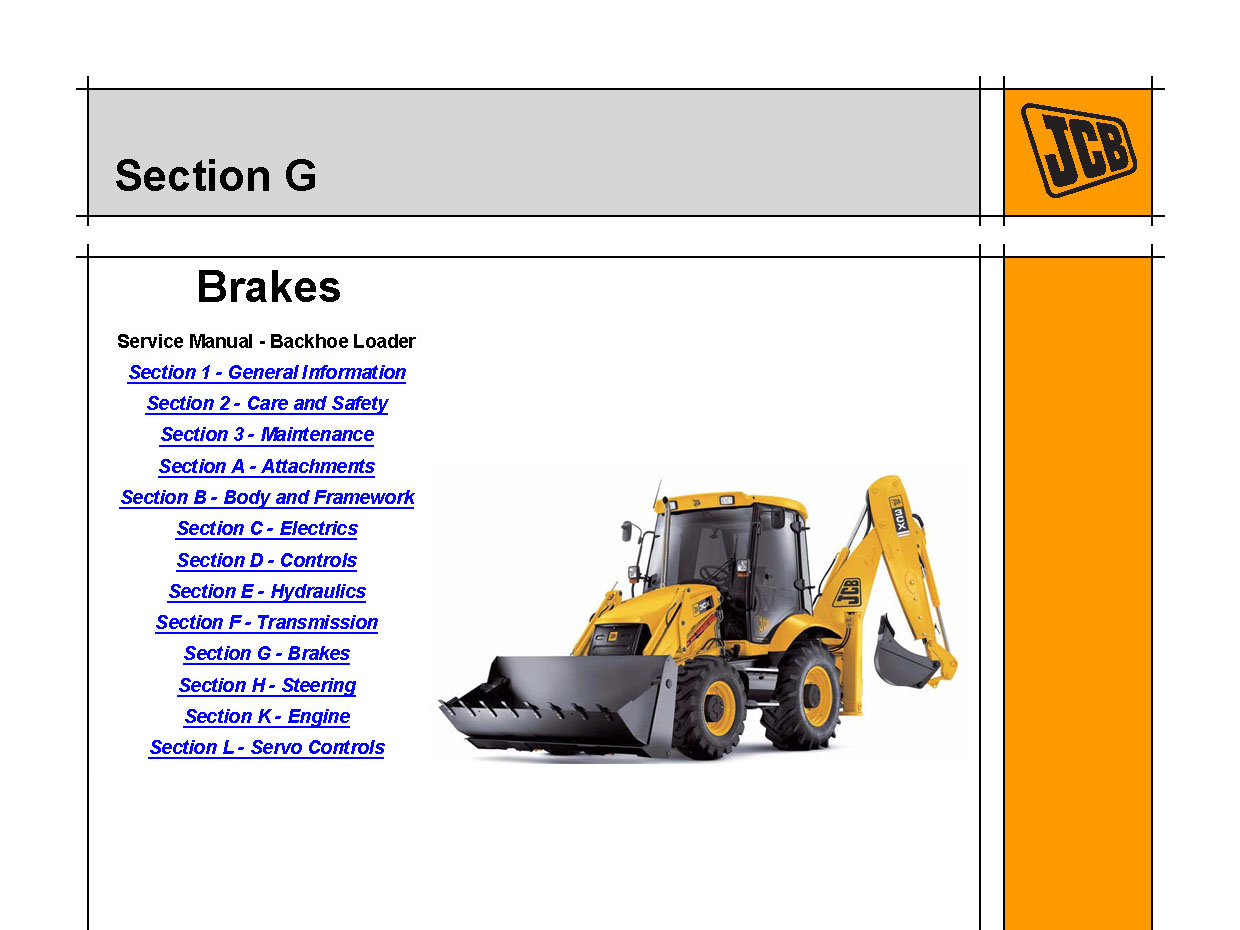

Тормозная система JCB 3CX / 4CX — руководство по диагностике и обслуживанию (PDF)
На странице размещено сервисное руководство по тормозной системе экскаваторов-погрузчиков JCB 3CX и JCB 4CX. В документе собраны технические данные, принцип работы, электрические соединения режимов торможения 2WD/4WD, таблицы неисправностей и сервисные процедуры.
Руководство помогает при типовых задачах: прокачка тормозов, проверка вакуума, поиск утечек, диагностика “педаль проваливается/тугая”, а также обслуживание и регулировка стояночного тормоза для машин с Synchro Shuttle и Powershift.
Ниже — удобное оглавление по страницам: выберите нужный раздел (диагностика, прокачка, вакуумные тесты, ручник, главный цилиндр/сервоузлы) и быстро перейдите к нужной процедуре.
Оглавление руководства по тормозам JCB — по страницам
| Диапазон страниц | Раздел | Что внутри |
|---|---|---|
| G-1 – G-3 | Технические данные | Тип тормозов, параметры master cylinder/servo, данные по стояночному тормозу для Synchro Shuttle и Powershift |
| G-4 – G-8 | Принцип работы системы | Компенсирующий главный цилиндр, режимы педалей (заблокированы/разблокированы), логика работы |
| G-6 – G-8 | Режимы торможения 2WD/4WD | 2WS/4WS, Auto 2 и 4 wheel braking, особенности включения и поведения системы |
| G-9 – G-31 | Электрические соединения | Схемы режимов 2/4 wheel braking, quick reference, провода и разъёмы (диагностика цепей) |
| G-32 – G-35 | Диагностика неисправностей | Таблицы “симптом → причина → действие”: педаль тугая/проваливается, тянет в сторону, шум, плохое торможение, утечки |
| G-36 – G-45 | Сервисные процедуры: рабочие тормоза | Регулировка датчика стоп-сигналов, прокачка, вакуумные тесты, тест утечки уплотнений поршня, проверка сапуна моста |
| G-46 – G-53 | Стояночный тормоз: проверка и регулировка | Тест стояночного тормоза, регулировка для Synchro Shuttle и Powershift, датчик стояночного тормоза, замена колодок (Synchro Shuttle) |
| G-54 – G-61 | Главный цилиндр и сервоузлы | Снятие/установка master cylinder + servo, разборка/сборка, remote servo (опция), вакуумный насос/эксгаустер, сервисные операции |
| G-62 – G-67 | Стояночный тормоз (Synchro Shuttle) | Моменты затяжки, снятие/установка суппорта, разборка/осмотр/сборка, снятие/установка тормозного диска |
| G-68 – G-71 | Стояночный тормоз (Powershift) | Разборка/осмотр/сборка многодискового пакета, исполнительный механизм, измерение толщины пакета, рекомендации по ремонту |
Запчасти тормозной системы JCB 3CX / 4CX в наличии
Если при диагностике выявлен износ или неисправность узлов, мы поставляем оригинальные запчасти тормозной системы JCB 3CX и 4CX со склада.
В наличии и под заказ: тормозные колодки стояночного тормоза, тормозные диски, главный тормозной цилиндр (master cylinder), сервоузел (remote servo), вакуумный насос / эксгаустер, датчик стоп-сигнала, трос стояночного тормоза, уплотнения и ремкомплекты.
При обращении укажите модель машины (JCB 3CX или 4CX), тип трансмиссии (Synchro Shuttle или Powershift) и серийный номер — это позволит подобрать точную деталь без ошибок.
