Электрика JCB 3CX / 4CX — схемы, предохранители, реле и диагностика

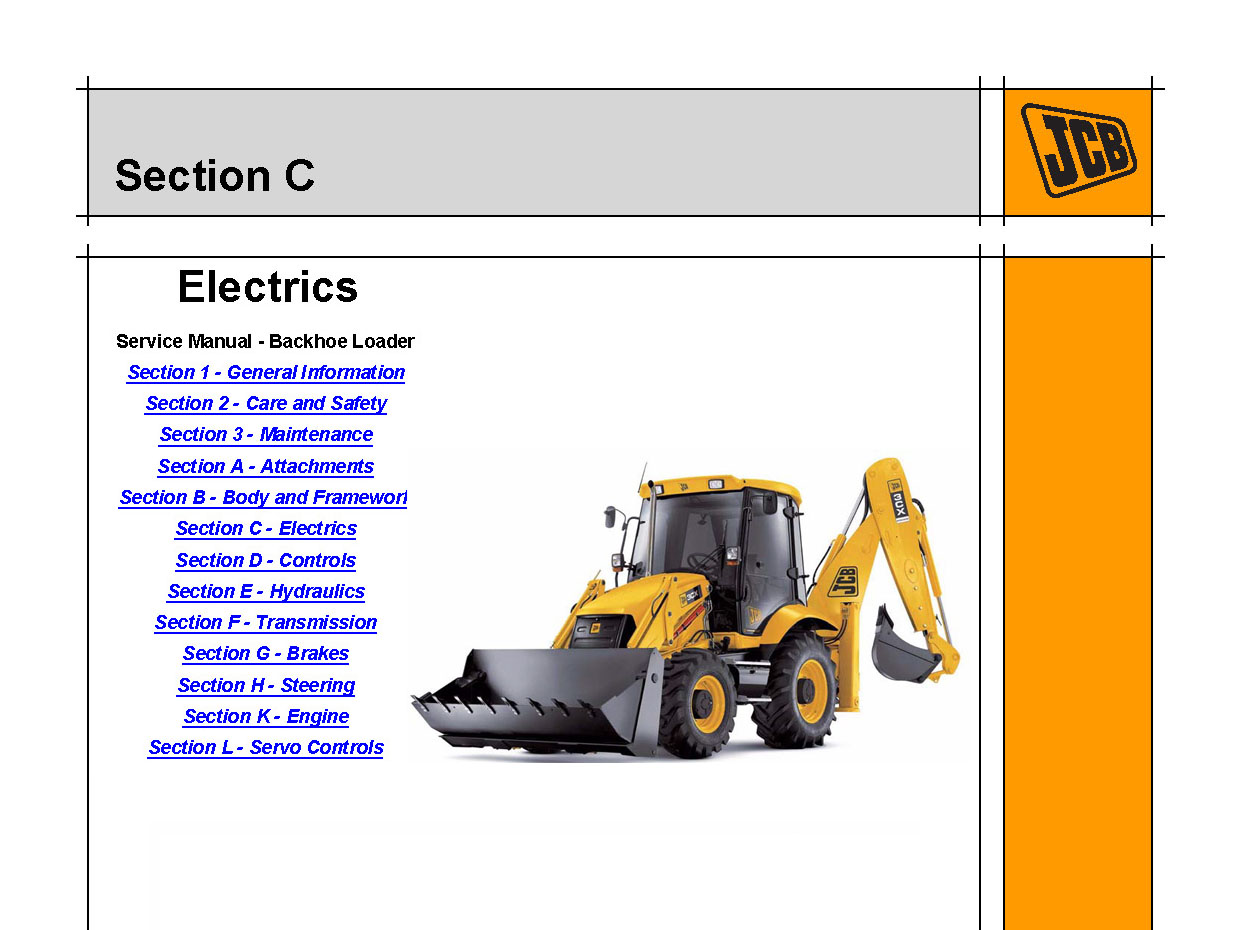

На странице размещено сервисное руководство по электрике экскаваторов-погрузчиков JCB 3CX и JCB 4CX. Внутри: предохранители и реле (в т.ч. для разных комплектаций), электрические схемы (до/после May 2009), проверки мультиметром, аккумулятор, генератор, стартер, точки массы, а также большой блок схем разъёмов и жгутов проводки.
Ниже — точное содержание по C-страницам. Выберите нужный узел или тип проверки и сразу переходите к нужному месту в PDF.
Содержание по страницам (идеально точно по оглавлению PDF)
| Диапазон страниц | Глава | Что внутри (кратко) |
|---|---|---|
| C-1 – C-2 | Сервисный инструмент | Перечень специнструмента и справочник по инструменту |
| C-3 | Общие электрические данные | Напряжение системы, параметры АКБ, номинал генератора и базовые данные |
| C-4 – C-12 | Предохранители и реле (3CX/4CX) | Предохранители для машин без сервопривода и с джойстиками (servo), предохранители link box, реле (ранние/поздние до May 2009, с May 2009), реле управления КПП/рулением |
| C-13 – C-15 | Предохранители и реле (3C-14 / 214e / 3C) | Отдельные таблицы предохранителей, link box и реле для этих модификаций |
| C-16 – C-38 | Электросхемы до May 2009 (аналоговая приборная панель) | Базовые схемы 3CX/4CX, схемы управления КПП (Synchro Shuttle / Powershift / Shiftmaster), опции: подогрев холодного пуска, режимы руления 4WS (PCB/ECU), режимы торможения 2WS/4WS, доп. гидравлика/гидрозажим, спидометр, SRS, shovel reset, HSC, quickhitch и др. |
| C-39 – C-58 | Электросхемы с May 2009 (цифровая приборная панель) | Обновлённые схемы 3CX/4CX под цифровую приборку (проводка, соединения, логика цепей) |
| C-59 – C-65 | Электросхемы (3C-14 / 214e / 3C) | Базовая схема, подогрев холодного пуска, опции (в т.ч. shovel reset / SRS) |
| C-66 – C-69 | Работа мультиметром | DC-напряжение, сопротивление, прозвонка, частота, проверка диодов |
| C-70 – C-72 | Аккумулятор | Обслуживание, тесты, проверка плотности (specific gravity) |
| C-73 – C-75 | Генератор и цепь зарядки | Описание, меры предосторожности, тест цепи зарядки, тест генератора |
| C-76 – C-77 | Стартер и цепь запуска | Тест цепи запуска (по точкам/падению напряжения и участкам проводки) |
| C-78 – C-79 | Идентификация проводов и жгутов | Правила чтения маркировок, номера проводов и их функции |
| C-80 – C-82 | Ремонт жгутов проводки | Порядок ремонта, соединения, восстановление проводки |
| C-83 – C-85 | Генератор: снятие и разборка | Снятие/проверка/замена, регулятор и щётки, шкив |
| C-86 – C-88 | Стартер: снятие и разборка | Снятие/проверка/замена, щёточный узел, втягивающее реле |
| C-89 – C-90 | Точки массы | Расположение точек массы (earth points) для быстрой диагностики |
| C-91 – C-352 | Разъёмы и жгуты проводки (3CX/4CX) — полный блок схем | Схемы соединений и межсоединений, жгуты для машин без servo и с джойстиками, далее полный комплект “чертежи/схемы” по разъёмам, проводам и соединениям |
| C-353 – C-398 | Разъёмы и жгуты (3C-14 / 214e / 3C) | Схемы соединений, жгуты и чертежи по электрике для этих модификаций |
Запчасти по электрике JCB 3CX / 4CX
Что поставляем
Подберём предохранители и реле, элементы цепи запуска и зарядки (в т.ч. генератор/стартер по комплектации), разъёмы, клеммы, элементы проводки, датчики и сопутствующие компоненты.
Для точного подбора
Укажите модель (JCB 3CX или 4CX), серийный номер, тип управления (обычное / джойстики servo) и год выпуска (до/после May 2009). Это критично для совпадения схем, предохранителей и реле.
