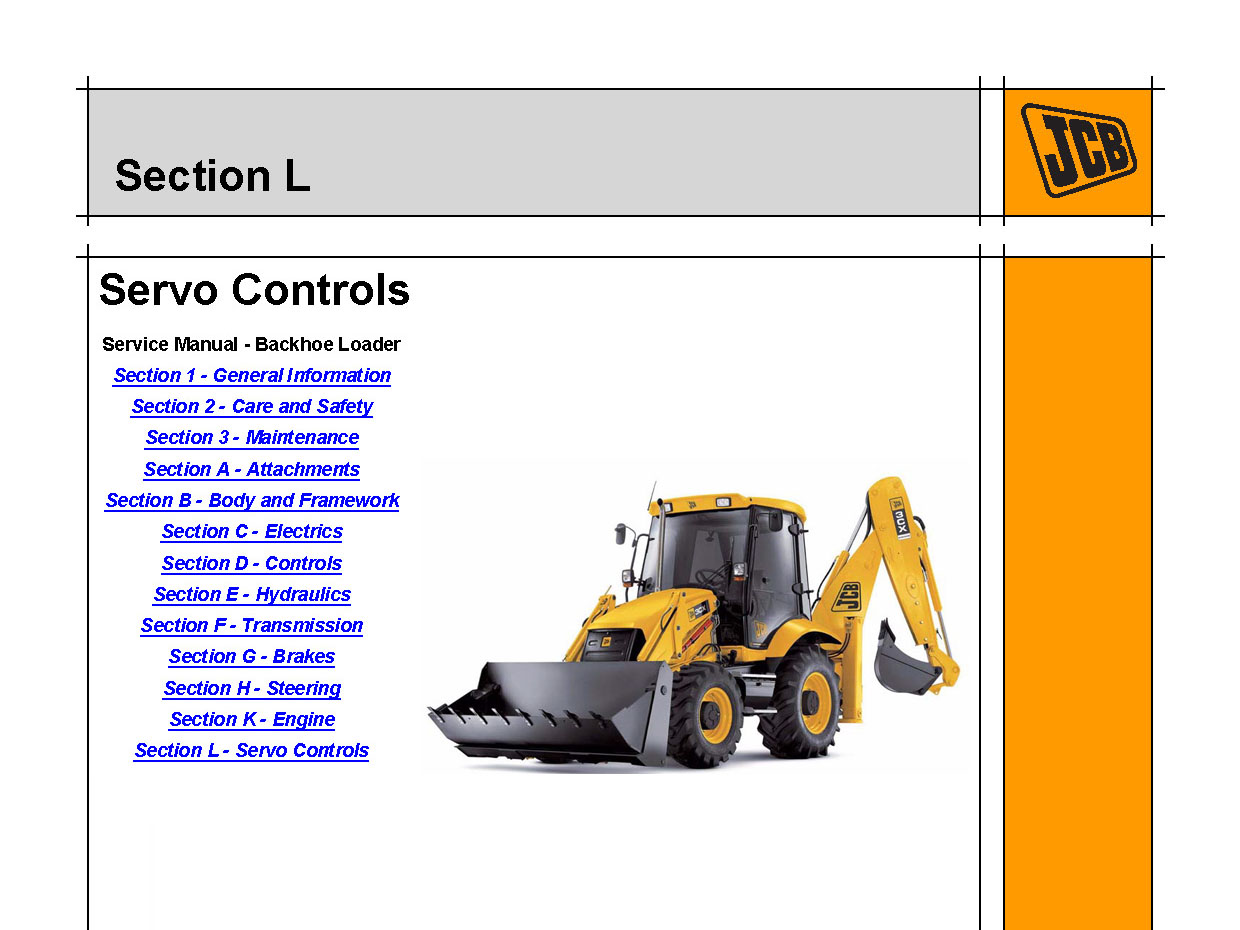

Сервоуправление JCB 3CX / 4CX (Servo Controls) — схемы, диагностика и сервисные процедуры
Ниже — структура сервисного раздела Servo Controls для экскаваторов-погрузчиков JCB 3CX / 4CX (джойстиковые версии). Таблица разбита по диапазонам страниц оригинального руководства, чтобы быстро находить нужный узел и нужную проверку.
Документ охватывает системы Precision Control, Advanced EasyControl и EasyControl: электросхемы и гидросхемы, таблицы неисправностей, thumbwheel blink-коды, проверки давления (servo pressure / main system pressure), а также узлы: servo pressure supply valve, inloader valve, насосы и распределители.
Если нужно: “не работают джойстики”, “всё медленно”, “нет усилия”, “ошибка по thumbwheel”, “подозрение на низкое servo-давление” — начинайте с блока диагностики и проверок, затем переходите к конкретному клапану/насосу по оглавлению ниже.
Содержание Servo Controls JCB — логические блоки по страницам
| Диапазон страниц | Раздел | Что внутри |
|---|---|---|
| L-1 – L-18 | Введение, инструмент, предохранители/реле | Описание типов машин (Precision/EasyControl), перечень специнструмента, таблицы по предохранителям и реле |
| L-19 – L-98 | Электросхемы (Schematic Circuits — Electrics) | Схемы и ключи компонентов для Precision Control / Advanced EasyControl / EasyControl (варианты приборов, разъёмы, цепи управления) |
| L-99 – L-136 | Гидросхемы (Schematic Circuits — Hydraulics) | Гидравлические схемы, порты, обозначения, компонент-кей, привязка к тест-точкам и контурам |
| L-137 – L-167 | Precision Control: схемы, диагностика, blink-коды, проверки | Joysticks enable, HSC/override, таблицы неисправностей, thumbwheel blink-коды, проверки servo pressure и main system pressure, тесты утечек/компенсатора |
| L-168 – L-203 | Advanced EasyControl: обзор, схемы, диагностика | System overview, Variflow, load sense/pressure compensator, электрические/гидравлические схемы, fault finding, blink-коды, проверки давления и cycle times |
| L-204 – L-231 | EasyControl: обзор, схемы, диагностика | Работа разгрузчика/режим HSC, схемы, цепи interlock/enable, fault finding, blink-коды, проверки servo pressure и main system pressure, quick-connect pilot hoses |
| L-232 – L-237 | Джойстики и стабилизаторы | Описание органов управления, changeover (ISO/SAE), снятие/установка, разборка/сборка |
| L-238 – L-265 | Клапаны управления сервосистемой и inloader | Loader lever controls, Servo pressure supply valve, пропорциональные соленоиды, PWM ECU, Inloader valve: режимы, графики давления, снятие/установка |
| L-266 – L-276 | Насосы (Gearpumps / Variflow) | Описание и спецификации, снятие/установка; по Variflow — ограничения по разборке и требования к спецоснастке |
| L-277 – L-304 | Loader Valve (Sectional): секции, золотники, ARV, LSRV | Секционный распределитель: servo spool, detent spools, load sense relief, auxiliary relief valves (внутр./внешн.), flow regulator, pressure compensators, load hold checks |
| L-305 – L-311 | Loader Valve (Monoblock) + unloader | Моноблочный распределитель: описания, сервисы, работа разгрузчика (unloader), снятие/установка, разборка/сборка |
| L-312 – L-328 | Excavator Valve (Sectional): секции и клапаны | Секционный распределитель экскаватора: servo spool, ARV (внутр./внешн.), pressure compensators, load hold checks, сервисные операции |
| L-329 – L-335 | Excavator Valve (Monoblock) + hydraclamps | Моноблочный распределитель, принцип работы, сервисы, hydraclamps, снятие/установка, разборка/сборка |
| L-336 – L-341 | Auxiliary Valve Block (секционный/моноблок) | Вспомогательные клапанные блоки: спецификации, описание работы, привязка к контурам и схемам |
| L-342 – L-344 | Сиденье кабины (Cab Seat) | Проверки/регулировки датчиков положения сиденья, снятие/установка, связь с interlock/enable |
