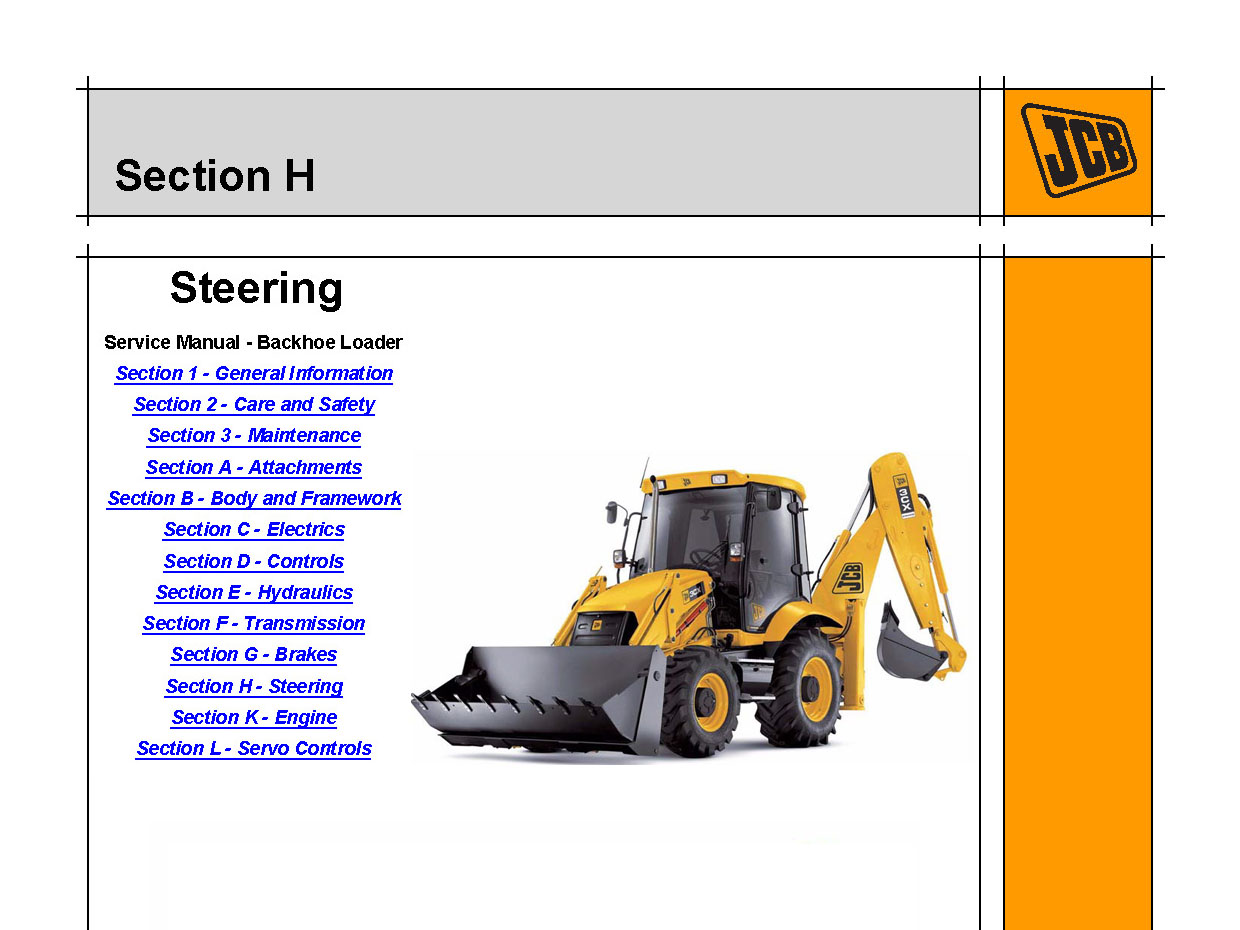

Рулевое управление JCB 3CX / 4CX — руководство по диагностике и ремонту (PDF)
На странице размещено сервисное руководство по рулевому управлению экскаваторов-погрузчиков JCB 3CX и JCB 4CX. Документ охватывает работу гидравлического рулевого блока (орбитрол), приоритетного клапана (priority valve), схемы 2WS/4WS, электрическую часть выбора режимов и сервисные процедуры.
Руководство используется при симптомах: тугой руль, машина не поворачивает, 4WS не переключается, «уходит фаза» (drift) на полном приводе руления, а также при необходимости проверки давления рулевого контура, прокачки, настройки proximity-датчиков и проверки соленоидов клапана режимов.
Ниже приведено оглавление по страницам — выберите нужный блок (схемы, описание работы, диагностика, тесты давления, прокачка, ремонт узлов) и быстро перейдите к нужной процедуре.
Оглавление руководства по рулевому управлению — по страницам
| Диапазон страниц | Раздел | Что внутри |
|---|---|---|
| H-1 – H-2 | Сервисный инструмент | Специнструмент для рулевого блока (Orbitrol) и ключи для разборки цилиндров/эндкэпов |
| H-3 – H-5 | Технические данные | Параметры рулевого блока (объём, давления relief/shock), параметры priority valve и варианты (в т.ч. отдельные данные для 3C sideshift) |
| H-6 – H-13 | Принцип работы 2WS / 4WS + схемы контуров | Описание работы руления для 2WS и 4WS, схемы рулевого контура, варианты клапана выбора режимов (Type 1 / Type 2) |
| H-14 – H-22 | Описание работы узлов (circuit descriptions) | Режимы нейтраль/поворот, unassisted turn, shock valve, работа priority valve (neutral/turning), логика распределения потока |
| H-23 – H-32 | Электрическая часть выбора режимов | Системы управления режимами руления: PCB (реле) и ECU, провода и разъёмы, базовая диагностика цепей |
| H-33 – H-39 | Диагностика неисправностей + blink-коды | Таблицы “симптом → причина → действие”, проверки по гидравлике/электрике, диагностические blink-коды (если применимо) |
| H-40 – H-48 | Сервисные процедуры | Тесты давления (standby/steering), чистка priority valve, прокачка 2WS/4WS, re-phasing колёс, настройка proximity switch, проверка соленоидов, проверка внутренних утечек |
| H-49 – H-51 | Сервис (3C sideshift — если применимо) | Тесты давления и чистка priority valve для модификаций 3C sideshift |
| H-52 – H-54 | Priority valve — снятие/разборка | Removal & Replacement, Dismantle & Assemble, отдельная процедура для варианта sideshift |
| H-55 – H-63 | Power track rod, тяги и рулевые цилиндры | Снятие power track rod, рычаги/тяги (link arms), проверка/регулировка схождения, разборка/сборка рулевых цилиндров, моменты затяжки |
| H-64 – H-67 | Клапан режимов руления (Type 1) — обслуживание | Снятие/установка, разборка/сборка, ограничения по ремонту, замена уплотнений, torque settings |
| H-68 – H-70 | Клапан режимов руления (Type 2) — обслуживание | Снятие/установка, обслуживание соленоидов (как неразборных элементов), чистота каналов, замена O-ring |
| H-71 – H-75 | Рулевой гидроблок (Orbitrol) — снятие/разборка | Hydraulic steer unit: removal & replacement, dismantle & assemble, рекомендации по проверке давления и обязательная прокачка после работ |
