Органы управления JCB 3CX / 4CX — руководство по регулировке и ремонту
Ниже представлена структура сервисного раздела Controls для экскаваторов-погрузчиков JCB 3CX и JCB 4CX. Таблица разбита по страницам оригинального руководства и помогает быстро находить нужный узел управления.
Документ охватывает рулевую колонку, механические тяги распределителей, трос газа, трос стояночного тормоза (Synchro Shuttle и Powershift), механизм Anti-Spill и систему Shovel Reset. Указанные диапазоны страниц упрощают поиск информации при регулировке, ремонте и диагностике.
Если требуется регулировка органов управления JCB 3CX, устранение люфта рулевой колонки, настройка стояночного тормоза или проверка тросов управления — ориентируйтесь на соответствующий диапазон страниц в таблице ниже.

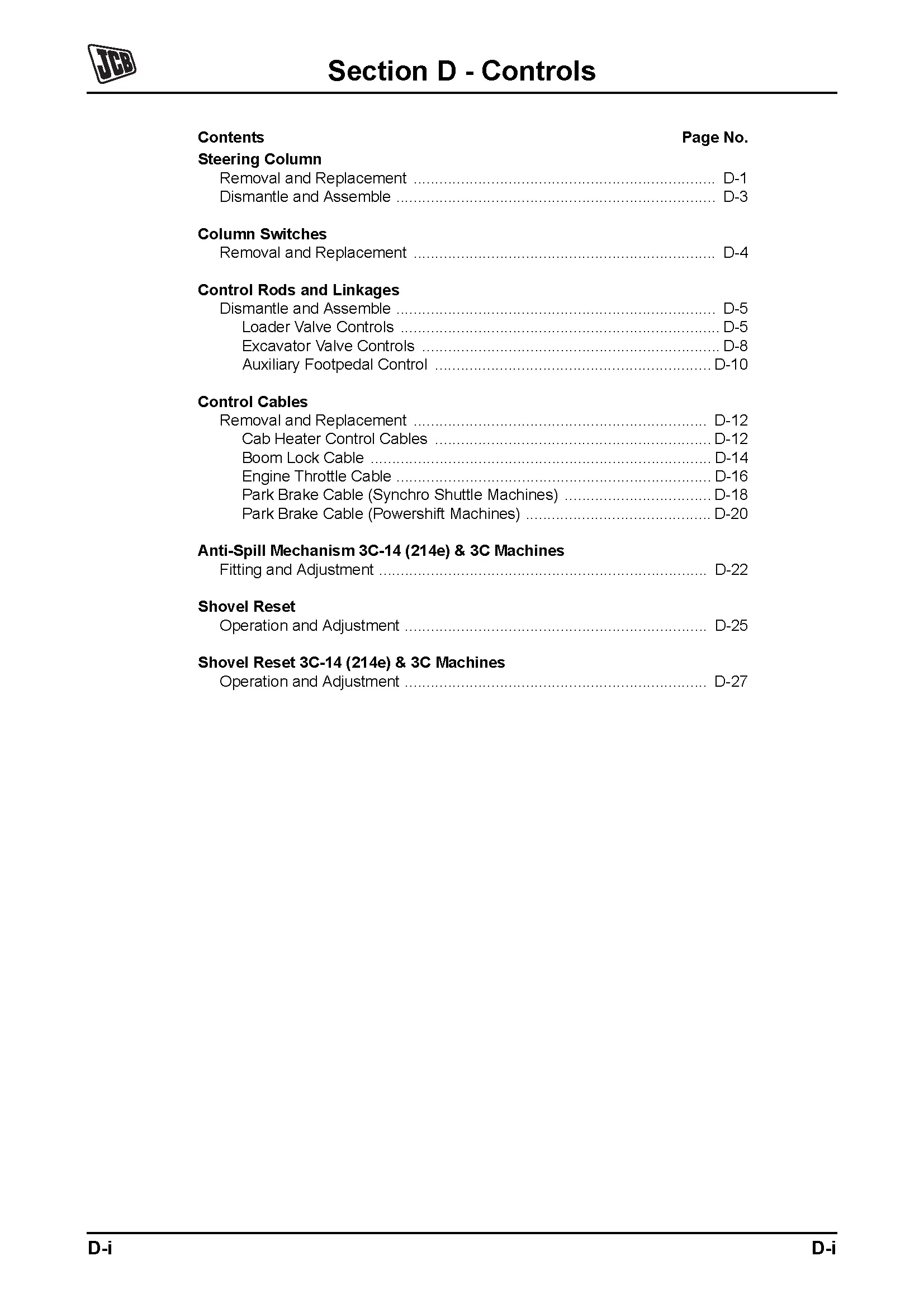

Содержание раздела управления JCB (Controls) — по страницам
| Диапазон страниц | Раздел | Что внутри |
|---|---|---|
| D-1 – D-3 | Рулевая колонка | Снятие/установка tilt и fixed версии, разборка, подшипники, демпфер, моменты затяжки |
| D-4 | Подрулевые переключатели | Демонтаж, разъёмы, фиксация, проверка корректной работы |
| D-5 – D-7 | Управление распределителем погрузчика | Тяги, механизмы, регулировка положения рычагов, выравнивание и настройка |
| D-8 – D-9 | Управление распределителем экскаватора | Размеры регулировок, тяги стабилизаторов и стрелы, настройка рычагов |
| D-10 – D-11 | Дополнительная педаль (Auxiliary) | Педальный механизм, регулировка хода, настройка proximity-датчика |
| D-12 – D-13 | Тросы отопителя кабины | Снятие/установка тросов, регулировка клапана отопителя |
| D-14 – D-15 | Трос блокировки стрелы | Регулировка упора (зазор 3 мм), настройка и проверка работы |
| D-16 – D-17 | Трос газа двигателя | Ручной и ножной привод, демонтаж, подключение к ТНВД |
| D-18 – D-19 | Стояночный тормоз (Synchro Shuttle) | Трос, регулировка свободного хода, базовые размеры |
| D-20 – D-21 | Стояночный тормоз (Powershift) | Демонтаж, уплотнение, герметизация, финальная регулировка |
| D-22 – D-24 | Anti-Spill механизм | Настройка автоматического пролива ковша, контрольное положение 300 мм |
| D-25 – D-28 | Shovel Reset | Включение, детент, регулировка proximity-датчика (2 мм / 5–8 мм) |
