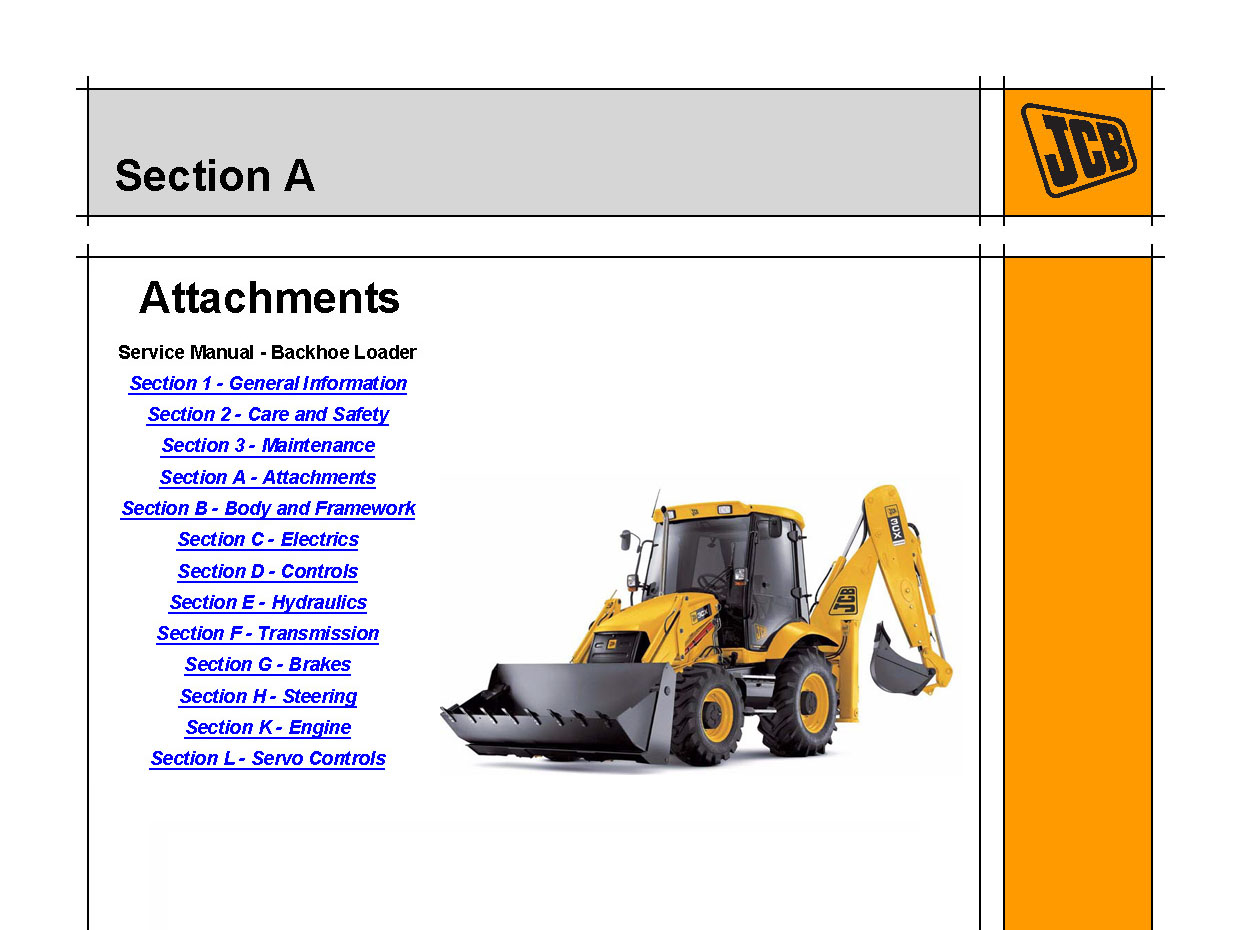

Навесное оборудование JCB 3CX / 4CX — руководство по обслуживанию и диагностике (PDF)
На странице размещено сервисное руководство по навесному оборудованию для экскаваторов-погрузчиков JCB 3CX и JCB 4CX. Документ охватывает дополнительную гидролинию инструмента, подключение гидрошлангов и быстроразъёмных соединений, обслуживание фильтра обратной линии, а также узлы распределения потока и настройки рабочего контура.
Руководство используется при симптомах: слабая скорость работы навесного, нестабильный расход, перегрев масла, утечки на БРС/рукавах, падение давления, некорректная работа клапана распределения потока, ошибки включения режимов.
Ниже — оглавление по страницам. Выберите нужный раздел и быстро перейдите к процедурам проверки, регулировки, снятия/установки и диагностике неисправностей.
Оглавление руководства по навесному оборудованию — по страницам
| Диапазон страниц | Раздел | Что внутри |
|---|---|---|
| A-1 – A-14 | Гидромолот / высокопоточная линия | Схемы гидролиний, логика включения режимов, элементы управления потоком, базовая диагностика контура |
| A-15 – A-18 | Подключение гидрошлангов и БРС | Безопасное подключение, сброс остаточного давления, проверка утечек и корректной работы соединений |
| A-19 | Фильтр обратной линии | Снятие/установка, контроль состояния, рекомендации по обслуживанию |
| A-20 – A-30 | Дополнительная гидролиния инструмента | Принцип работы, регулировка расхода, контроль давления, проверка работоспособности и типовые причины слабого потока |
| A-31 – A-36 | Клапан распределения потока | Снятие/установка, разборка/сборка, уплотнения, настройка и контрольные проверки |
| A-37 – A-40 | Навеска и элементы крепления | Сервисные операции по узлам навески и сопутствующим компонентам, требования по безопасности при работах |
Типовые задачи и неисправности навесного оборудования JCB 3CX / 4CX
Не работает доп. гидролиния или слабый поток
Проверяют включение режима, корректность подключения БРС, состояние фильтра обратной линии, настройки расхода и работу клапана распределения потока.
Перегрев масла при работе навесного
Оценивают нагрузку контура, режим потока, состояние масла и фильтрации, а также утечки и «перепуски» через клапанные узлы.
Утечки на БРС и рукавах, падение давления
Диагностика начинается с соединений и рукавов, затем переходят к клапану распределения потока, уплотнениям и проверкам давления.
Запчасти и узлы навесного оборудования JCB 3CX / 4CX
Что поставляем
Поставляем компоненты дополнительной гидролинии, быстроразъёмные соединения, рукава и фитинги, фильтры обратной линии, узлы распределения потока, уплотнения и ремкомплекты, а также сопутствующие расходники для монтажа.
Для точного подбора
Укажите модель (JCB 3CX или 4CX), серийный номер машины, тип установленной гидросистемы и какое навесное используется (например: гидромолот, доп. линия инструмента). Это ускорит подбор и исключит несовместимость.
Сопутствующие разделы руководства
Для полной диагностики навесного оборудования обычно дополнительно используют разделы: гидравлика, сервоуправление, управление (тросы/рычаги) и электрика машины.
