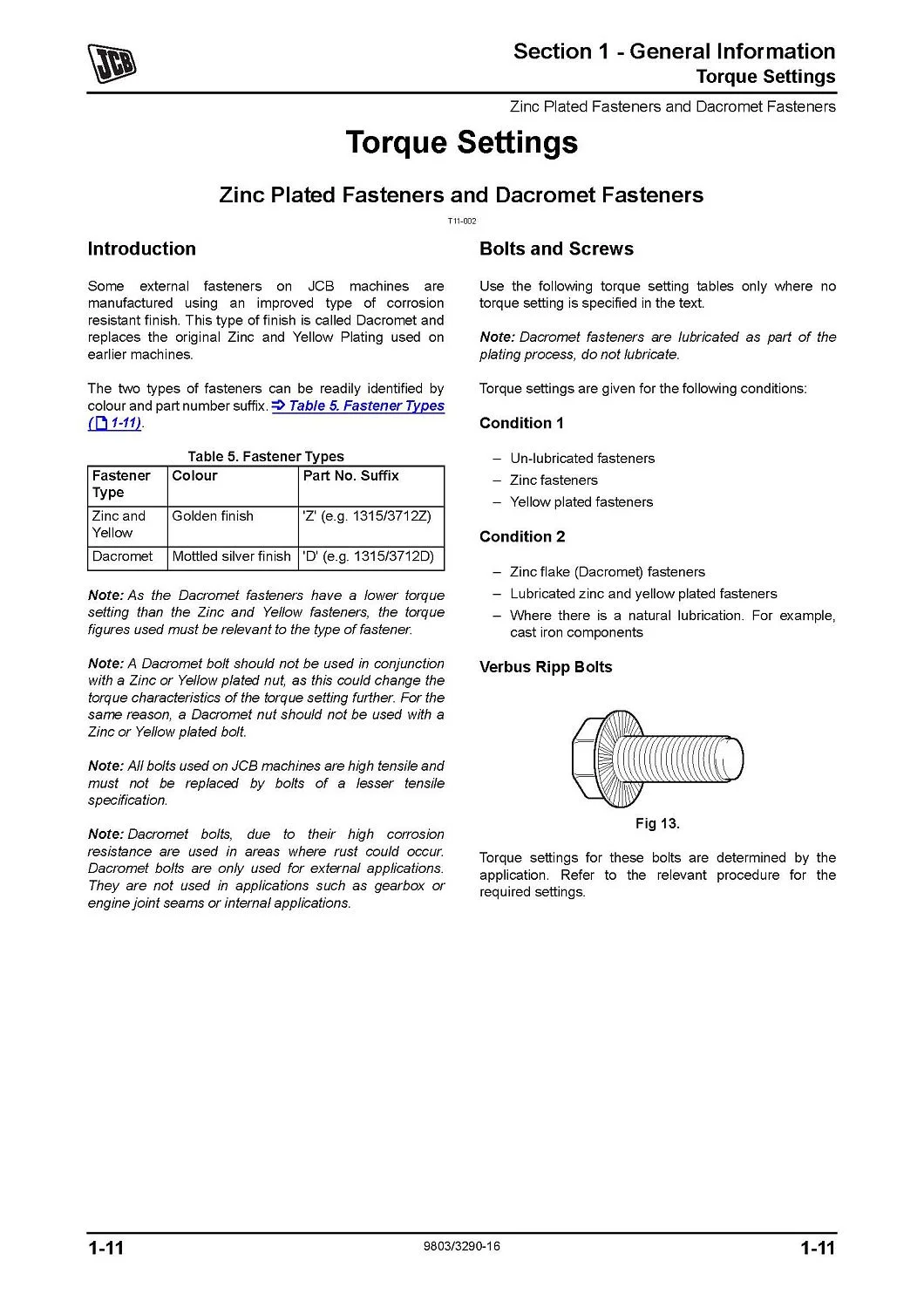

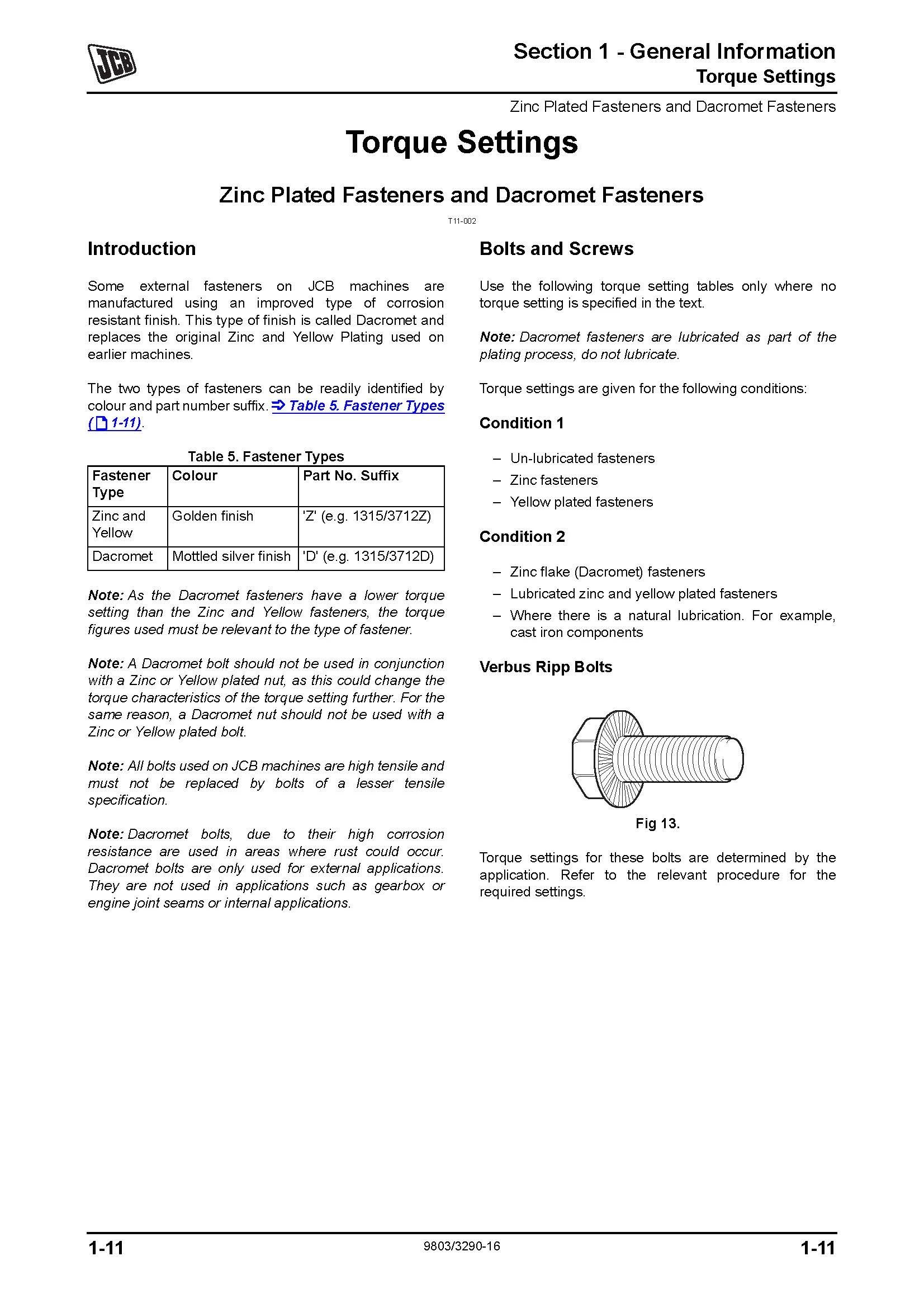

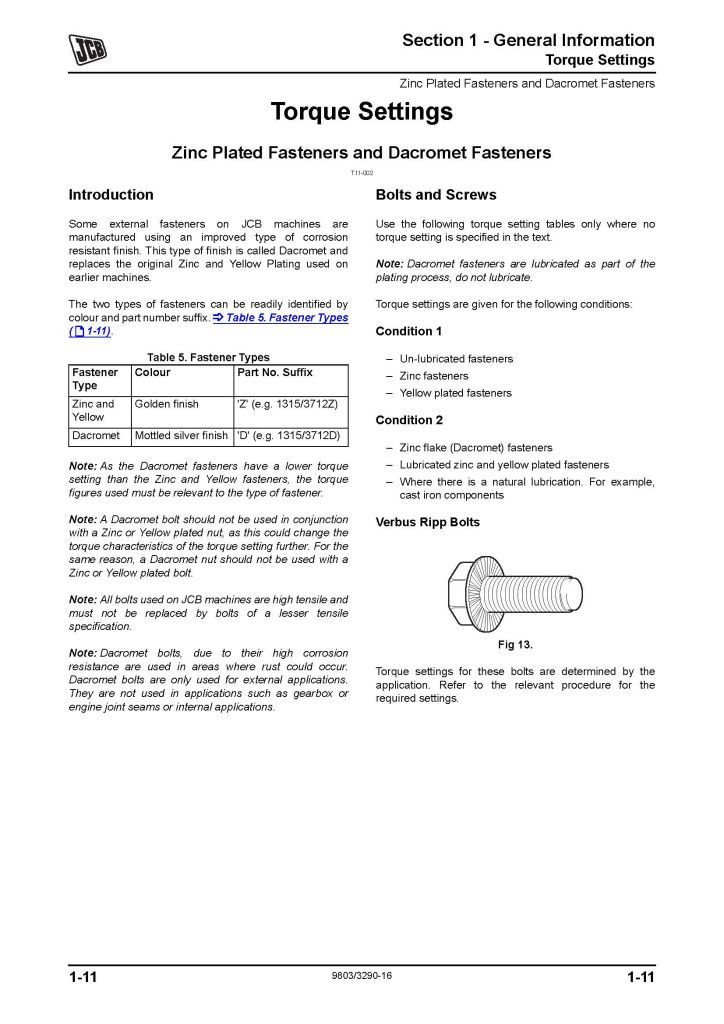

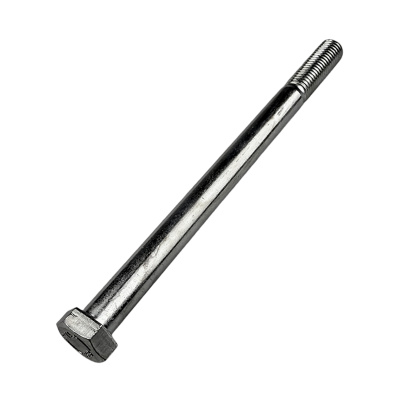

Некоторые внешние крепежные элементы на машинах JCB изготавливаются с использованием улучшенного типа антикоррозийного покрытия. Этот тип покрытия называется дакрометом и заменяет оригинальное цинковое и желтое покрытие, ранее использовавшееся на ранних моделях.
Два типа крепежных элементов легко различаются по цвету и суффиксу номера детали:
|
Тип крепежа |
Цвет |
Суффикс номера детали |
|---|---|---|
|

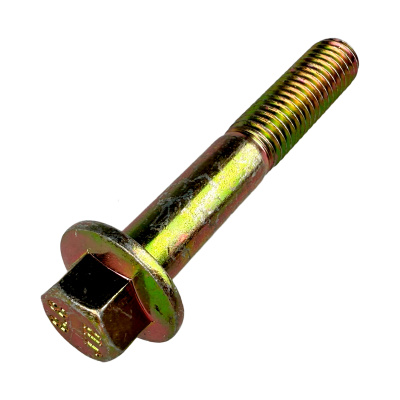

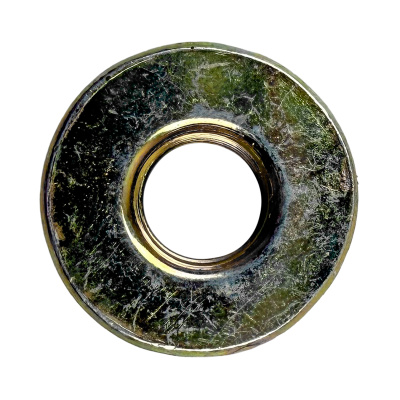

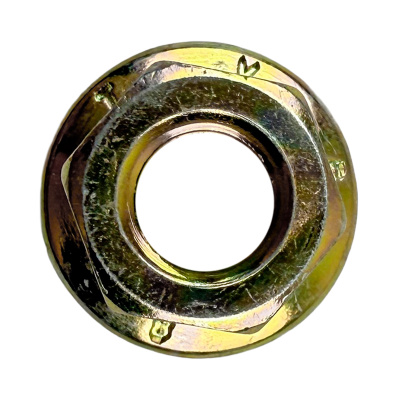

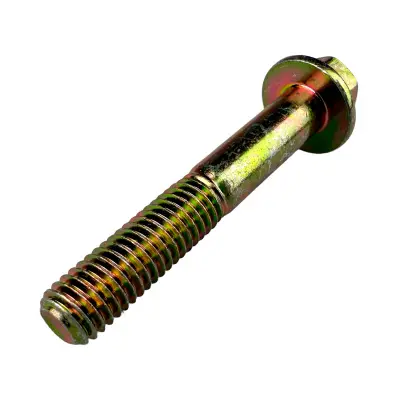

Цинк и желтое покрытие |
Золотистый оттенок |
'Z' (например, 1315/3712Z) |
|
Дакромет |
Мраморный серебристый оттенок |
'D' (например, 1315/3712D) |
Примечание : Поскольку момент затяжки для крепежа с покрытием дакромет ниже, чем для крепежа с цинковым и желтым покрытием, значения момента должны соответствовать типу крепежа.
Примечание : Крепеж с покрытием дакромет не следует использовать вместе с гайками или винтами с цинковым или желтым покрытием, так как это может изменить характеристики момента затяжки. По той же причине гайки с покрытием дакромет не следует использовать с винтами с цинковым или желтым покрытием.
Примечание : Все болты, используемые на машинах JCB, являются высокопрочными и не должны заменяться болтами с меньшей прочностью.
Примечание : Болты с покрытием дакромет, благодаря их высокой коррозионной стойкости, используются в местах, где возможна коррозия. Болты с покрытием дакромет применяются только для внешних приложений. Они не используются в приложениях, таких как соединения коробки передач или двигателя, или внутренних приложениях.

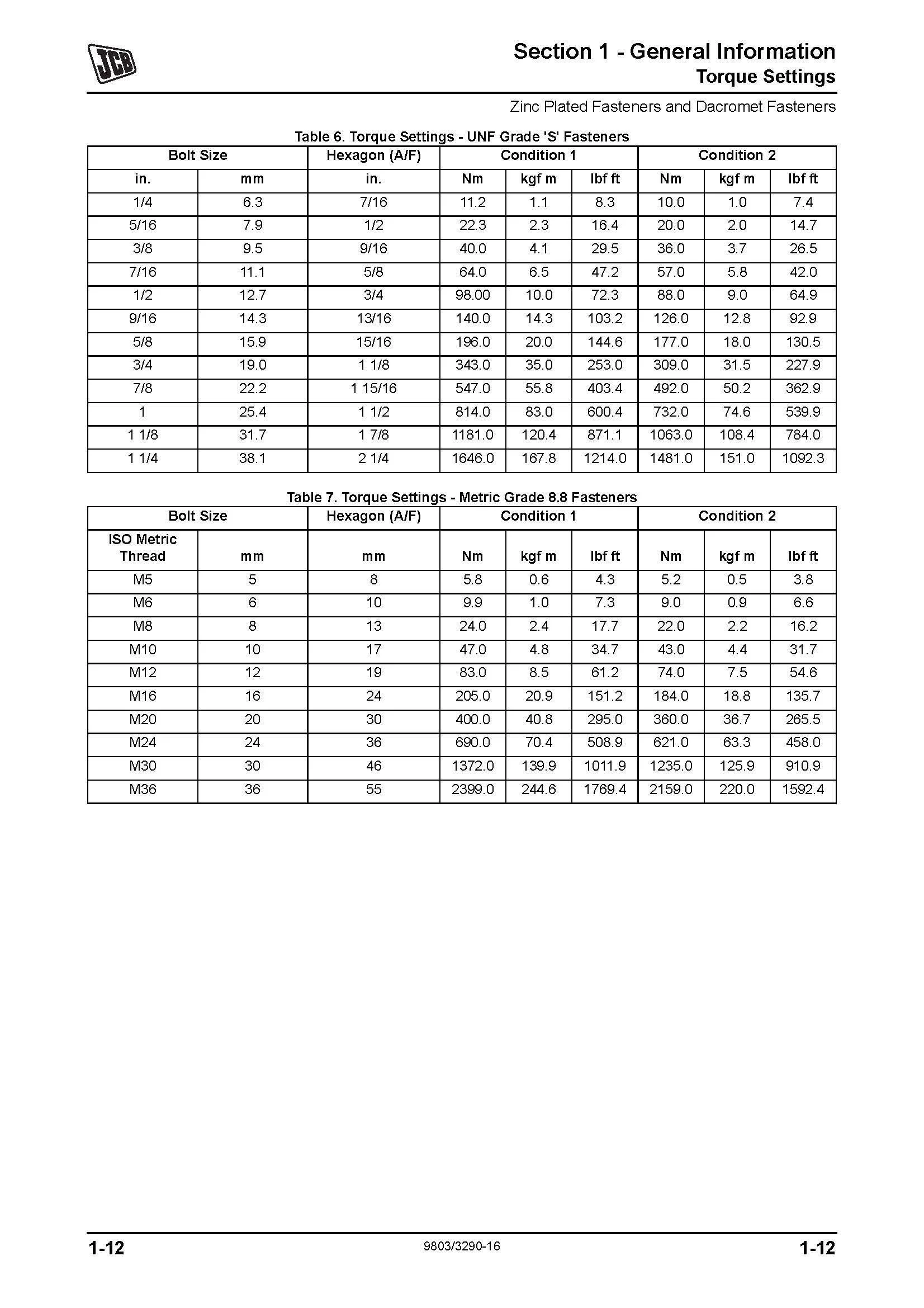

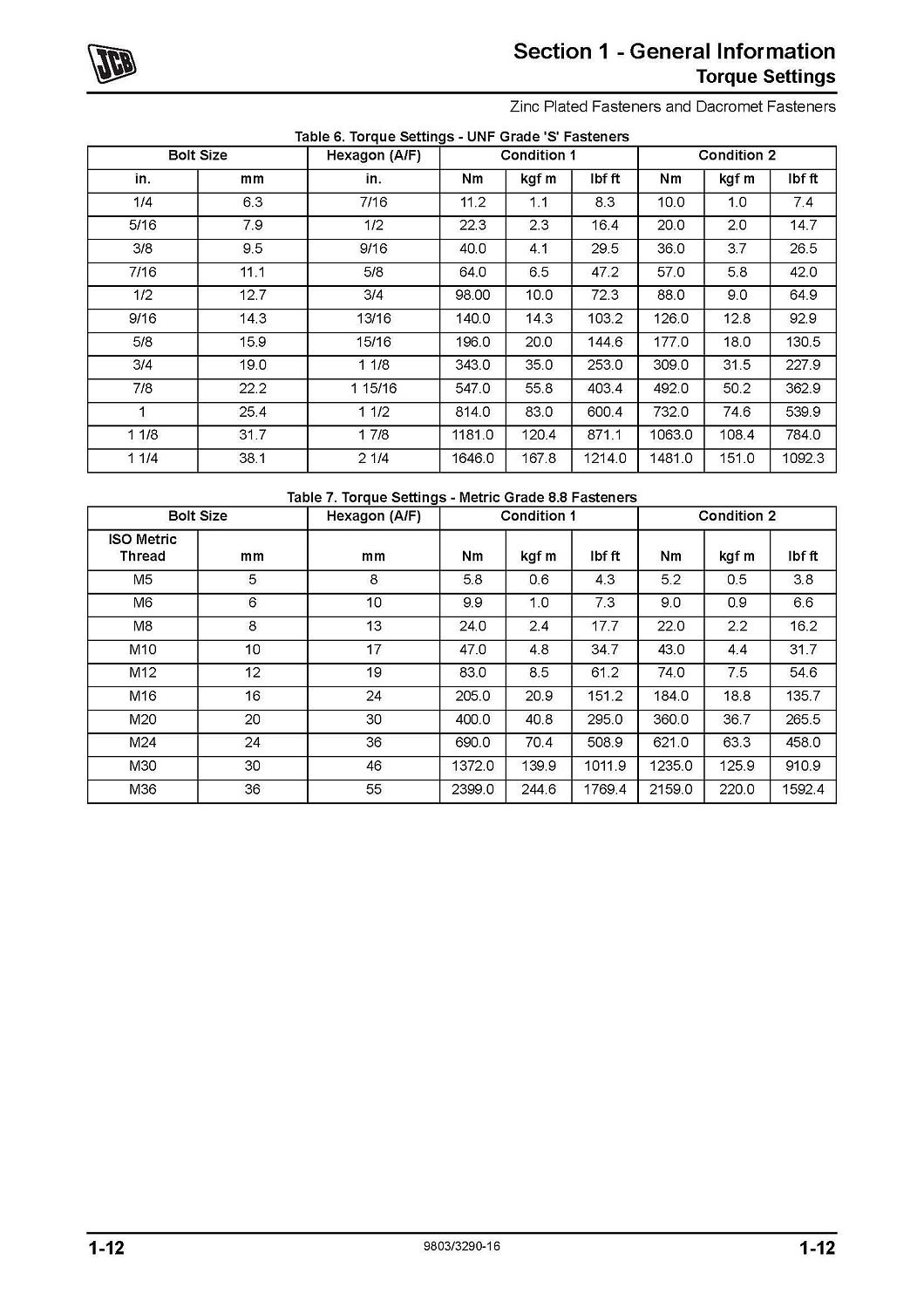

Таблица 6. Настройки момента для болтов UNF Grade 'S'
|
Размер болта |
Шестигранник (A/F) |
Условие 1 |
Условие 2 |
|---|---|---|---|
|
in. |
mm |
Nm |
kgf m |
|
1/4 |
6.3 |
11.2 |
1.1 |
|
5/16 |
7.9 |
22.3 |
2.3 |
|
3/8 |
9.5 |
40.0 |
4.1 |
|
7/16 |
11.1 |
64.0 |
6.5 |
|
1/2 |
12.7 |
98.00 |
10.0 |
|
9/16 |
14.3 |
140.0 |
14.3 |
|
5/8 |
15.9 |
196.0 |
20.0 |
|
3/4 |
19.0 |
343.0 |
35.0 |
|
7/8 |
22.2 |
547.0 |
55.8 |
|
1 |
25.4 |
814.0 |
83.0 |
|
1 1/8 |
31.7 |
1181.0 |
120.4 |
|
1 1/4 |
38.1 |
1646.0 |
167.8 |
Таблица 7. Настройки момента для метрических болтов класса 8.8
|
Размер болта |
Шестигранник (A/F) |
Условие 1 |
Условие 2 |
|---|---|---|---|
|
ISO Metric Thread |
mm |
Nm |
kgf m |
|
M5 |
5 |
8 |
5.8 |
|
M6 |
6 |
10 |
9.9 |
|
M8 |
8 |
13 |
24.0 |
|
M10 |
10 |
17 |
47.0 |
|
M12 |
12 |
19 |
83.0 |
|
M16 |
16 |
24 |
205.0 |
|
M20 |
20 |
30 |
400.0 |
|
M24 |
24 |
36 |
690.0 |
|
M30 |
30 |
46 |
1372.0 |
|
M36 |
36 |
55 |
2399.0 |

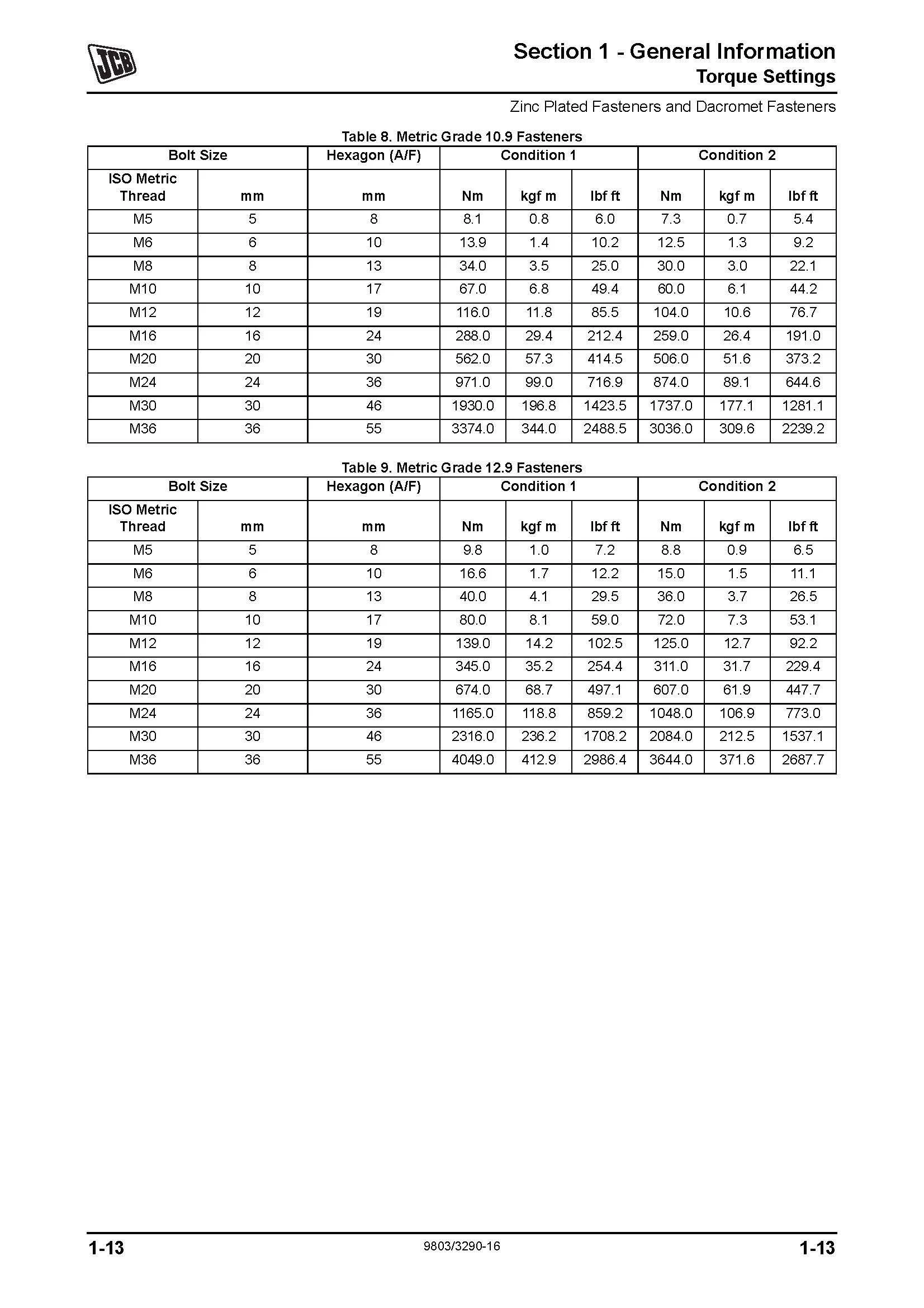

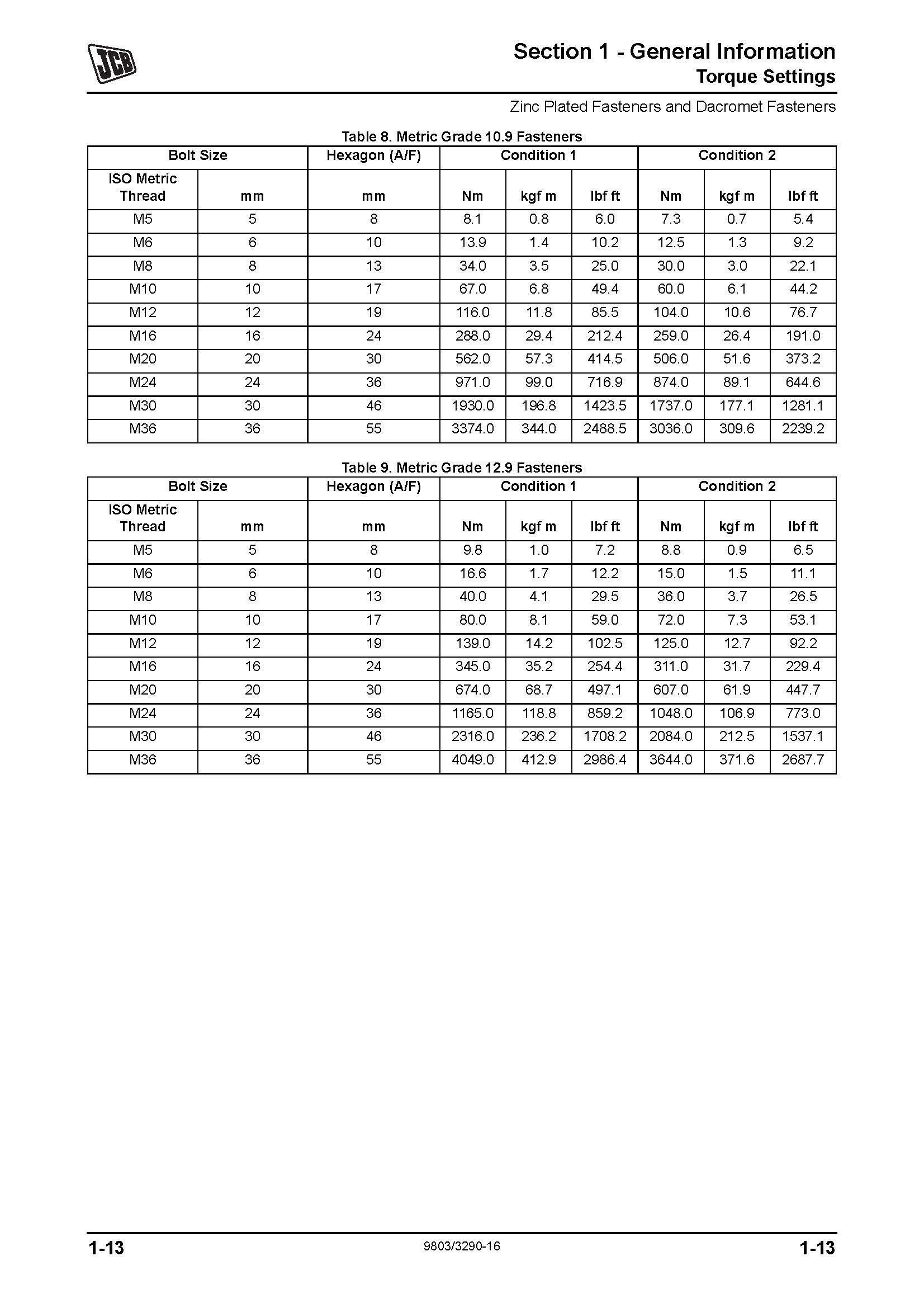

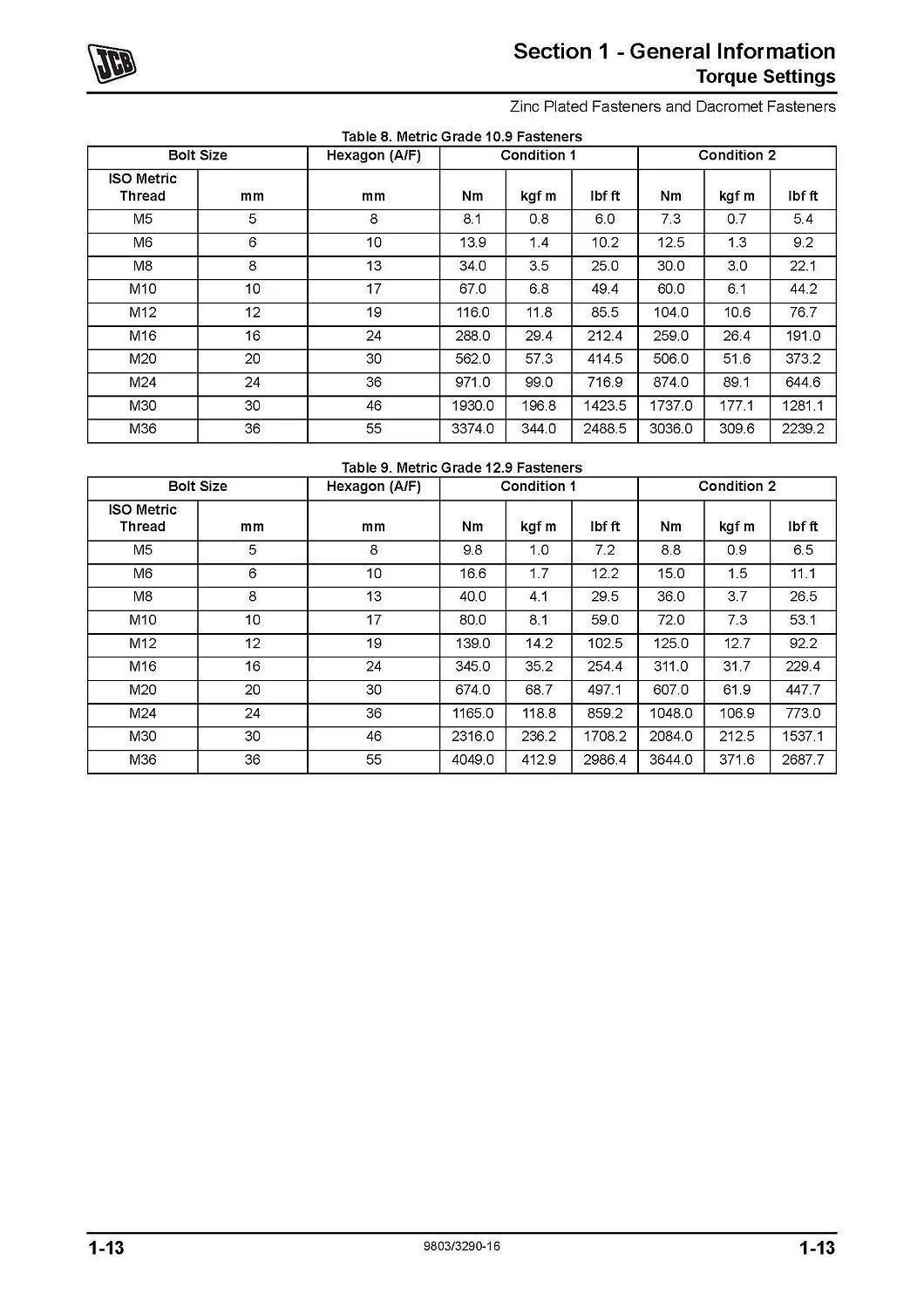

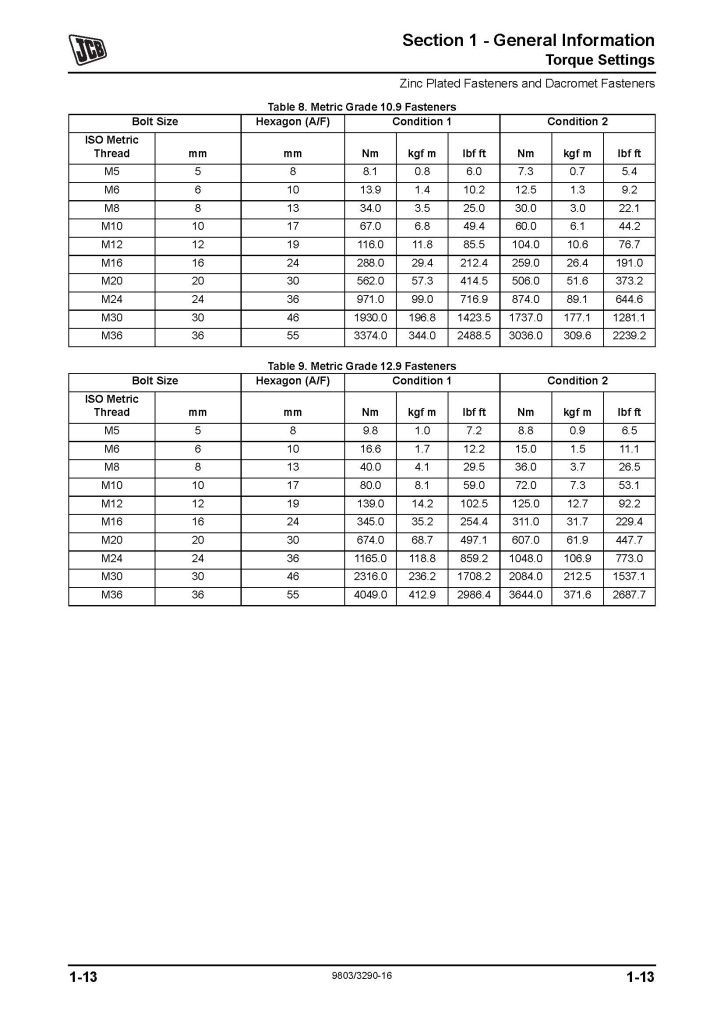

Таблица 8. Метрические болты класса 10.9
|
Размер болта |
Шестигранник (A/F) |
Условие 1 |
Условие 2 |
|---|---|---|---|
|
ISO Metric Thread |
mm |
Nm |
kgf m |
|
M5 |
5 |
8 |
8.1 |
|
M6 |
6 |
10 |
13.9 |
|
M8 |
8 |
13 |
34.0 |
|
M10 |
10 |
17 |
67.0 |
|
M12 |
12 |
19 |
116.0 |
|
M16 |
16 |
24 |
288.0 |
|
M20 |
20 |
30 |
562.0 |
|
M24 |
24 |
36 |
971.0 |
|
M30 |
30 |
46 |
1930.0 |
|
M36 |
36 |
55 |
3374.0 |
Таблица 9. Метрические болты класса 12.9
|
Размер болта |
Шестигранник (A/F) |
Условие 1 |
Условие 2 |
|---|---|---|---|
|
ISO Metric Thread |
mm |
Nm |
kgf m |
|
M5 |
5 |
8 |
9.8 |
|
M6 |
6 |
10 |
16.6 |
|
M8 |
8 |
13 |
40.0 |
|
M10 |
10 |
17 |
80.0 |
|
M12 |
12 |
19 |
139.0 |
|
M16 |
16 |
24 |
345.0 |
|
M20 |
20 |
30 |
674.0 |
|
M24 |
24 |
36 |
1165.0 |
|
M30 |
30 |
46 |
2316.0 |
|
M36 |
36 |
55 |
4049.0 |

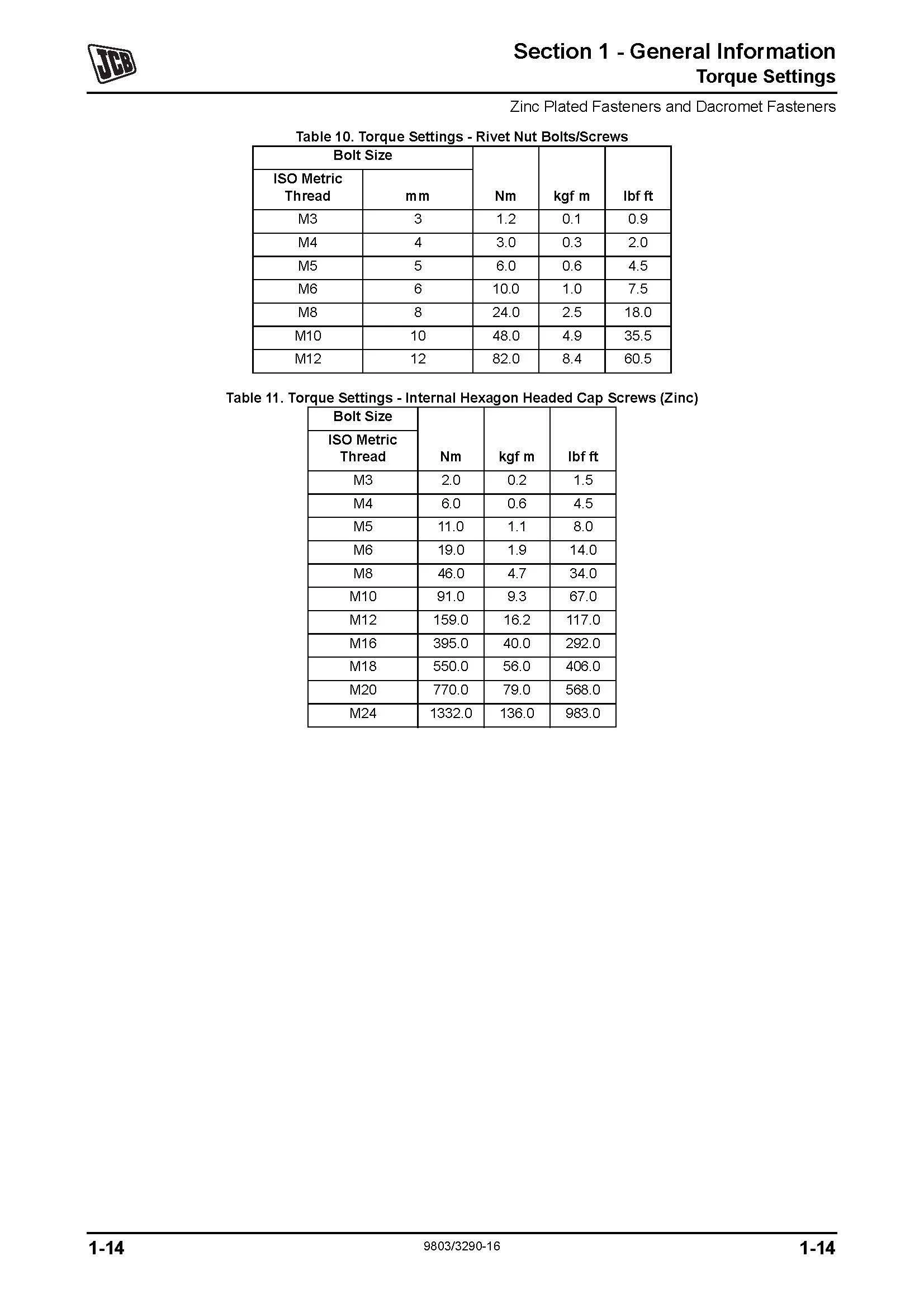

Таблица 10. Настройки момента для болтов-втулок и винтов-втулок
|
Размер болта |
Нм |
kgf m |
lbf ft |
|---|---|---|---|
|
ISO Metric Thread |
mm |
Nm |
kgf m |
|
M3 |
3 |
1.2 |
0.1 |
|
M4 |
4 |
3.0 |
0.3 |
|
M5 |
5 |
6.0 |
0.6 |
|
M6 |
6 |
10.0 |
1.0 |
|
M8 |
8 |
24.0 |
2.5 |
|
M10 |
10 |
48.0 |
4.9 |
|
M12 |
12 |
82.0 |
8.4 |
Таблица 11. Настройки момента для внутренних шестигранных головок винтов (цинковое покрытие)
|
Размер болта |
Нм |
kgf m |
lbf ft |
|---|---|---|---|
|
ISO Metric Thread |
mm |
Nm |
kgf m |
|
M3 |
3 |
2.0 |
0.2 |
|
M4 |
4 |
6.0 |
0.6 |
|
M5 |
5 |
11.0 |
1.1 |
|
M6 |
6 |
19.0 |
1.9 |
|
M8 |
8 |
46.0 |
4.7 |
|
M10 |
10 |
91.0 |
9.3 |
|
M12 |
12 |
159.0 |
16.2 |
|
M16 |
16 |
395.0 |
40.0 |
|
M18 |
18 |
550.0 |
56.0 |
|
M20 |
20 |
770.0 |
79.0 |
|
M24 |
24 |
1332.0 |
136.0 |
Общие рекомендации
- При использовании крепежа с покрытием дакромет не требуется дополнительная смазка.
- Для точных значений момента затяжки всегда следуйте указаниям в документации или руководстве по эксплуатации конкретной модели оборудования.
- При замене крепежных элементов используйте детали с аналогичными характеристиками и покрытиями для обеспечения надежности соединений.
Эта информация поможет правильно подобрать и установить крепежные элементы для машин JCB, гарантируя их долговечность и безопасность работы.
