Гильза гидроцилиндра рукояти задней стрелы 559/70229 Ceylan: назначение, устройство и комплектность
Описание и назначение

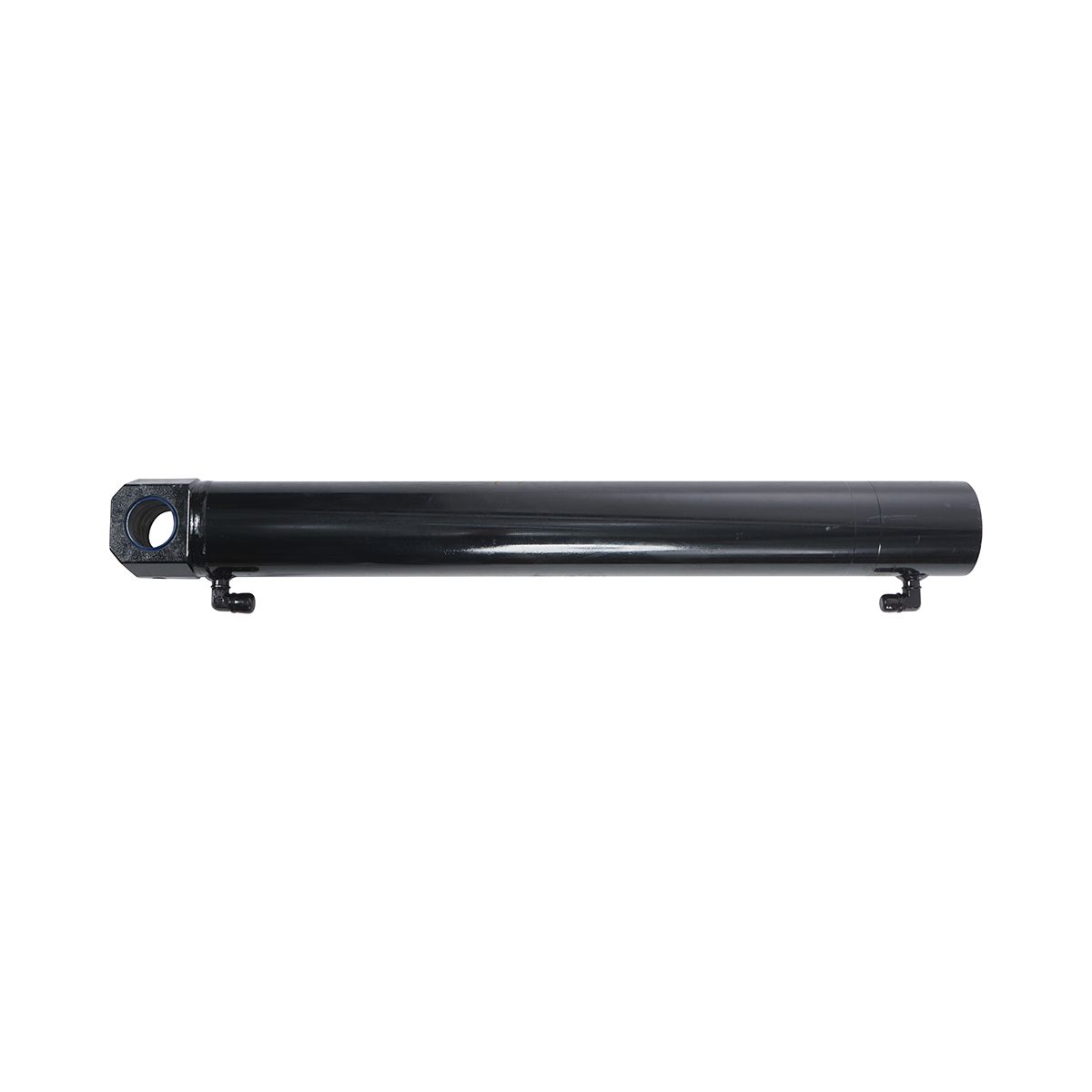

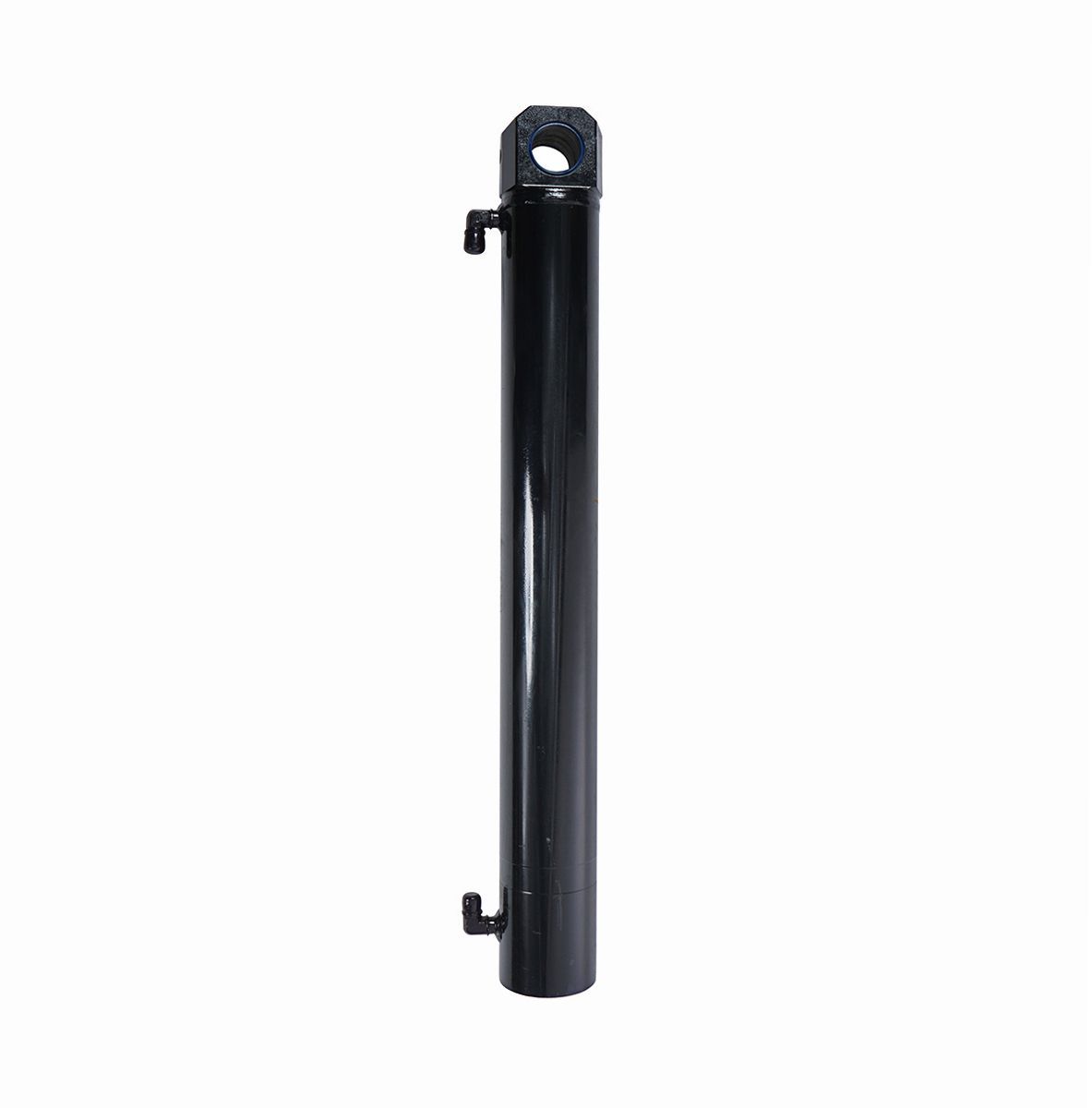

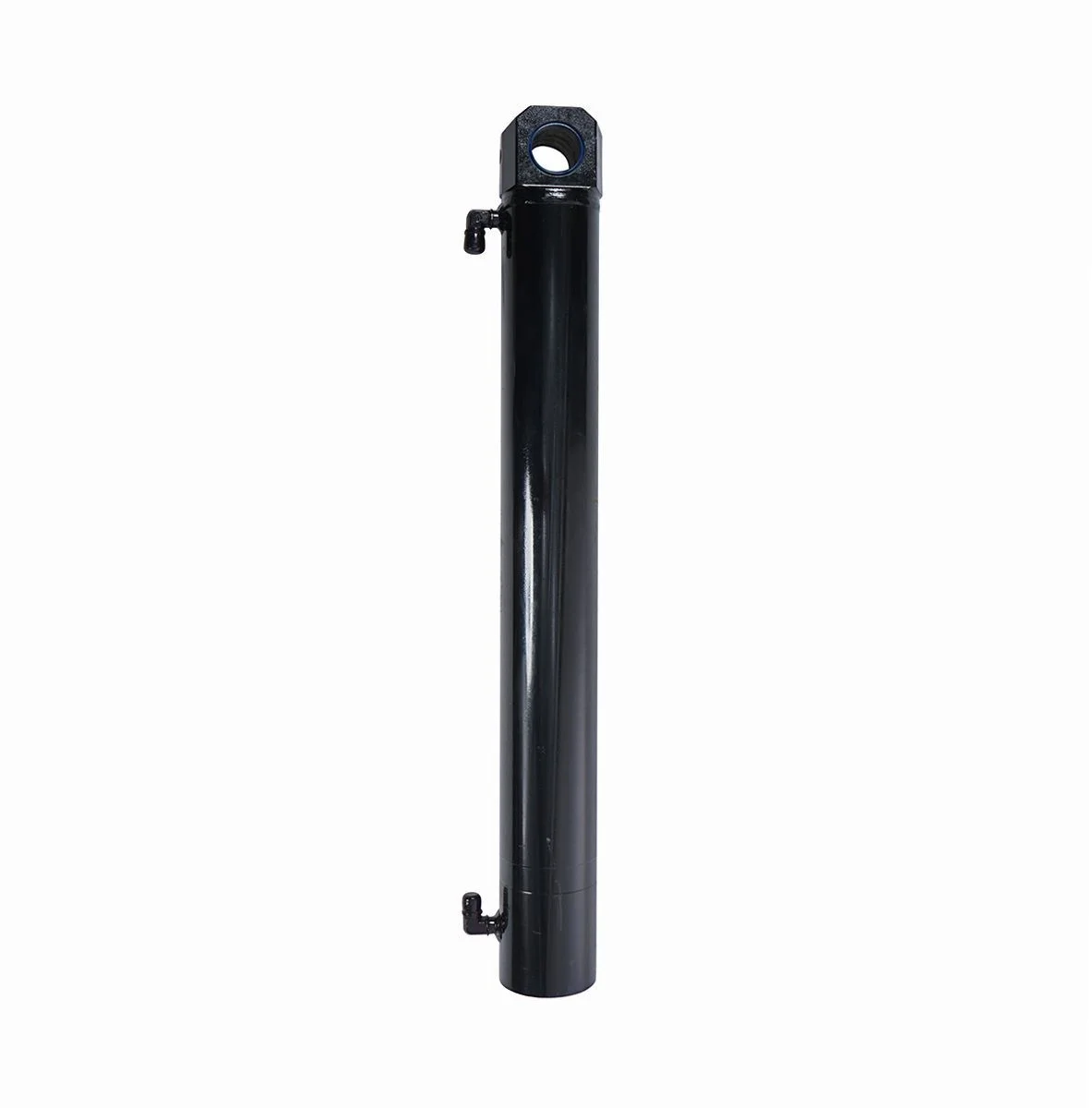

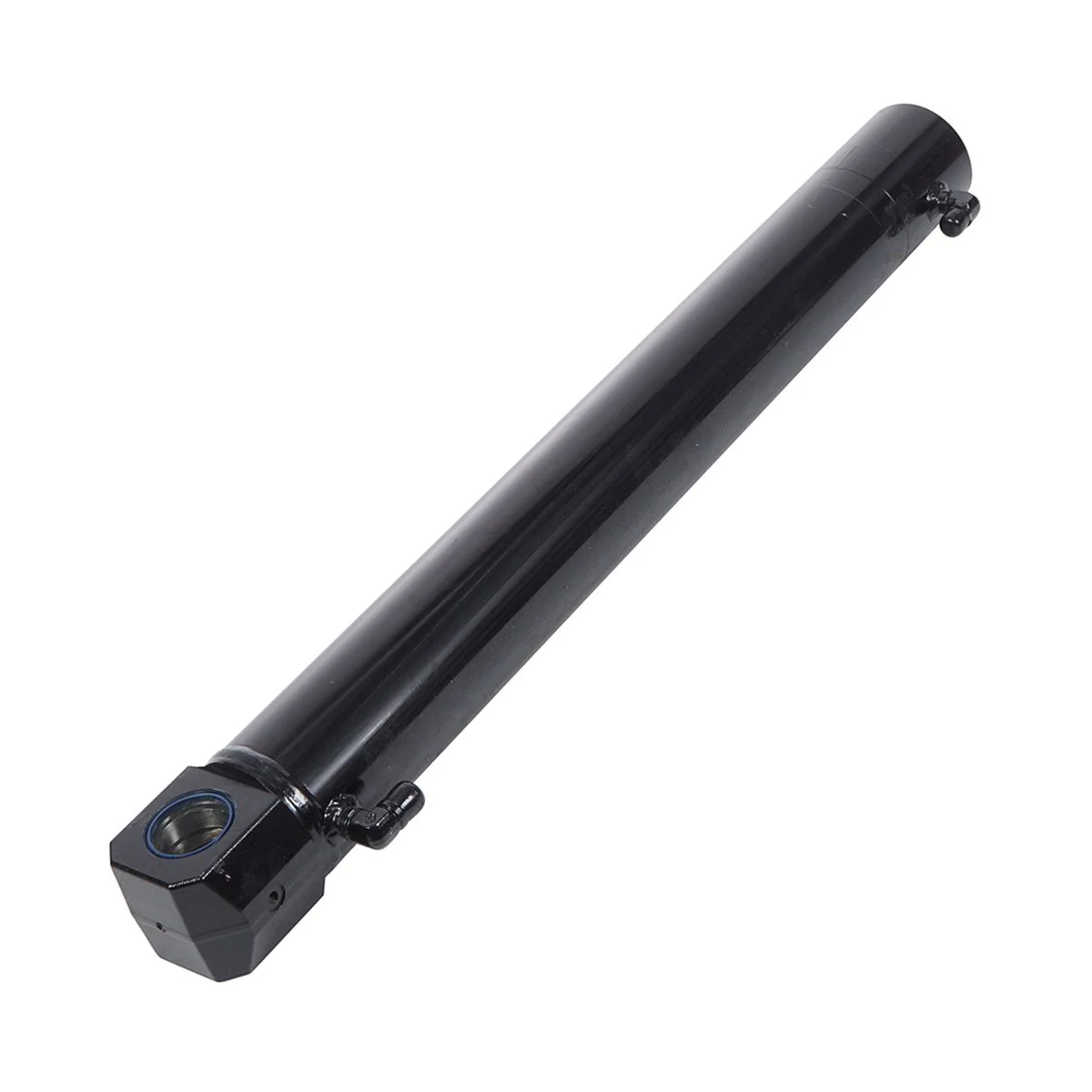

Гильза гидроцилиндра рукояти задней стрелы 559/70229 Ceylan применяется в конструкции гидроцилиндра, отвечающего за движение рукояти задней стрелы экскаваторов-погрузчиков JCB. Этот компонент является внутренней частью рабочей гидравлики и обеспечивает гладкость хода штока, герметичность и долговечность всего механизма в процессе интенсивной эксплуатации.
Использование качественной гильзы 559/70229 гарантирует надежность цилиндра, его устойчивость к износу и возможность работы при больших нагрузках. Конструкция максимально адаптирована под ремонтопригодность: допускается замена гильзы без необходимости полной смены цилиндра.
Технические характеристики и особенности
- Артикул: 559/70229
- Применение: гидроцилиндр рукояти задней стрелы JCB, Ceylan и аналоги
- Материал: высокопрочная сталь с антикоррозийным покрытием
- Внутренний диаметр рассчитан на шток 60 мм, наружный – на корпус 100 мм
- Совместимость: конструкции стандартного подъёма, длина 14'
Преимущества применения
- Улучшенная износостойкость при больших нагрузках
- Легкость обслуживания и замены
- Совместимость с большим количеством моделей JCB
- Минимальные риски протечек и заклиниваний цилиндра
Конструкция и комплектность цилиндра

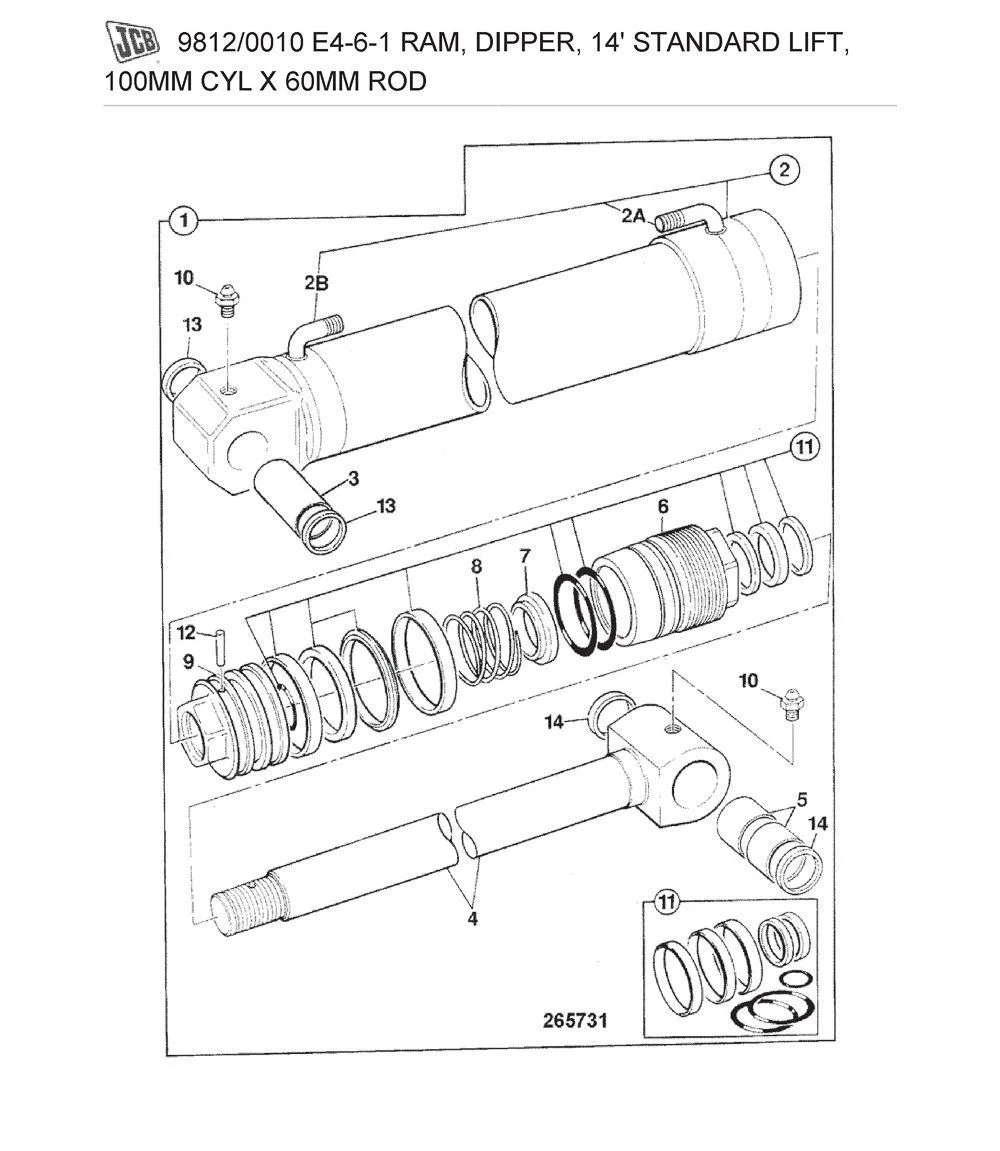

В схеме видно, что гильза является одним из ключевых звеньев гидроцилиндра наряду с корпусом, штоком, поршнем, подшипниками, сальниками и прочими элементами. Все части рассчитаны на плотную совместную работу, исключающую даже минимальные утечки жидкости и преждевременный износ.

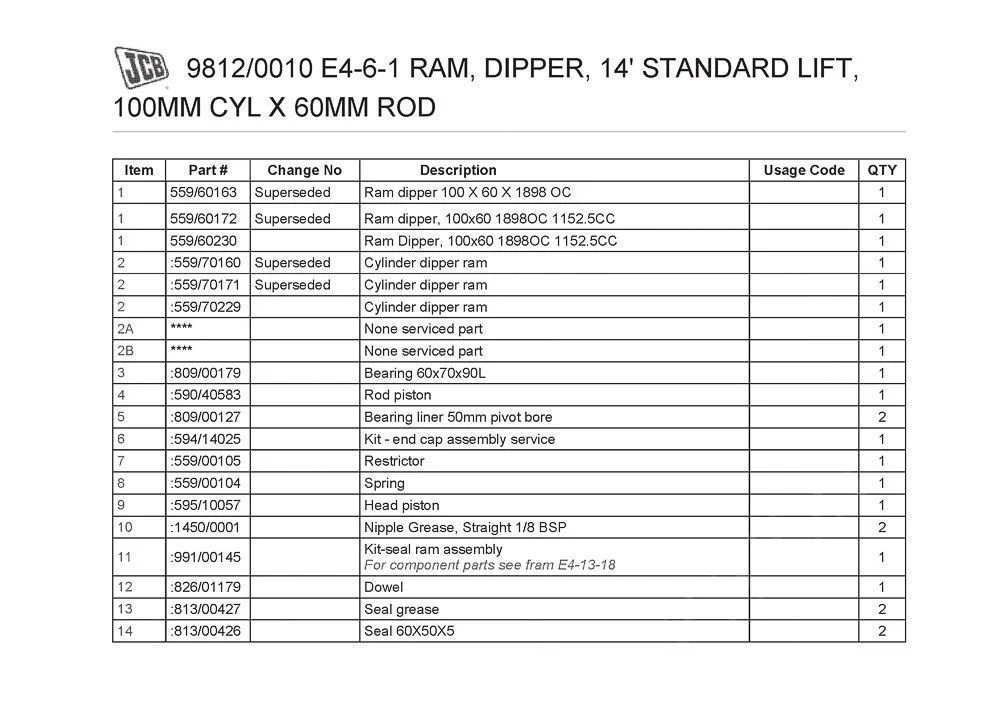

Таблица составных частей с изображения
| Item | Part # | Description | QTY | Описание |
|---|---|---|---|---|
| 1 | 559/60163 | Ram dipper 100 X 60 X 1898 OC | 1 | 559/60163 Гидроцилиндр рукояти 100x60x1898 OC |
| 1 | 559/60172 | Ram dipper, 100x60 1898OC 1152.5CC | 1 | 559/60172 Гидроцилиндр рукояти 100x60 1898OC 1152.5CC |
| 1 | 559/60230 | Ram Dipper, 100x60 1898OC 1152.5CC | 1 | 559/60230 Гидроцилиндр рукояти 100x60 1898OC 1152.5CC |
| 2 | 559/70160 | Cylinder dipper ram | 1 | 559/70160 Корпус цилиндра рукояти |
| 2 | 559/70171 | Cylinder dipper ram | 1 | 559/70171 Корпус цилиндра рукояти |
| 2 | 559/70229 | Cylinder dipper ram | 1 | 559/70229 Гильза гидроцилиндра рукояти |
| 3 | 809/00179 | Bearing 60x70x90L | 1 | 809/00179 Подшипник 60x70x90L |
| 4 | 590/40583 | Rod piston | 1 | 590/40583 Шток поршня |
| 5 | 809/00127 | Bearing liner 50mm pivot bore | 2 | 809/00127 Втулка подшипника 50мм отверстие |
| 6 | 594/14025 | Kit - end cap assembly service | 1 | 594/14025 Комплект сервисной сборки торцевой крышки |
| 7 | 559/00105 | Restrictor | 1 | 559/00105 Ограничитель |
| 8 | 559/00104 | Spring | 1 | 559/00104 Пружина |
| 9 | 595/10057 | Head piston | 1 | 595/10057 Головка поршня |
| 10 | 1450/0001 | Nipple Grease, Straight 1/8 BSP | 2 | 1450/0001 Смазочный штуцер прямой 1/8 BSP |
| 11 | 991/00145 | Kit-seal ram assembly | 1 | 991/00145 Ремкомплект уплотнений гидроцилиндра |
| 12 | 826/01179 | Dowel | 1 | 826/01179 Штифт |
| 13 | 813/00427 | Seal grease | 2 | 813/00427 Смазочное уплотнение |
| 14 | 813/00426 | Seal 60X50X5 | 2 | 813/00426 Уплотнение 60X50X5 |
Вспомогательные детали
Гильза работает в комплекте с подшипниками (например, 809/00179, 809/00127), ремкомплектами сальников, пружиной, головкой поршня, ограничителями и смазочными штуцерами. Это позволяет предотвратить попадание грязи и сохранить длину хода штока неизменной на весь период службы детали.
Вывод
Гильза гидроцилиндра рукояти задней стрелы 559/70229 Ceylan — идеальное решение для ремонта и обслуживания гидравлических систем экскаваторов-погрузчиков JCB. Благодаря продуманной конструкции и наличию всех комплектующих в продаже, замена и обслуживание проходят максимально быстро и удобно.
Для приобретения гильзы и любых нужных комплектующих обращайтесь к нашим специалистам — мы подберём необходимые детали и обеспечим оперативную доставку.
(Тут можно разместить таблицу составных частей для вашего удобства подбора запчастей.)
