Распределитель телескопа 25/221919 JCB: Комплексный обзор и характеристики
Введение
Распределитель телескопа 25/221919 JCB является важным компонентом гидравлической системы экскаваторов и другой строительной техники. Этот элемент обеспечивает управление потоком жидкости в системе, что позволяет эффективно управлять рабочими органами машины. В данной статье мы рассмотрим основные характеристики распределителя, его составные части и особенности применения.
Описание устройства
Распределитель телескопа 25/221919 JCB (модель 9812/0010 E3-3-11) предназначен для управления гидравлическими цилиндрами телескопической стрелы экскаватора. Он включает в себя несколько ключевых компонентов, которые обеспечивают точное распределение давления и потока жидкости.

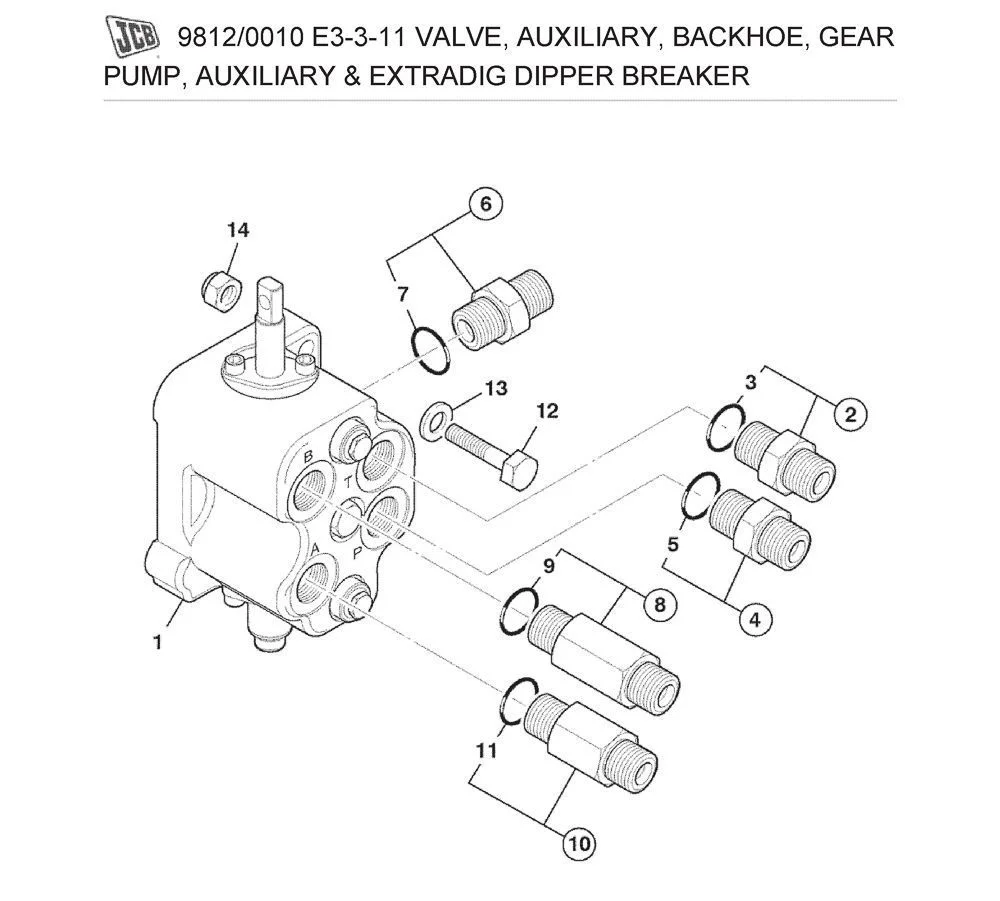

На схеме устройства видно, что распределитель состоит из следующих основных частей:
- Основной блок распределителя (номер 1 на схеме) — это корпус, внутри которого находятся направляющие каналы и клапаны.
- Гайки и адаптеры (номера 2, 4, 6, 8, 10) — служат для подключения гидравлических шлангов к различным портам распределителя.
- Шестерни и болты (номера 12, 13) — обеспечивают фиксацию и регулировку положения внутренних механизмов.
- Уплотнительные колечки (O-Rings) (номера 3, 5, 7, 9, 11) — предотвращают утечки масла и обеспечивают герметичность соединений.
- Наружные наконечники (номера 2, 4, 6, 8, 10) — предназначены для подключения внешних гидравлических линий.
Технические характеристики

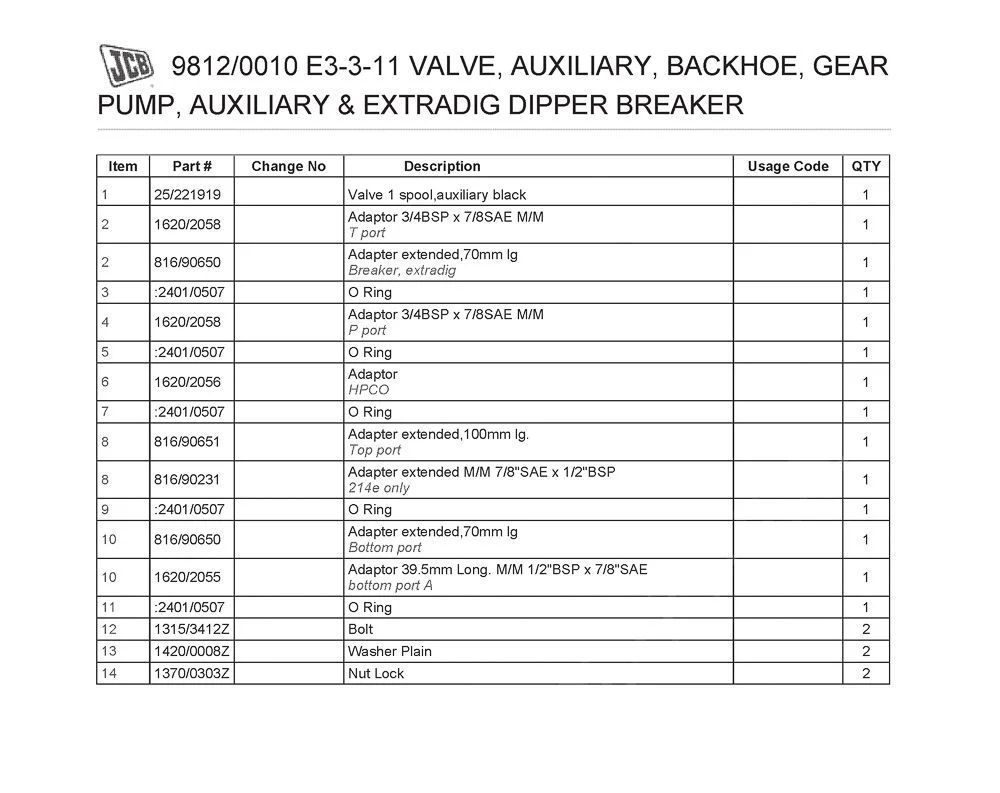

Для более подробного понимания устройства приведем таблицу деталей распределителя:
| Item | Part # | Description | QTY | Описание |
|---|---|---|---|---|
| 1 | 25/221919 | Valve 1 spool, auxiliary black | 1 | 25/221919 Клапан, 1 секция, вспомогательный, черный |
| 2 | 1620/2058 |
Adaptor 3/4BSP x 7/8SAE M/M T port |
1 | 1620/2058 Адаптер 3/4BSP x 7/8SAE M/M, порт Т |
| 2 | 816/90650 |
Adapter extended, 70mm lg Breaker, extradig |
1 | 816/90650 Адаптер удлинённый, 70 мм, гидромолот, extradig |
| 3 | 2401/0507 | O Ring | 1 | 2401/0507 Кольцо уплотнительное (O-Ring) |
| 4 | 1620/2058 |
Adaptor 3/4BSP x 7/8SAE M/M P port |
1 | 1620/2058 Адаптер 3/4BSP x 7/8SAE M/M, порт P |
| 5 | 2401/0507 | O Ring | 1 | 2401/0507 Кольцо уплотнительное (O-Ring) |
| 6 | 1620/2056 |
Adaptor HPCO |
1 | 1620/2056 Адаптер, HPCO |
| 7 | 2401/0507 | O Ring | 1 | 2401/0507 Кольцо уплотнительное (O-Ring) |
| 8 | 816/90651 |
Adapter extended,100mm lg. Top port |
1 | 816/90651 Адаптер удлинённый, 100 мм, верхний порт |
| 8 | 816/90231 |
Adapter extended M/M 7/8"SAE x 1/2"BSP 214e only |
1 | 816/90231 Адаптер удлинённый M/M 7/8"SAE x 1/2"BSP (только 214e) |
| 9 | 2401/0507 | O Ring | 1 | 2401/0507 Кольцо уплотнительное (O-Ring) |
| 10 | 816/90650 |
Adapter extended, 70mm lg Bottom port |
1 | 816/90650 Адаптер удлинённый, 70 мм, нижний порт |
| 10 | 1620/2055 |
Adaptor 39.5mm Long. M/M 1/2"BSP x 7/8"SAE bottom port A |
1 | 1620/2055 Адаптер 39.5 мм, M/M, 1/2"BSP x 7/8"SAE, порт A (нижний) |
| 11 | 2401/0507 | O Ring | 1 | 2401/0507 Кольцо уплотнительное (O-Ring) |
| 12 | 1315/3412Z | Bolt | 2 | 1315/3412Z Болт |
| 13 | 1420/0008Z | Washer Plain | 2 | 1420/0008Z Плоская шайба |
| 14 | 1370/0303Z | Nut Lock | 2 | 1370/0303Z Стопорная гайка |
Особенности применения
- Точность управления : Распределитель обеспечивает высокую точность управления гидравлическими цилиндрами, что важно для выполнения сложных манипуляций с телескопической стрелой.
- Устойчивость к нагрузкам : Конструкция устройства рассчитана на работу в условиях высоких давлений и значительных механических нагрузок.
- Простота обслуживания : Большинство деталей распределителя доступны для замены или ремонта без необходимости полной разборки системы.
Монтаж и обслуживание
При установке распределителя необходимо соблюдать следующие рекомендации:
- Проверить все уплотнительные колечки (O-Rings) на наличие повреждений.
- Убедиться в правильном подключении всех гидравлических линий.
- Заменять изношенные детали в соответствии с инструкцией производителя.
Обслуживание распределителя должно проводиться регулярно для предотвращения возможных неисправностей. Рекомендуется проверять состояние уплотнений, чистоту гидравлической системы и уровень масла.
Заключение
Распределитель телескопа 25/221919 JCB является надежным и эффективным решением для управления гидравлическими системами строительной техники. Его конструкция обеспечивает высокую точность работы и долговечность при эксплуатации. При правильном обслуживании этот компонент может прослужить длительное время, сохраняя свои технические характеристики.
